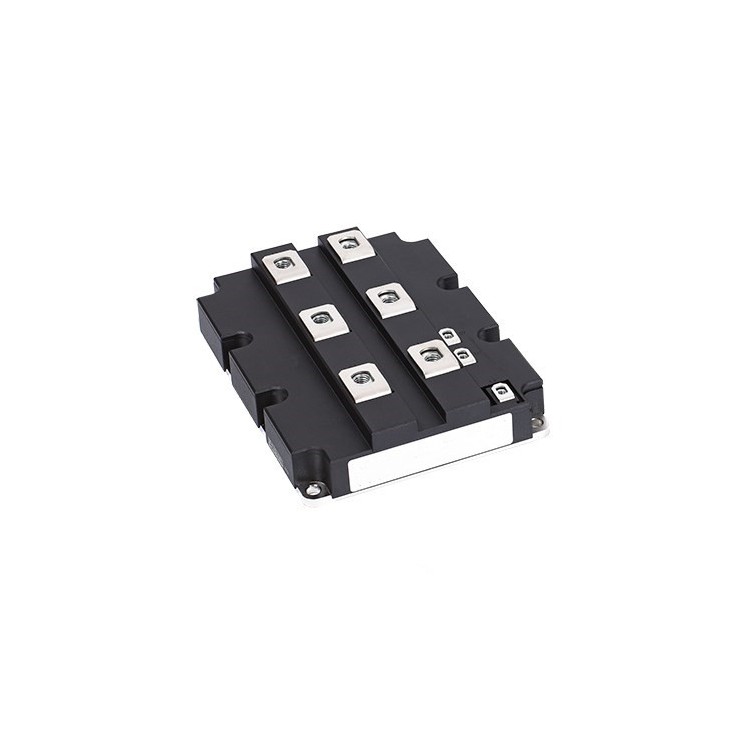

电源应用中使用的 IGBT模块 通常用于 开关电源（SMPS）、不间断电源（UPS）、逆变电源、焊机电源 等场景，要求 高效率、高可靠性、良好的开关特性 和 散热性能。以下是电源类IGBT模块的详细解析：
---
1. 电源IGBT模块的关键特性
（1）电压/电流等级
- 低压电源（PFC、DC-DC）：
- 常用 600V~1200V（如 600V/30A~200A）
- 代表型号：Infineon FF300R06KE3（600V/300A）
- 中高压电源（UPS、工业逆变器）：
- 常用 1200V~1700V（如 1200V/100A~600A）
- 代表型号：SEMIKRON SKM400GB12T4（1200V/400A）
- 超高压电源（HVDC、特种电源）：
- 3300V~6500V（如 3300V/1200A）
- 代表型号：Infineon FZ1200R33HL3（3300V/1200A）
（2）开关频率
- 低频（<5kHz）：大功率电源（如焊机、电解电源）
- 中频（5kHz~20kHz）：工业UPS、中频感应加热
- 高频（>20kHz）：通信电源、服务器电源（需SiC MOSFET替代趋势）
（3）封装类型
| 封装 | 适用场景 | 代表型号 |
|-------------------|--------------------------|---------------------------|
| EconoDUAL | 中功率电源（UPS、逆变器） | Infineon FF300R 12KT4 |
| 62mm / 34mm | 高频开关电源 | Mitsubishi CM600DY-24S |
| PrimePACK | 大功率工业电源 | Infineon FP200R 12KT4 |
| SiC模块 | 高频高效电源（替代IGBT） | Wolfspeed CAS300M12BM2 |
---
2. 典型电源IGBT模块推荐
（1）通用开关电源（SMPS）
- Infineon IKQ75N120CT2（1200V/75A）
- 单管TO-247封装，适用于 1kW~5kW开关电源
- 低开关损耗，适合 50kHz以下 应用
- STMicroelectronics STGW40H120DF2（1200V/40A）
- 高速开关，适用于 PFC电路、服务器电源
（2）UPS / 逆变电源
- SEMIKRON SKM200GB12T4（1200V/200A）
- 半桥模块，适用于 10kW~50kW UPS
- 低导通损耗，优化热管理
- Infineon FF600R 12ME4（1200V/600A）
- 大电流设计，适用于 100kW+ 工业逆变器
（3）焊机电源
- Mitsubishi CM300DY-24S（1200V/300A）
- 双模块结构，适用于 电弧焊机、电阻焊机
- 抗冲击能力强，适合频繁启停
（4）高压直流电源（HVDC）
- Infineon FZ1200R33HL3（3300V/1200A）
- PrimePACK封装，适用于 兆瓦级电源系统
- 需强制水冷散热
---
3. 选型关键因素
（1）损耗优化
- 导通损耗（V<sub>CE(sat)</sub>）：影响效率，尤其在 大电流 时
- 开关损耗（E<sub>on</sub>/E<sub>off</sub>）：高频应用需低损耗型号
（2）散热管理
- 风冷 vs. 水冷：
- <50kW：风冷（如EconoDUAL模块）
- >50kW：水冷（如PrimePACK模块）
- 热阻（R<sub>th(j-c)</sub>）：影响长期可靠性
（3）保护需求
- 短路保护（DESAT检测）
- 过温保护（NTC温度监测）
- 驱动匹配（如隔离驱动IC：1ED020I12-F2）
---
4. 替代方案与趋势
- SiC MOSFET（碳化硅）：
- 适用于 高频高效电源（如 Wolfspeed C3M0065090D）
- 优势：更高开关频率（100kHz+）、更低损耗
- GaN：
- 适用于 消费级快充、数据中心电源
---
5. 数据手册与供应商
- Infineon、SEMIKRON、Mitsubishi 官网搜索对应型号
- 国产替代：
- 斯达半导体（STARPOWER）：SD100S120（1200V/100A）
- 中车时代电气：TG100A120（1200V/100A）
---
总结
- 小功率电源（<10kW）：可选 单管IGBT（TO-247） 或 SiC MOSFET
- 中功率电源（10kW~100kW）：推荐 半桥模块（EconoDUAL）
- 大功率电源（>100kW）：需 PrimePACK/水冷模块
如需具体型号推荐，请提供 电源功率、输入/输出电压、开关频率 等参数！
