2MBI600VN-170-50

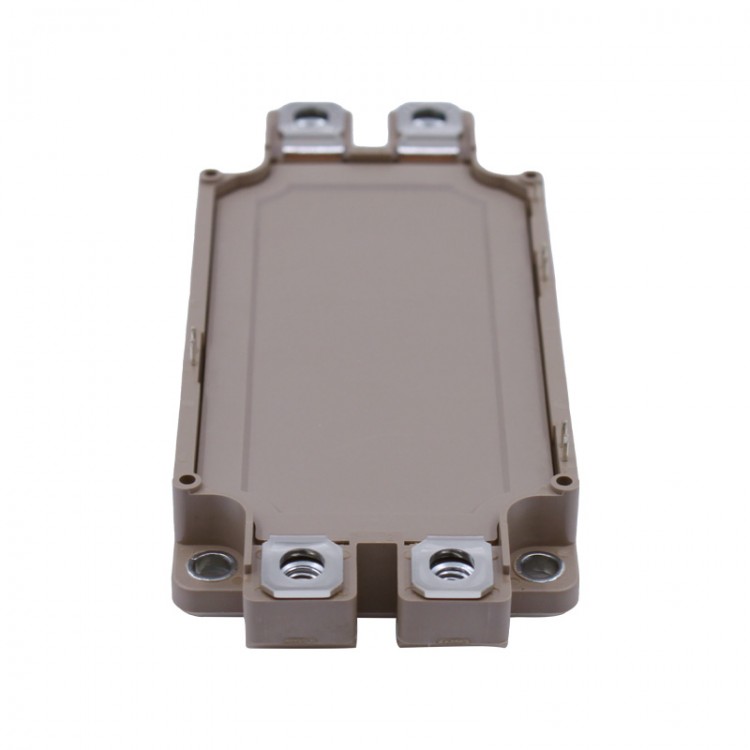

 Fuji Electric 2MBI600VN-170-50 IGBT模块 技术规格说明书

 一、核心参数

| 参数               | 规格                          | 技术亮点                  |

|------------------------|-----------------------------------|-------------------------------|

| 型号               | 2MBI600VN-170-50                 | 富士电机NXT封装代表型号       |

| 电压/电流          | 1700V / 600A (@25°C)             | 瞬态峰值电流可达900A          |

| 封装类型           | NXT（低电感）                    | 寄生电感<18nH                |

| V_CE(sat)| 2.1V (@600A, 25°C)               | 第五代X系列IGBT芯片           |

| 开关损耗           | E_on+E_off=420mJ (@125°C) | 优化2-5kHz应用 |

| 热阻               | R_th(j-c)=0.09K/W       | 需强制冷却（ΔT<30K）         |

| 短路能力           | 10μs @600A                       | 通过IEC 60747-9认证          |

 二、技术优势

1. 低损耗设计

   - 导通压降较前代降低12%

   - 优化反向恢复特性（Q_rr降低20%）

2. 增强型NXT封装

   - 铜基板直接水冷兼容设计

   - 内置50KΩ NTC温度传感器（精度±3%）

3. 工业级可靠性

   - 功率循环能力>50,000次（ΔT_j=80K）

   - 通过3000小时高温高湿测试（85°C/85%RH）

 三、典型应用

- 工业变频器：300-800kW中压驱动

- 新能源发电：2-3MW光伏集中式逆变器

- 特种电源：感应加热系统

- 电力电子：STATCOM/SVG装置

 四、系统设计规范

1. 驱动电路要求

   - 推荐驱动IC：富士电机 MB15C06

   - 栅极电阻：

     ```math

     R_G = \frac{t_r}{2.2 \times C_{ies}} ≈ 1.8Ω \quad (t_r=70ns, C_{ies}=35nF)

     ```

2. 散热方案

   | 冷却方式 | 参数要求              | 推荐部件                  |

   |--------------|---------------------------|-------------------------------|

   | 水冷         | 流量≥8L/min              | Lytron 6300系列冷板           |

   | 风冷         | 散热器热阻≤0.04K/W       | AAVID 93-100系列              |

   | 导热材料     | 相变材料（≥5W/mK）       | Bergquist HiFlow 400          |

3. 保护设计

   - 短路保护：DESAT检测阈值建议设8.5V

   - 过压吸收：3μF薄膜电容 + 15Ω无感电阻

 五、机械特性

- 外形尺寸：130mm × 89mm × 38mm

- 安装孔距：105mm × 62mm

- 重量：0.85kg

- 安装扭矩：1.2Nm ±10%

 六、竞品对比

| 型号            | 品牌   | 关键差异                | 价格区间    |

|---------------------|------------|-----------------------------|-----------------|

| 2MBI600VN-170-50| 富士电机   | 低电感NXT封装               | ￥6,500-7,800  |

| CM600DY-34H     | 三菱电机   | 硅凝胶填充（抗震性更优）     | ￥8,200-9,500  |

| FF600R17ME4     | 英飞凌     | EconoDUAL3封装（成本低15%） | ￥5,800-7,000  |

 七、订购信息

- 包装规格：5pcs/箱（防静电包装）

- 交期：12-16周（2023年Q4市场行情）

- 代理商：富昌电子、儒卓力等

 八、文档支持

[官方数据手册](https://www.fujielectric.com) |

[热仿真模型] |

[应用笔记AN-170-50]

> 注意事项：

> 1. 需严格遵循扭矩规范，避免基板变形

> 2. 建议每季度检查V_CE(sat)变化

> 3. 并联使用时需静态均流设计

> 4. 冷却液pH值需维持在6.5-8.0范围

图示：NXT封装引脚定义与尺寸公差详见富士电机技术文档第15页
