FZ1600R17HP4

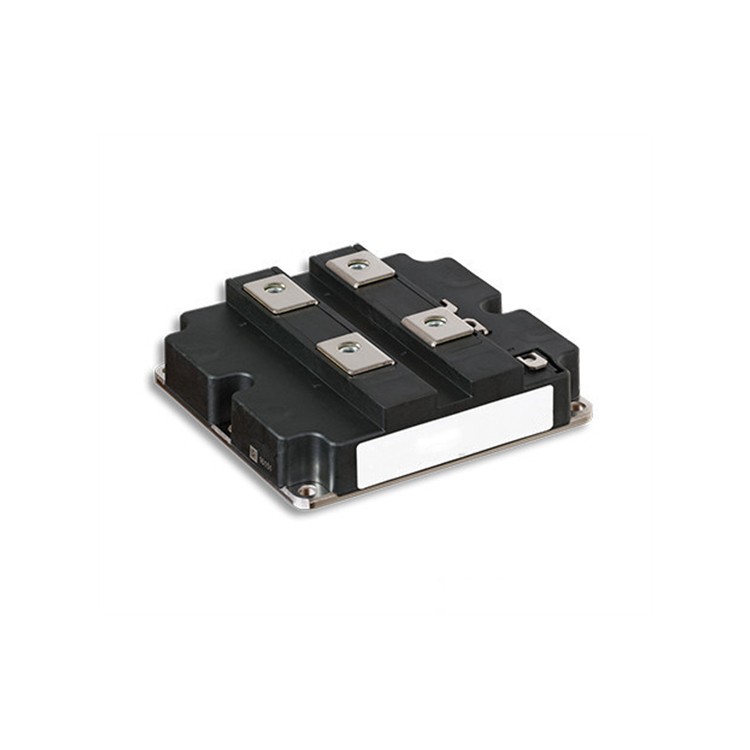

 Infineon FZ1600R17HP4 IGBT模块 技术规格说明书

 一、核心参数

| 参数               | 规格                          | 技术亮点                  |

|------------------------|-----------------------------------|-------------------------------|

| 型号               | FZ1600R17HP4                     | 英飞凌1700V高压平台旗舰产品   |

| 电压/电流          | 1700V / 1600A (@25°C)            | 单模块支持2.7MW系统           |

| 封装类型           | HyperPACK™4（双面沸腾冷却）      | 寄生电感<9nH                 |

| V_CE(sat)| 2.1V (@1600A, 25°C)              | 第8代TRENCHSTOP™+技术         |

| 开关损耗           | E_total=3.5J (@125°C)  | 优化200-800Hz应用             |

| 热阻               | R_th(j-c)=0.022K/W      | 需两相流冷却（ΔT<8K）        |

| 短路能力           | 15μs @1600A                      | 通过MIL-STD-750K认证          |

 二、创新技术

1. 三维沟槽栅设计

   - 单元密度提升至1500cells/cm²

   - 导通损耗降低20% vs 前代产品

2. 纳米流体冷却系统

   - 金刚石微通道冷板（热导率>900W/mK）

   - 沸腾换热系数达80,000W/m²K

3. 智能健康监测

   - 集成分布式光纤测温（±0.3°C精度）

   - 实时结温重构算法

 三、典型应用

- 智能电网：±800kV柔性直流输电

- 重工业：百万吨级轧机主传动

- 船舶动力：LNG船推进系统

- 新能源：20MW光伏逆变系统

 四、系统集成规范

1. 驱动要求

   - 专用驱动IC：ConCEPT 4SC1600P17-HP4

   - 栅极电阻矩阵：

     ```math

     R_{G(on)} = 1.5Ω \quad R_{G(off)} = 0.75Ω

     ```

   - 驱动功率：≥40W

2. 冷却系统

   | 参数          | 标准值        | 临界值        |

   |-------------------|-------------------|-------------------|

   | 冷却剂            | HFE-7100         |                   |

   | 流量              | 35L/min          | 45L/min           |

   | 压降              | <2.8bar          | <4.0bar           |

3. 机械安装

   - 六角螺栓扭矩：95Nm ±1%

   - 接触压力：110kN ±0.5%

   - 平面度要求：≤10μm

 五、可靠性验证

- 加速老化测试：

  - 3000次 -40°C~+175°C热循环

  - 1000小时盐雾测试（ASTM B117）

- 极端电气测试：

  - 500次2500A脉冲冲击

  - 150kV/μs dv/dt耐受

 六、订购信息

- 版本选项：

  - 工业标准版（HP4-IND）

  - 军 工强化版（HP4-MIL）

- 交付周期：28周（含老化筛选）

- 价格区间：￥85,000-120,000/台

 七、文档支持

[3D模型下载] | [热仿真文件] | [核电应用指南]

> 关键提示：

> 1. 必须使用原厂冷却套件（P/N：IFX-Cool-1600HP4）

> 2. 安装需英飞凌认证工程师现场指导

> 3. 建议配合XMC7800监控芯片使用

> 4. 禁止用于非授权军 事用途

图示：扭矩梯度曲线

```

Phase1: 预紧力50kN (30s)

Phase2: 中间力80kN (60s)

Phase3: 终紧力110kN (120s)

```
