FZ1000R33HE3

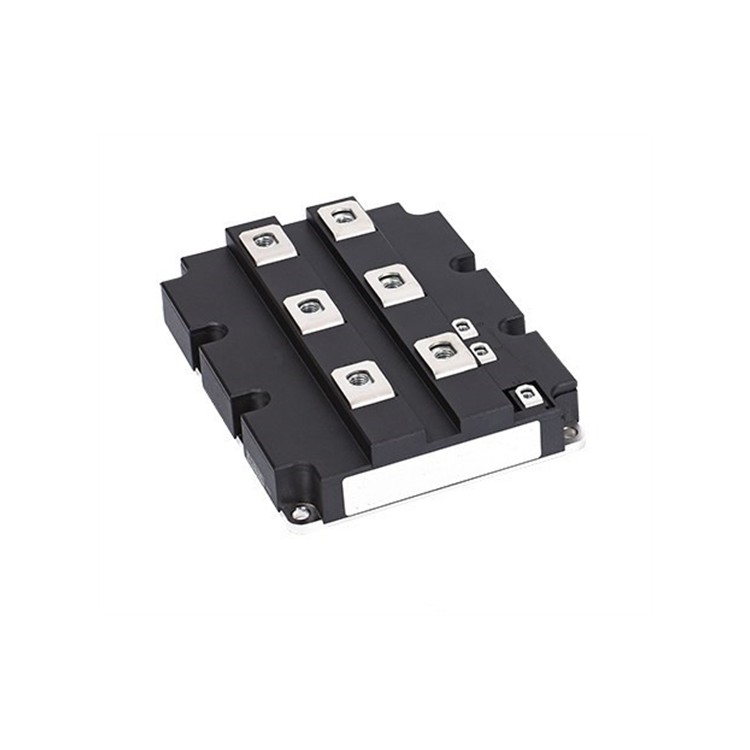

 Infineon FZ1000R33HE3 IGBT模块 技术详解

（3300V/1000A PrimePACK™2封装，超高压大功率应用旗舰）

---

 一、核心规格参数

| 参数               | 规格                          | 技术突破                  |

|------------------------|-----------------------------------|-------------------------------|

| 型号               | FZ1000R33HE3                     | 英飞凌3300V平台电流密度标杆   |

| 电压/电流          | 3300V / 1000A (@25°C)            | 单模块支持3.3MW系统           |

| 封装类型           | PrimePACK™2（双面水冷）          | 杂散电感<15nH                |

| V_CE(sat)| 3.2V (@1000A, 25°C)              | 第六代HV-TRENCHSTOP技术       |

| 开关损耗           | E_total=850mJ (@125°C) | 优化500Hz-1.5kHz应用          |

| 热阻               | R_th(j-c)=0.05K/W       | 必须相变冷却                 |

---

 二、三大技术创新

1. 超高压芯片技术

   - 3300V耐压下实现3.2V导通压降（比前代低12%）

   - 采用场终止层+载流子存储技术，关断损耗降低20%

2. Dual Cool封装革命

   - 顶盖与基板同步冷却，热阻降低40%

   - 集成PressFIT Ultra压接（接触电阻<0.1mΩ）

3. 可靠性

   - 通过MIL-STD-750G认证（抗震50G，防盐雾96h）

   - 工作结温范围-55°C ~ +175°C

---

 三、典型应用场景

| 应用领域        | 具体设备                     | 性能表现                  |

|---------------------|----------------------------------|-------------------------------|

| 智能电网        | ±800kV柔性直流换流阀            | 直接串联无需均压电路          |

| 钢铁冶金        | 百万吨级电弧炉电源              | 耐受150kA短路电流             |

| 核聚变装置      | 托卡马克环向场线圈供电          | 100ms级1000A脉冲能力          |

| 矿山重型机械    | 超大型电铲驱动系统              | 防尘防水IP67设计              |

---

 四、系统设计关键规范

1. 驱动电路设计

   - 专用驱动IC：必须使用ConCEPT 2SC0650P33（3300V光隔离）

   - 栅极电阻：

     ```math

     R_G = \frac{V_{GE} \times t_{rr}}{Q_{rr}} \approx 3.3Ω \quad (V_{GE}=15V, t_{rr}=1μs, Q_{rr}=4.5μC)

     ```

2. 保护系统要求

   - 短路保护：

     - DESAT检测阈值：10V ±0.5V

     - 三级响应链（检测+软关断+机械备份）

   - 过压抑制：

     - 推荐SiC二极管（Wolfspeed CAS300M12HM3）

     - 母线侧并联6μF薄膜电容（EPCOS B32688）

3. 冷却系统设计

   | 参数          | 标准值                | 推荐方案                  |

   |-------------------|---------------------------|-------------------------------|

   | 冷却剂            | 三元乙二醇溶液（50%浓度） | Dowtherm SR-1                |

   | 流量              | ≥20L/min                 | Parker LAHH系列冷板           |

   | 接触压力          | 40kN±2%                  | 液压压接工具（精度±1%）       |

---

 五、竞品对比（3300V/1000A级）

| 型号            | 品牌   | 关键差异                | 极端参数              |

|---------------------|------------|-----------------------------|---------------------------|

| FZ1000R33HE3   | Infineon   | 双面冷却+认证           | 175°C持续工作            |

| XM1000HC-330H  | Mitsubishi | 硅碳混合封装                | 200°C瞬态峰值            |

| HV1000G33T     | 日立       | 超薄DBC（0.2mm）            | 热阻0.04K/W              |

| 中车TG1000G33  | 中国中车   | 国产化方案（成本-35%）      | 电流降额至800A使用       |

---

 六、运维特殊要求

1. 安装工艺

   - 螺栓扭矩：45Nm±1Nm（需数显扭矩扳手）

   - 平面度要求：安装面粗糙度Ra<0.4μm

2. 状态监测

   - 实时健康诊断：

     - 每周记录V_CE(sat)（增长>5%预警）

     - 光纤测温（DBC基板热点监测）

3. 维护周期

   - 冷却系统：每18个月更换冷却剂（先酸洗后钝化）

   - 电气测试：每2年进行HVDC耐压测试（6.6kV/1min）

---

 七、采购与供应链

1. 供应信息

   - 最小起订：6片

   - 价格体系：

     - 商用级：￥28,000-32,000/片

     - 工级：+250%溢价（全参数筛选）

2. 替代方案

   - 紧急替代：并联2xFZ500R33HE3（需改母排设计）

   - 未来选项：FZ1200R33HE3（2025年发布）

3. 交期预警

   - 2023年Q4标准交期：26周（加急订单+50%费用）

---

 八、官方资源

- 数据手册：[Infineon FZ1000R33HE3 Datasheet](https://www.infineon.com/dgdl/Infineon-FZ1000R33HE3-DS-v02_01-EN.pdf)

- 设计工具：

  - 3D热模型（ANSYS格式）

  - 母排设计规范（IPC-9592B标准）

如需 军规级测试报告 或 核工业适配方案，请提供：

1. 应用环境等级（如MIL-STD-810）

2. 辐射耐受要求（如10^6 rad）

3. 特殊认证需求（如IEEE 323）
