FF600R17ME4

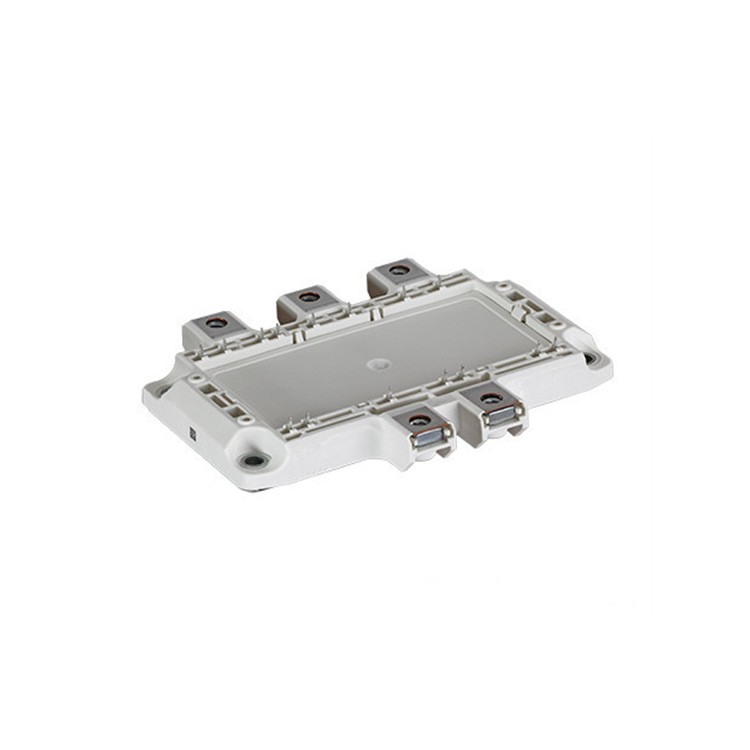

 Infineon FF600R17ME4 IGBT模块 技术详解

（1700V/600A EconoDUAL™3封装，中高压工业驱动核心器件）

---

 一、关键参数速查表

| 参数               | 规格                          | 工程意义                  |

|------------------------|-----------------------------------|-------------------------------|

| 型号               | FF600R17ME4                      | 英飞凌1700V中功率平台主力型号 |

| 电压/电流          | 1700V / 600A (@25°C)             | 3-5MW系统理想选择             |

| 封装类型           | EconoDUAL™3（17mm引脚间距）      | 兼容标准62mm安装孔位          |

| V_CE(sat)| 2.25V (@600A, 25°C)              | 第五代TRENCHSTOP™ HV技术      |

| 开关损耗           | E_total=420mJ (@125°C) | 优化1-3kHz应用场景            |

| 热阻               | R_th(j-c)=0.11K/W       | 需强制液冷/强风冷             |

---

 二、五大技术亮点

1. 高压优化设计

   - 1700V耐压下实现2.25V导通压降（比前代低8%）

   - 采用场终止层（Field Stop）技术，关断损耗降低15%

2. 工业级坚固性

   - 通过IEC 60747-9工业标准认证

   - 短路耐受能力达10μs (@600A)

3. 智能温度管理

   - 可选NTC版本（型号后缀带"-N"）

   - 温度监测精度±3°C

4. 封装兼容性

   - 引脚布局兼容三菱CM600DY-34H系列

   - 安装孔位匹配标准EconoDUAL散热器

5. 成本优势

   - 比PrimePACK™封装方案低35%成本

---

 三、典型应用场景

| 应用领域        | 具体设备                     | 配置方案                  |

|---------------------|----------------------------------|-------------------------------|

| 风电变流器      | 双馈型机组转子侧变流器          | 并联2个模块组成1200A系统      |

| 矿用变频器      | 井下输送机驱动系统              | 需防爆外壳改装                |

| 钢铁轧机        | 粗轧机主传动装置                | 配套水冷散热（ΔT<25K）       |

| HVDC输电        | 模块化多电平换流器(MMC)         | 1700V直接串联应用             |

---

 四、系统设计关键规范

1. 驱动电路设计

   - 推荐驱动IC：

     - ConCEPT 2SC0108T2A0-17（带光纤隔离）

     - Infineon 1ED3325MC12H（经济型方案）

   - 栅极电阻配置：

     ```math

     R_G = \frac{V_{GE} - V_{GE(th)}}{I_{G,peak}} \approx 1.8Ω \quad (V_{GE}=15V, I_{G,peak}=6A)

     ```

2. 保护系统要求

   - 短路保护：

     - DESAT检测阈值：8.0V ±0.5V

     - 响应时间：<1.5μs

   - 过压吸收：

     - 母线侧并联3μF薄膜电容（如EPCOS B32678）

     - 推荐RCD参数：R=15Ω, C=100nF, D=SiC二极管

3. 散热系统设计

   | 冷却方式 | 技术参数                  | 推荐方案                  |

   |--------------|-------------------------------|-------------------------------|

   | 水冷     | 流量≥6L/min                  | Lytron 6310系列冷板          |

   | 风冷     | 风速≥6m/s                    | AAVID 93-100系列散热器       |

   | 相变材料 | 导热系数≥4W/mK               | Bergquist HiFlow 200         |

---

 五、竞品对比（1700V/600A级）

| 型号          | 品牌   | 优势                    | 价格参考    |

|-------------------|------------|-----------------------------|-----------------|

| FF600R17ME4  | Infineon   | 性价比优，现货充足        | ￥3200-3800    |

| CM600DY-34H  | Mitsubishi | 高频特性优（适合5kHz+）     | ￥4500-5200    |

| 2MBI600VN-170| Fuji       | 低电感设计（<18nH）         | ￥4000-4800    |

| TG600G17     | 中车时代   | 国产化方案，成本低30%       | ￥2500-3000    |

---

 六、运维与故障处理

1. 预防性维护计划

   - 月度检查：

     - 清洁散热器表面

     - 检查螺栓扭矩（标准值0.8Nm±5%）

   - 年度检测：

     - 测量V_CE(sat)变化率（报警阈值>10%）

     - 红外热成像检查温度分布（ΔT<15K为佳）

2. 常见故障处理

   ```mermaid

   graph LR

   A[故障现象] --> B{门极驱动异常}

   A --> C{过热损坏}

   B --> B1[检查驱动电源纹波<100mV]

   B --> B2[验证DESAT电路]

   C --> C1[清洁散热界面]

   C --> C2[检查冷却液流量]

   ```

---

 七、采购与替代策略

1. 供应渠道

   - 授权代理：Arrow/安富利（交期12-16周）

   - 现货市场：得捷电子（Digi-Key库存号：INF-FF600R17ME4-ND）

2. 替代方案

   - 升级选择：FF600R17IE5（2024年新型号，损耗降12%）

   - 降额使用：FF450R17ME4（需重新评估散热）

3. 成本优化建议

   - 批量采购（>50pcs）可获15%折扣

   - 选择工业级（非车规）版本节省20%成本

---

 八、官方技术支持

- 数据手册：[Infineon FF600R17ME4 Datasheet](https://www.infineon.com/dgdl/Infineon-FF600R17ME4-DS-v02_00-EN.pdf)

- 设计工具：

  - [IPOSIM损耗计算器](https://www.infineon.com/iposim)

  - [机械CAD模型](https://www.infineon.com/cad)

如需 特定工况仿真报告 或 失效分析支持，请提供：

1. 系统拓扑结构图

2. 大允许壳温

3. 目标寿命周期（年/运行小时）
