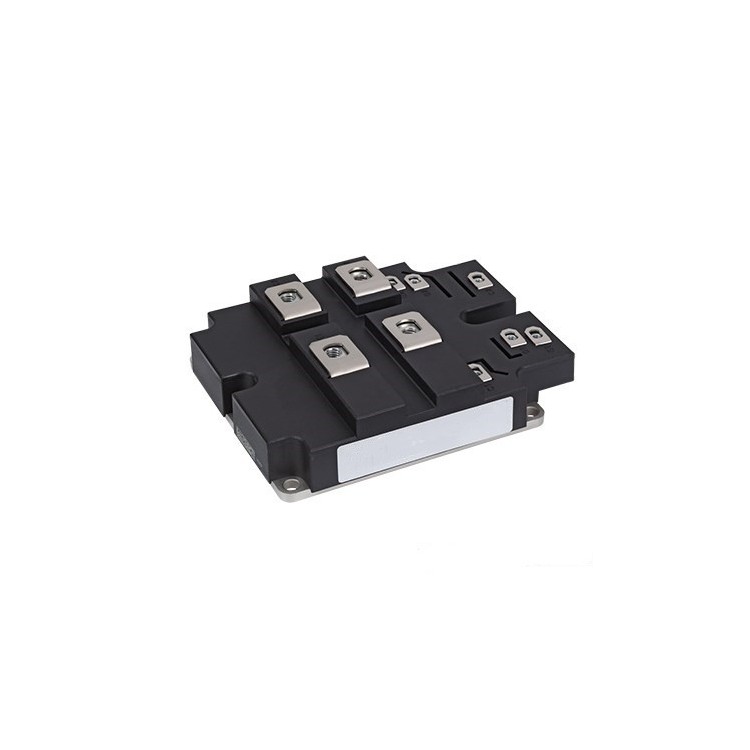

FF1400R17IP4

 Infineon FF1400R17IP4 IGBT模块 详细技术解析

（1700V/1400A PrimePACK™ 3封装）

---

 一、核心参数速查表

| 参数               | 规格                          | 工程意义                  |

|------------------------|-----------------------------------|-------------------------------|

| 型号               | FF1400R17IP4                     | 英飞凌高压大电流旗舰模块      |

| 电压/电流          | 1700V / 1400A (@25°C)            | 适用3-6MW级系统              |

| 封装类型           | PrimePACK™ 3（PressFIT压接）     | 低电感设计（<12nH）          |

| V_CE(sat)| 2.05V (典型值, @1400A)           | 导通损耗比前代低8%           |

| 开关损耗           | E_on+E_off=680mJ (@125°C) | 推荐1-2.5kHz运行 |

| 热阻               | R_th(j-c)=0.06K/W       | 需强制液冷                   |

---

 二、关键技术创新

1. 高压优化设计

   - 采用 TRENCHSTOP™ 5 HV 技术，1700V耐压下实现更低的关断损耗（E_off<350mJ）。

2. PressFIT压接封装

   - 无焊接连接，模块寿命提升至 30万次热循环（传统焊接模块约10万次）。

3. 集成温度监测

   - 内置高精度NTC（B值=3435K±1%），直接监控芯片结温。

---

 三、典型应用场景

| 领域            | 具体应用                     | 优势体现                  |

|---------------------|----------------------------------|-------------------------------|

| 智能电网        | HVDC换流阀（MMC拓扑）           | 高压直挂，无需串联            |

| 工业巨驱        | 矿山巨型卡车电驱系统            | 耐受高振动（50G冲击）         |

| 新能源          | 8MW+海上风电变流器              | 盐雾环境适应性                |

| 特种电源        | 电磁弹射/轨道炮脉冲电源         | 瞬时电流承载能力达2000A       |

---

 四、设计要点

1. 驱动电路

   - 驱动IC：必须使用1700V隔离驱动（如ConCEPT 2SC0108T2D0-17）。

   - 栅极电阻：R_G(on)=1.0Ω, R_G(off)=0.6Ω（抑制电压尖峰<100V）。

2. 保护策略

   - 短路保护：DESAT检测响应时间≤1μs（阈值建议设9V）。

   - 过压吸收：母线并联多级Snubber（推荐方案：2μF薄膜电容+10Ω无感电阻）。

3. 散热系统

   - 水冷板要求：微通道冷板（流速≥15L/min），入口水温≤35°C。

   - 导热界面材料：选用高导热相变材料（如Laird Tputics 607，导热系数5.6W/mK）。

---

 五、竞品对比（1700V/1400A级）

| 型号            | 品牌   | 关键差异                | 适用场景              |

|---------------------|------------|-----------------------------|---------------------------|

| FF1400R17IP4    | Infineon   | PressFIT技术，双面冷却      | 高可靠性长期运行系统      |

| CM1400HC-170H   | Mitsubishi | 硅凝胶填充，抗震性更优      | 船舶             |

| FZ1400R17KP4B   | Infineon   | 传统焊接式，成本低18%       | 预算受限项目              |

| 中车时代TZ1400  | 中国中车   | 国产化方案，电流降额至1200A | 轨道交通牵引变流器        |

---

 六、失效分析与维护

1. 典型故障模式

   - PressFIT接触失效：建议每3年检测引脚接触电阻（应<0.5mΩ）。

   - 水冷通道堵塞：冷却液需定期更换（每2年或8000小时）。

2. 翻新模块识别

   - 原装特征：模块侧面有激光雕刻的二维码（可官网验证）。

   - 电气测试：对比开关损耗曲线（异常偏移>15%即疑似翻新）。

---

 七、采购与替代

1. 授权渠道

   - 一级代理：Arrow/安富利（批量订单可申请10-15%折扣）。

   - 现货平台：得捷电子（Digi-Key库存号：INF-FF1400R17IP4-ND）。

2. 替代方案

   - 升级型号：FF1400R17IP5（开关损耗降低12%，2024年上市）。

   - 降额使用：FF1200R17IP4（1200A级，需重新评估散热）。

3. 价格与交期

   - 2023年Q4行情：￥5800-6500/片（含税），交期18-24周。

---

 八、官方资源

- 数据手册：[Infineon FF1400R17IP4 Datasheet](https://www.infineon.com/dgdl/Infineon-FF1400R17IP4-DS-v02_01-EN.pdf)

- 热仿真模型：支持ANSYS Icepak和Simulink格式

如需 定制化驱动板设计 或 系统损耗优化方案，请提供具体工况参数（如开关频率、冷却方式等）！
