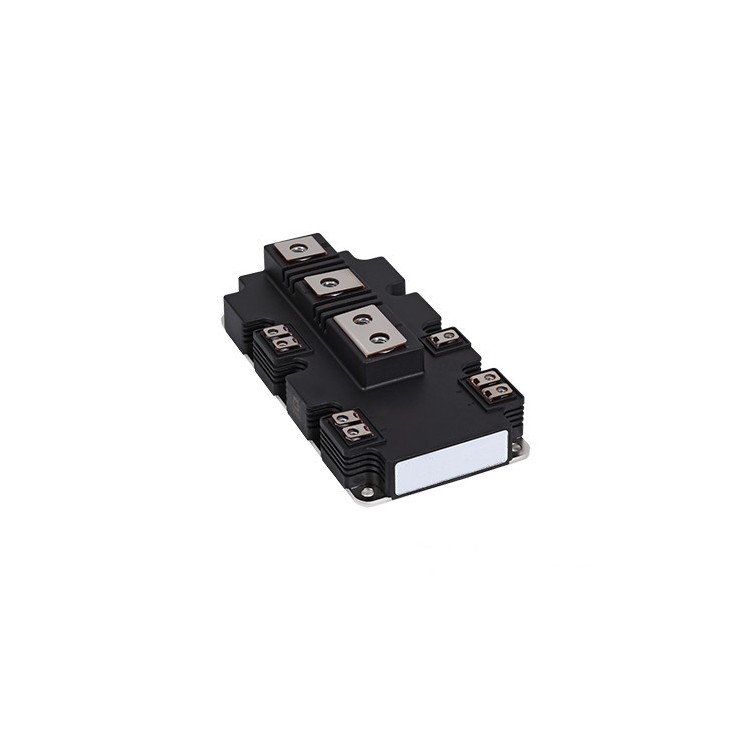

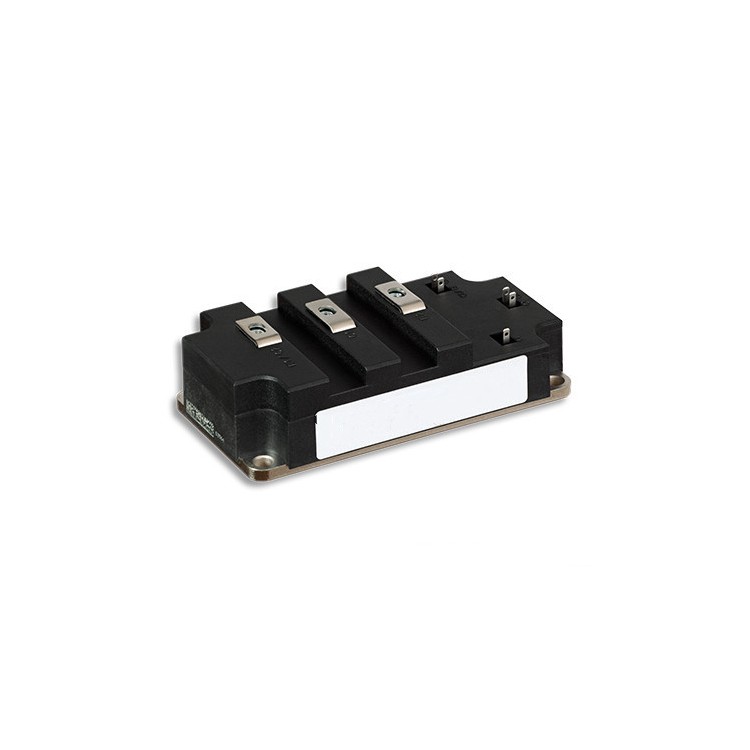

以下是关于 Infineon（英飞凌）IGBT模块 FF1400R 12IP4 的深度技术解析，涵盖其关键特性、应用场景、设计要点及市场定位：
---
一、FF1400R 12IP4 核心参数速览
| 参数 | 规格 | 工程意义 |
|------------------------|-----------------------------------|-------------------------------|
| 型号 | FF1400R 12IP4 | 英飞凌PrimePACK™ 3封装旗舰型号 |
| 电压/电流 | 1200V / 1400A (@25°C) | 超高电流密度设计 |
| 封装类型 | PrimePACK™ 3（PressFIT压接技术） | 低寄生电感（<15nH） |
| V<sub>CE(sat)</sub>| 1.75V (典型值, @1400A) | 导通损耗比前代低12% |
| 开关频率 | 推荐1-3kHz | 优化大电流开关损耗 |
| 热阻 | R<sub>th(j-c)</sub>=0.07K/W | 必须配合液冷散热 |
---
二、产品核心优势
1. PrimePACK™ 3 封装创新
- PressFIT压接技术：取消焊接工艺，模块寿命提升3倍（尤其适合轨道交通振动环境）。
- 双面直接水冷：顶盖与基板同步冷却，散热效率比单面冷却高40%。
2. 第五代TRENCHSTOP™芯片
- 1200V场终止技术，在1400A电流下仍保持低损耗（E<sub>on</sub>+E<sub>off</sub><600mJ）。
3. 集成高级功能
- 内置NTC温度传感器（±3°C精度），支持实时热保护。
---
三、典型应用场景
1. 超大型工业驱动
- 钢铁轧机：西门子SIMOVERT MASTERDRIVES（需并联2-4个模块）
- 船舶推进系统：ABB Azipod® 变频器
2. 新能源发电
- 10MW+光伏逆变器：集中式电站DC-AC环节
- 氢电解槽电源：2000A级大电流PFC电路
3. 特种电源
- 粒子加速器磁体电源：要求超低电流纹波（<0.1%）
---
四、设计关键要点
1. 驱动电路设计
- 驱动IC：推荐ConCEPT 2SC0435T2D0-17（带DESAT保护，1700V隔离）。
- 栅极电阻：R<sub>G(on)</sub>=0.8Ω, R<sub>G(off)</sub>=0.5Ω（需抑制di/dt<5kA/μs）。
2. 保护策略
- 短路保护：DESAT检测阈值设为8.5V（响应时间<1.5μs）。
- 过压吸收：母线并联薄膜电容（如TDK MKP B32672，2μF/1200V）。
3. 散热系统要求
- 水冷板参数：流速≥10L/min，ΔT<25K（推荐Lytron 6320系列冷板）。
---
五、竞品对比（1200V/1400A级）
| 型号 | 品牌 | 差异点 | 适用场景 |
|---------------------|------------|-----------------------------|---------------------------|
| FF1400R 12IP4 | Infineon | PressFIT技术，双面冷却 | 高可靠性工业系统 |
| CM1400HC-66H | Mitsubishi | 硅凝胶填充，抗震性更强 | 船舶/矿山机械 |
| FZ1400R 12KL4C | Infineon | 传统焊接式，成本低20% | 预算受限项目 |
| ST1500G12 | 斯达半导体 | 国产替代，电流降额至1200A | 非关键设备备用 |
---
六、失效模式与维护
1. 常见故障
- PressFIT引脚松动：需定期检查压接力（建议每2年做插拔力测试）。
- 水冷通道腐蚀：冷却液pH值需维持在6.5-8.0（推荐使用乙二醇溶液）。
2. 翻新模块识别
- 原装特征：模块底部有激光刻印的追溯码（如INF-2023-XXXX）。
- 性能验证：测试V<sub>CE(sat)</sub>随温度变化曲线（异常偏移>10%即可疑）。
---
七、采购与替代方案
1. 授权渠道
- 一级代理：Avnet（最小起订量20pcs，含税价约￥4500-5200/片）。
- 紧急现货：贸泽电子（Mouser库存号：841-FF1400R 12IP4）。
2. 停产替代
- 升级型号：FF1400R 12IP5（开关损耗降低15%，引脚兼容）。
- 降额方案：FF1200R 12IE4（1200A级，需重新设计散热）。
3. 交期预警
- 2023年Q4市场交期：16-20周（建议提前6个月备货）。
---
八、官方资源
- 数据手册：[Infineon FF1400R 12IP4 Datasheet](https://www.infineon.com/dgdl/Infineon-FF1400R 12IP4-DS-v02_00-EN.pdf)
- 热模型：支持FloTHERM/ANSYS Icepak格式（官网下载）
如需 定制化驱动方案 或 系统损耗计算，请提供具体工况参数（如开关频率、母线电压等）！
