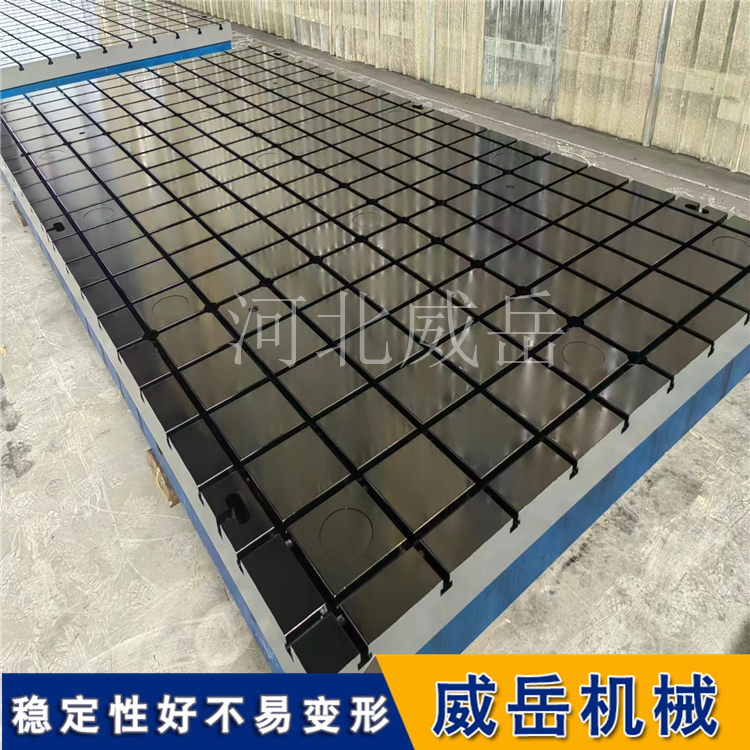

通用型铸铁试验铁底板(试验台底座)的技术要求

通用型铸铁试验铁底板（试验台底座）作为工业检测、设备安装和测量的基础平台，其技术要求直接关系到测试数据的准确性和设备运行的稳定性。以下从材料、加工工艺、精度标准、功能设计及环境适应性等方面，系统阐述其核心技术要求。

一、材料与铸造工艺要求

1.材质选择

需采用HT250或HT300强度灰铸铁，抗拉强度分别不低于250MPa和300MPa。材料需经过金相检测，确保石墨形态以A型（均匀分布）为主，珠光体含量≥95%，以保障内部组织致密性。特殊工况下可选用QT45010球墨铸铁，延伸率需≥10%以适应动态载荷。

2.铸造质量控制

铸造过程需采用树脂砂工艺，避免出现气孔、夹砂等问题。铸件需进行时效处理（自然时效≥6个月或人工时效加热至550℃保温4小时），去掉内应力。，未经充分时效的底板使用3个月后平面度偏差可达0.15mm/m，远超标准允许值。

二、机械加工精度标准

1.基准平面精度

工作表面需进行精铣和刮研处理，平面度要求分为三：普通级：0.05mm/m（适用于一般设备安装）精级：0.02mm/m（如三坐标测量机底座）高精度级：0.005mm/m（激光干涉仪校准平台）表面粗糙度Ra≤1.6μm，重要接触面需达到Ra0.8μm。

2.结构要素加工

T型槽尺寸公差按GB/T1581996执行，槽宽偏差控制在±0.1mm，安装螺纹孔位置度误差≤φ0.2mm，垂直度≤0.05mm/100mm，减重腔设计需保证壁厚均匀性，壁厚≥20mm以防变形

三、功能设计规范

1.模块化扩展接口

现代试验台底座应配置标准化接口（如标准的机床导轨接口），支持快安装传感器支架或辅助平台。模块化设计可使测试系统重构效率提升60%。

2.动态稳定性控制

固有频率需避开常见设备振动频段（10200Hz），通过有限元分析优化筋板布局，阻尼比应≥0.05，可采用复合结构（铸铁+聚合物夹层）降低共振峰值，载荷分布系数≥1.5，确保局部集中载荷不会导致塑性变形。

随着智能制造发展，新一代智能试验台底座已集成应变传感网络和自动调平系统，其技术要求更强调数据接口标准化和预测性维护功能。用户选型时需根据实际测试需求，在刚性、精度、功能扩展性之间取得平衡，同时考虑全生命周期成本——铸铁底板虽初始较高，但维护成本可比焊接钢结构低40%以上，长期使用效益显著。
