ABBIGBT模块

以下是关于 ABB IGBT模块 的详细技术解析，涵盖产品系列、核心技术、应用场景及选型指南：

---

 1. ABB IGBT模块核心特点

| 特性          | 技术优势                                                                 |

|-------------------|-----------------------------------------------------------------------------|

| 高压高电流    | 电压覆盖 1.7kV~6.5kV，电流 200A~3600A（如5SNA系列），专为工业大功率设计。 |

| 低损耗技术    | SPT（Soft Punch Through） 和 Trench Gate 技术，Vce(sat)低至 1.8V（@150℃）。 |

| 封装坚固      | Press-Pack（压接式） 和 HiPak 封装，抗机械应力强，寿命 >20年（铁路应用）。 |

| 散热高效      | 双面冷却（DSC）设计，热阻低至 0.07℃/W（如5SNY系列）。                   |

| 集成化        | 部分型号内置NTC温度传感器、电流检测端子（如5SSY系列）。                      |

---

 2. 主流产品线及典型型号

 2.1 HiPak系列（标准封装）

| 型号          | 电压/电流       | 特点                          | 应用场景          |

|-------------------|--------------------|----------------------------------|---------------------|

| 5SNA 1200G450300 | 4.5kV/1200A       | 低电感设计，适配三电平拓扑          | 风电变流器、HVDC     |

| 5SNA 1500E330300 | 3.3kV/1500A       | 双面散热，开关频率达10kHz           | 工业大功率变频器      |

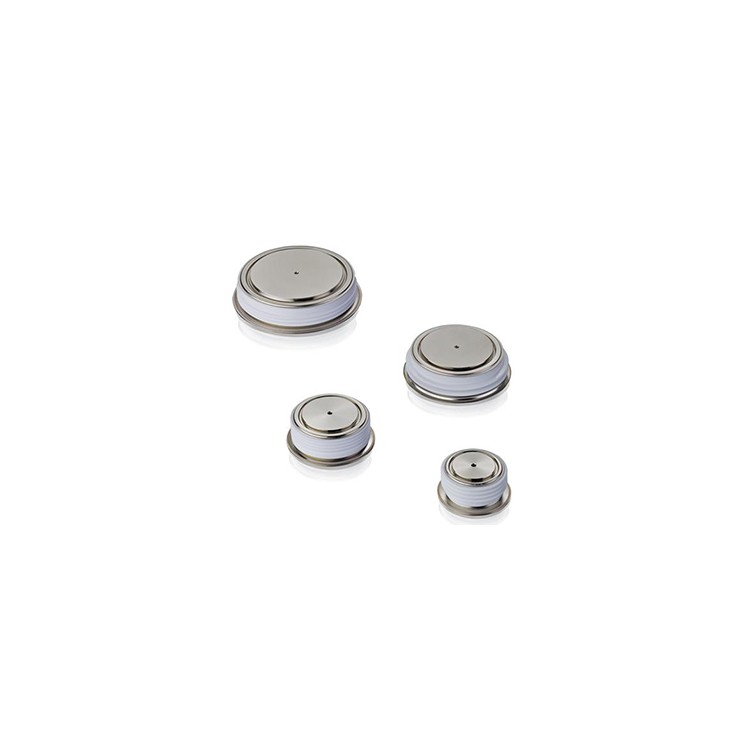

 2.2 Press-Pack压接式系列

| 型号          | 电压/电流       | 技术亮点                      | 典型应用          |

|------------------|--------------------|----------------------------------|---------------------|

| 5SNY 1200L4503 | 4.5kV/1200A        | 无焊线设计，抗热循环疲劳（ΔTj>80℃） | 轨道交通牵引系统      |

| 5SNY 2400E170300 | 1.7kV/2400A       | 低杂散电感（<15nH），高频响应        | 钢铁轧机驱动          |

 2.3 新能源专用系列

| 型号          | 参数            | 适配场景          |

|------------------|--------------------|---------------------|

| 5SSY 0800P122 | 1.2kV/800A         | 光伏逆变器、储能PCS    |

| 5SSY 1000P172 | 1.7kV/1000A        | 电动汽车快充桩         |

---

 3. 关键技术解析

 3.1 SPT（Soft Punch Through）技术

- 载流子存储层：优化电场分布，Vce(sat)比传统NPT低 0.3V（如5SNA 1200G450300仅1.85V@150℃）。

- 开关损耗平衡：关断拖尾电流减少30%，适合高频应用（≤15kHz）。

 3.2 Press-Pack压接技术

- 无键合线：通过机械压力连接芯片，避免焊线脱落（寿命>50万次功率循环）。

- 双面散热：铜电极直接接触散热器，热阻降低 45%（对比焊接模块）。

 3.3 HiPak封装

- 低电感布局：内部母排优化，杂散电感<20nH，抑制开关过电压。

- 集成传感器：NTC（±1℃精度）和Vce监测端子（如5SSY系列）。

---

 4. 应用场景与选型指南

| 领域         | 推荐系列        | 选型要点                      |

|------------------|--------------------|----------------------------------|

| HVDC输电     | 5SNA 2400E170300   | 高压（≥3.3kV）、短路耐受能力（10ms） |

| 工业变频器   | 5SNA 1500E330300   | 双面散热+低损耗                   |

| 光伏逆变器   | 5SSY 0800P122      | 1200V耐压，适配1500V系统           |

| 轨道交通     | 5SNY 1200L4503     | 压接式封装，抗振动设计              |

---

 5. 驱动与保护设计

- 推荐驱动IC：

  - ABB 5STP 12U6200（专为HiPak优化，集成DESAT）。

  - ConCEPT 2SC0106T（±4A输出，匹配Press-Pack模块）。

- 保护配置：

  - DESAT检测：阈值7V±0.5V，RC网络（1kΩ+100pF）。

  - 动态栅极电阻：开通4.7Ω/关断2.2Ω（平衡EMI与损耗）。

---

 6. 对比竞品（ABB vs. 英飞凌/三菱）

| 参数         | ABB 5SNA 1200G450300 | 英飞凌 FZ1200R33HL3 | 三菱 CM600DY-24H |

|------------------|----------------------|---------------------|------------------|

| 技术         | SPT+Press-Pack       | TRENCHSTOP™         | CSTBT™           |

| Vce(sat)     | 1.85V                | 1.8V                | 1.9V             |

| 开关频率     | ≤15kHz               | ≤20kHz              | ≤25kHz           |

| 价格定位     | 超高端（￥5万+）      | 高端（￥3万+）       | 高端（￥3.5万+）  |

---

 7. 失效模式与维护

- 常见失效：

  - 热循环裂纹：Press-Pack模块需定期检查压力（每2年）。

  - 栅极氧化层退化：驱动电压需稳定在±15V内（推荐±12V）。

- 维护建议：

  - 使用红外热像仪监测模块温度分布（温差>15℃需排查）。

---

 8. 市场现状与国产替代

- 交期与价格：

  - 5SNA系列交期 6~12个月，单价 ￥3万~15万（视电流等级）。

- 国产替代：

  - 中车时代电气 TG800A-33（3.3kV/800A，压接式）。

  - 西电电力电子 ZA-4500（4.5kV/1200A，实验阶段）。

---

 总结

ABB IGBT模块 以 高压高可靠性 和 Press-Pack技术 领先行业：

1. 超高压首选：HVDC和轨道交通领域几乎垄断（如5SNY系列）。

2. 长寿命设计：压接式模块免维护周期长达10年。

3. 国产化差距：3.3kV以上模块暂无成熟替代方案。

推荐型号：

- 工业变频器：5SNA 1500E330300（3.3kV/1500A）。

- 光伏逆变器：5SSY 0800P122（1200V/800A）。

- HVDC输电：5SNA 2400E170300（1.7kV/2400A）。

未来趋势：

- SiC混合模块：ABB正在开发Press-Pack SiC方案。

- 智能化监测：集成无线温度/电流传输（如5G模组）。
