一、仪器功能

仪器可在模拟地层压力，地层温度的条件下开展下列研究

1．液体渗透率测定

在一定的流速下使液体通过岩心，通过测定岩心的进出口压差和流过岩心的液体的流量，结合其它参数，根据达西定律计算岩心液体渗透率。

2．地层伤害（地层敏感性）评价

研究压裂液、钻井液、完井液等，对地层所造成的伤害。

外来物质与地层相容机理研究，如水敏、速敏、盐敏、酸敏、碱敏，正反向流动，体积流量，注系列流体等。

二、主要技术参数

1．工作压力

环    压：50MPa

驱替压力：40MPa

压力测试精度：0.1%F·S

2．流量范围

    0.01～10mL/min

3．工作温度：150℃，控温精度：±1℃

4． 岩心规格：φ25×25-100mm

5．电源：交流380V， 50HZ

6．总功率：6Kw

三、仪器的基本组成结构

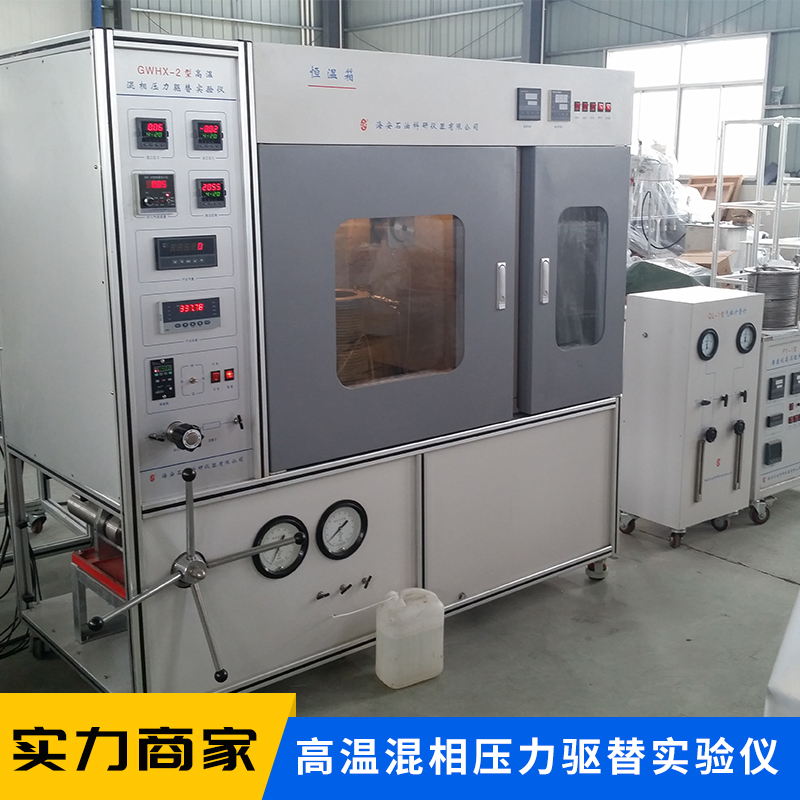

该仪器主要由注入系统、夹持器系统、计量系统、自动控制系统、数据采集与处理系统组成。详见工作流程：

注入系统：由注入泵、中间容器、管阀件组成，可将各种流体按一定流量注入到模型内。

。

模拟系统：由岩心夹持器、恒温箱、环压泵、回压系统等组成。

计量系统：包括压力测量、温度测量、天平计量等。

自动控制：计算机自动控制注入泵的流量，环压泵自动跟踪内压

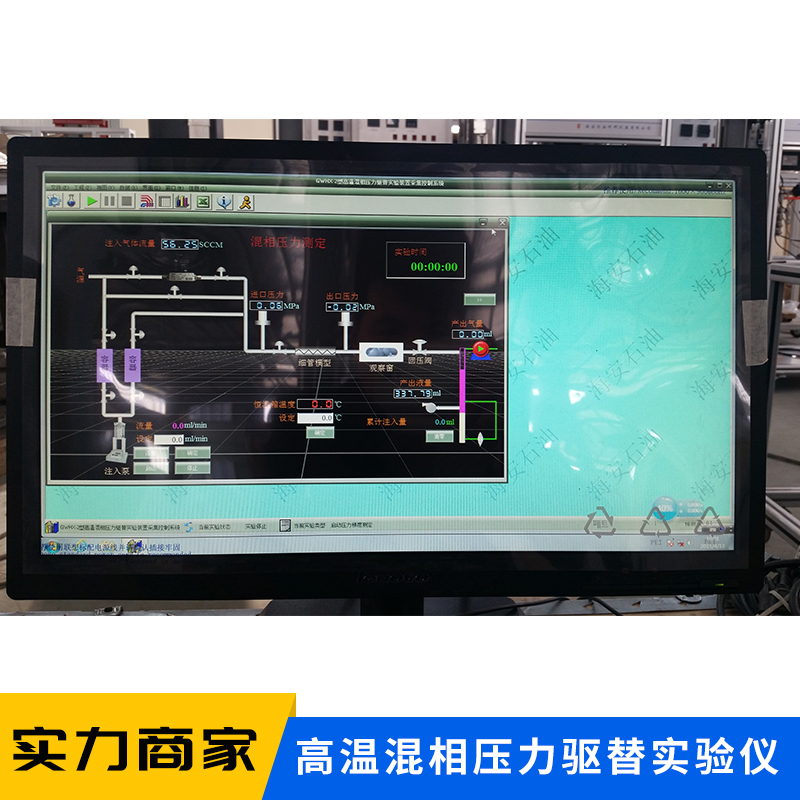

数据采集处理：由各种数据采集卡、计算机、打印机、采集处理软件组成，可适时采集压力、温度、液体流量等参数，并对数据进行运算处理。
