海安石油科研仪器有限公司 岩石电阻率测定仪设备 岩石电阻率

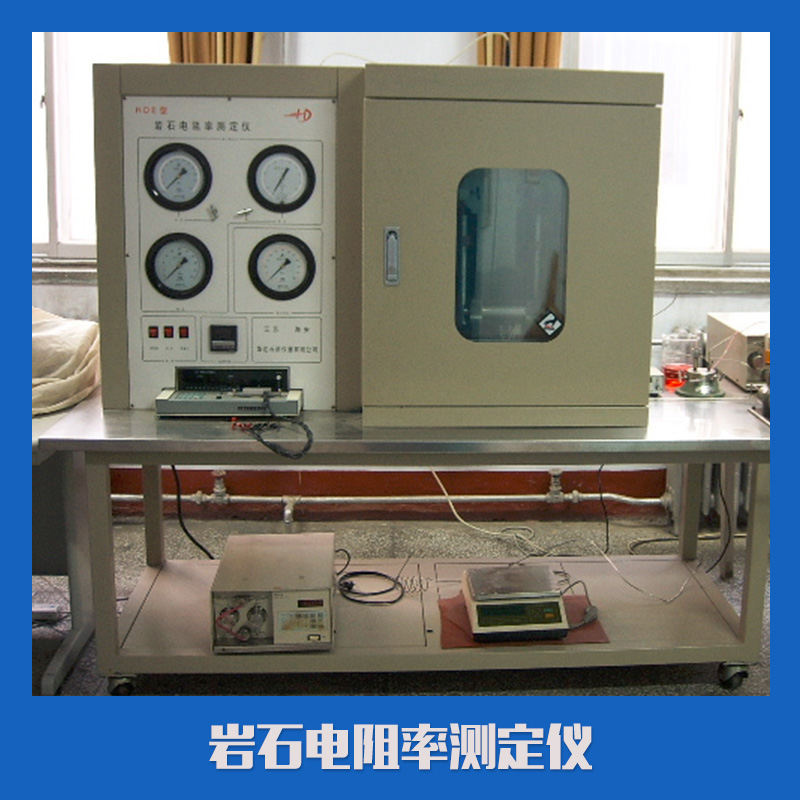

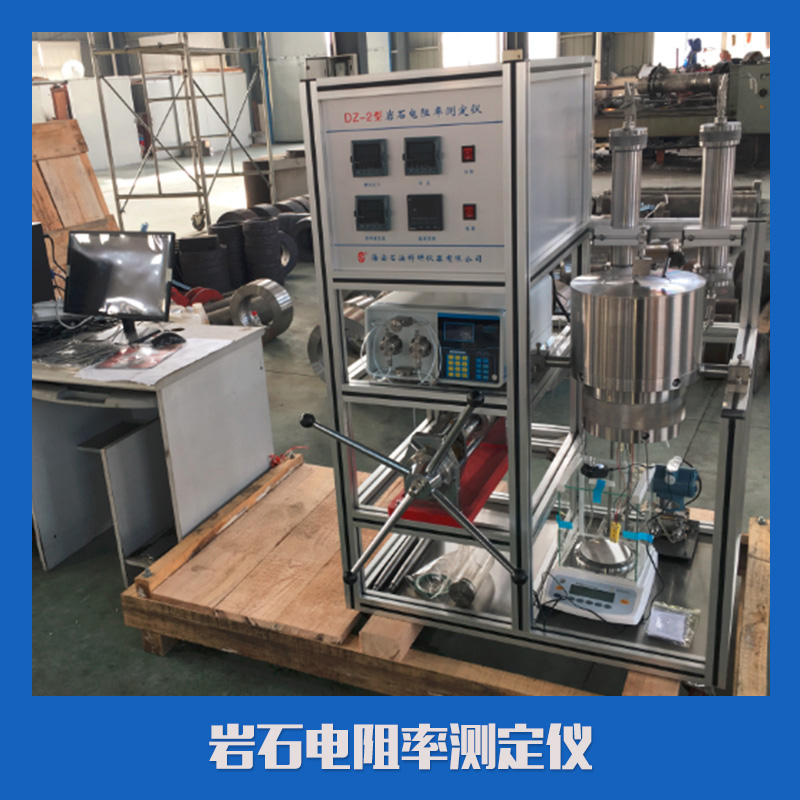

岩石电阻率测定仪

一、功能

用高压电阻率岩心夹持器及电阻率测量仪测定岩心在不同含水饱和度下的电阻率值，绘绘制饱和度与电阻率指数关系曲线。

岩心含水饱和度，电阻率指数由计算机自动采集计算。

二、仪器的组成

油驱水法由以下各系统组成

1．液体驱替系统

由微量双柱塞泵组成，可根据岩心孔隙度和渗透率大小调节不同的流压，流压大小由压  力变送器测量并显示，计算机可自动控制。

2．高温高压电阻率夹持器

模拟地层高温高压环境，用于夹持被测岩心样品。

3．电阻率仪

用于测量岩心不同含水饱和度下的电阻率值，测量数据计算机可知道采集。

4．围压系统

用于给岩心夹持器施加围压，密封岩心样品的高压泵，手动施压。

5．含水饱和度测量系统

油、水自动计量系统测量不同驱替压力后岩心样品的含水饱和度值。

6．数据采集处理系统

由数据采集板，数据采集处理软件、计算机、打印机组成，自动采集天平质量，电阻率等参数并计算含水饱和度值、电阻率指数，绘制含水饱和度与
