GKD矿用一般型低压开关柜

一、 用途与适用范围

GKD型矿用一般型低压开关柜（以下简称开关柜）取得了矿用合格证和安标认证证书。适用于各种矿区、无瓦斯、煤尘爆炸危险场所及非煤矿山等其他类似的地下工业生产部门。

开关柜适用于电厂、厂矿企业等电力用户的交流50Hz，额定工作电压660V，380V，额定工作电流至3200A及以下，作为动力、照明及配电设备的电能转换、配电控制之用。

二、 引用执行的相关标准：

GB 3636.1-2010  爆炸性环境  第1部分：设备 通用要求GB 3836.3-2010  爆炸性环境  第3部分：由增安型“e”保护的设备GB 14048.1-2012 低压开关设备和控制设备   第1部分：总则GB 14048.2-2008 低压开关设备和控制设备   第2部分：断路器GB/T 4208-2008 外壳防护等级(IP代码)

GB/T12173-2008  矿用一般型电器设备

GB/T156-2007   标准电压

GB/T191-2008   包装储运图示标志

GB/T2423.4-2008 电工电子产品环境试验  第2部分：试验方法  试验Db：交变湿热（12h+12h循环）GB7251.1-2013   低压成套开关设备和控制设备 第1部分：总则MT871-2011      矿用防爆低压交流真空馈电开关

AQ1043 -2007    矿用产品安全标志标识

二、 基本参数

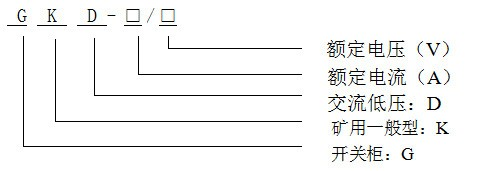

2.1型号含义：

2.2基本参数

额定电压：380V、660V；

额定电流：3200A、2500A、2000A、1600A、1250A、800A、630A、500A、315A、200A、150A、100A,50A；型式：KY、KA；

防护等级：IP43；

主要保护功能：

1) 短路保护；

2) 过载保护；

3) 漏电保护；

4) 过欠压保护；

5) 欠电压脱扣功能。

三、 原理及结构概述

开关柜外壳采用2mm厚冷轧钢板制成，能承受国家标准和本产品技术条件规定的冲击强度和强度试验。颜色为RAL7035。电缆线采用电缆沟进线，安装完成后用防爆胶泥密封，开关柜为固定式。安装时不用的进线口有防爆胶泥堵死。

四、 使用注意事项：

1．开关柜在下列条件下应能正常工作：

a) 海拔高度：1000m；

b) 环境温度：-20℃～40℃；

c) 相对湿度：95%；

d) 在无破坏绝缘的气体或蒸汽环境中；

2．安装前应检查名牌，规格参数，防爆型式是否符合要求。

3．使用维护中严禁带电开盖。

4．电缆线采用电缆沟进线，安装完成后用防爆胶泥密封，开关柜为固定式5．开关柜设有内外接地端子，安装时须可靠接地“〨”。

6．接线时多股线须压接适宜的接线端头，安全地压紧在接线端子上，不得有散乱在外面的线头，以免形成放电。

五、 安装与维护

1．安装前检查断路器的规格是否符合要求。

2．.安装前先用500V兆欧表检查断路器绝缘电阻，在周围介质温度20±5℃和相对温度50%-70%时应不小于10MΩ。否则应烘干，待绝缘电阻达到要求方可使用。

3．断路器安装时，其底座应居于水平位置，并用M10螺钉固定。

4．安装时对断路器进行可靠的保护接地，接地处有明显的接地标记。

5．断路器的上进线或下进线，均不改变其技术性能。

6．断路器安装完毕按有关接线图接线后，在主电路通电前（抽屉式断路器抽屉座上的指示在试验装置）应进行下列操作试验。

a.检查欠电压，分励脱扣器及释能（合闸）电磁铁、电动操作机构电压是否相符（断路器合闸前，欠电压脱扣器须通电）。

b.上下扳动面罩上的手柄，七次后面板显示“贮能”，并听到“卡嗒”一声，即贮能结束，按动“1”按钮或释能（合闸）电磁铁通电，断路器可靠闭合（在控制器复位按钮可靠复位情况下），扳动手柄能再次贮能。

c.电动机通电操作至面罩显示“贮能”，并伴随“卡嗒”一声，贮能结束，电动机自动断电，按动“1”按钮或释能（合闸）电磁铁通电，断路器可靠闭合。

d.断路器闭合后，无论用欠电压、分励脱扣器或面罩上的“0”按钮，智能控制器的、脱扣试验均应使断路器断开。

7.智能控制器的应用

控制器调整

控制器长延时电流整定：按“清灯”键后，再按“设定”键，直到长延时状态指示灯亮，显示长延时出厂电流整定值，一般为In，电流整定范围为（0.4-1.0）In，根据需要按“+”、“-”键，每按一次以＜2%间隔增减，直到接近的需要的电流为止，接着按一次“贮存”键，贮存指示灯亮一次又熄灭，表示长延时电流整定值已贮存结束。

长延时时间整定：长延时电流整定结束后，再按一次“设定”键，长延时时间状态指示灯亮，显示长延时时间出厂整定值，按“+”键，每按一次时间增加一倍，如时间过长，可再按“-”键，每按一次，时间减少一倍，知道接近需要的时间为止，接着按一次“贮存”键，贮存指示灯亮一次又熄灭，表示长延时时间整定结束。负载监控、短延时、瞬时、接地等保护动作值整定和动作时间，整定方法同上，只是对应不同状态指示。接地时间整定在“OFF”位置，表示故障状态，接地只报警不脱扣；瞬动整定在“OFF”位置，表示该保护取消，控制器在整定过程中，一旦有故障信号，则自动封锁功能，进入故障处理状态。

控制器各种保护参数，不得交叉设定。控制器保护优先级如下：长延时＜短延时＜瞬时。对用于重合闸的，ILc2设定值小于ILc1，控制器参数全部整定好后，再按一次“清灯”键，或断电复位一次，使控制器处于运行状态。

六、 故障与维修

七、 订货须知

订货须注明产品型号规格、电压、电流、结构形式、订购数量、订货单位、详细地址、联系人、电话。

八、 贮存及运输

1． 开关柜应贮存在干燥、通风系统良好的仓库中

2． 在运输时防止雨水的侵袭和强烈的振动。
