GGD低压固定式开关柜

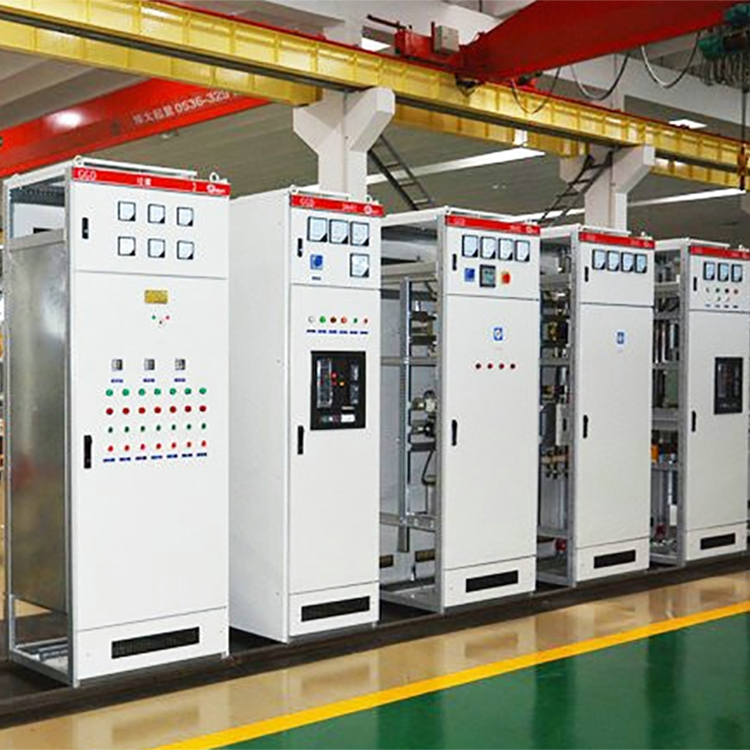

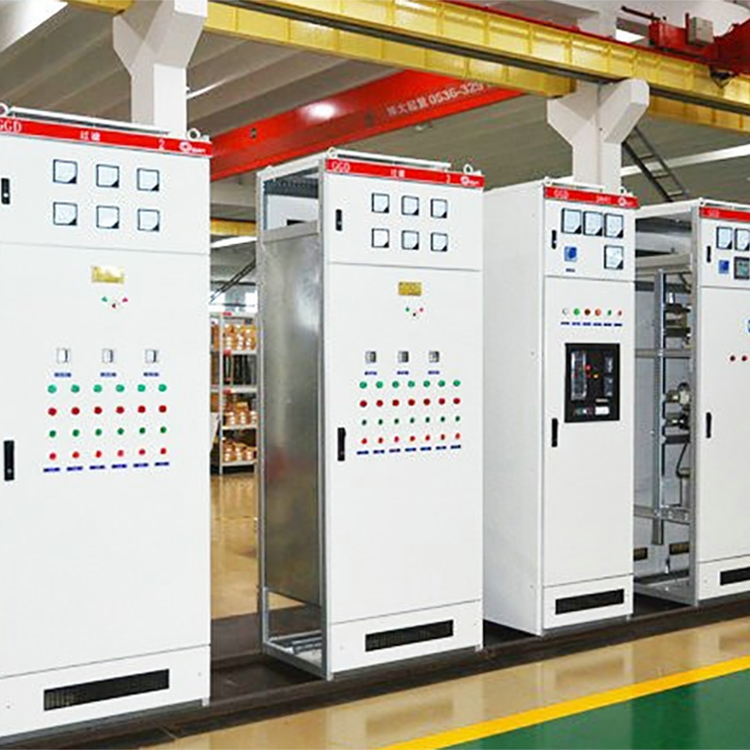

GGD 低压固定式开关柜

GGD低压固定开关柜适用于交流50Hz，额定工作电压380V，额电工作电流至3150A的配电系统，可用于发电厂、变电站、工矿企业等电力用户作为动力、照明及配电设备的电能转换、分配与控制之用。GGD型交流低压配电柜适用于交流50Hz，额定工作电压380V，额电工作电流至3150A的配电系统，可用于发电厂、变电站、工矿企业等电力用户作为动力、照明及配电设备的电能转换、分配与控制之用。 GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理，可靠的原则设计的交流低压配电柜。

基本电气参数

工作和环境条件

周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于+35℃。

户内安装使用，使用地点的海拔高度不得超过2000m。

周围空气相对湿度在高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。（例如+20℃时为90%）应考虑到由于温度的变化能会偶然产生凝露的影响。

设备安装时与垂直面的倾斜不超5度。

设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。

用户有特殊要求时可与制造厂协商解决。

结构特点

GGD型交流低压配电 框体采用组合柜的形式，构架用8MF冷弯型钢局部焊接组装而成，柜架零件由定点生产厂家配套供货，以保证柜体的精度和质量。 通用柜的零部件按模块原理设计，并有20mm模数的安装孔，能用系数高，可以使工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。 GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺 寸，是整柜美观大方、面目一新。 柜体上下两端均有不同数量的散热孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷 风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均有一根山型橡塑条，关门时门与 构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。 柜体的顶盖在需要时可拆卸，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20～IP40之间选择。

装有电器元件的仪表门用多股软铜线与框架相联。柜内的安装件与框架间采用滚花螺钉连接，使整顿秩序柜构成完整的接地保护电路。

柜体面采用漆选用聚脂桔型烘漆，亦可先取用喷涂塑粉工艺处理，均具有附着力强，质感好的特点，整柜呈现亚光色调，避免了眩目效应，给值班人员创造舒适的视觉环境。
