仪器优点：
本公司所生产之测量投影仪与同类产品相比，具有以下之特点：
1. 本仪器能高效地检测各种复杂工件的轮廓和表面形状如：样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。
2. 使用范围更为广泛，它广泛应用于机械、模具、仪表、电子、轻工等行业，是计量室和生产车间不可缺少的一种计量检定设备。
3. 仪器测量精度： （3+L/200）μm
4. X，Y坐标解析度：1μm
数据处理系统：多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度检测RS-232数据输出，可直接导入CAD。
型号 | l 4030 | |
实际测量尺寸 | l 400*300*180(mm) | |
测量精度 | （3+L/200）μm | |
外形尺寸（mm） | 660*560*960 | |
整机重量 | 230kg | |
机械本体 | 底座，立柱：济南花岗岩精度00级，平面度3μm,物理稳定 | |
导轨：FY- V型高平衡滚子交叉导轨 | ||
光栅尺： 新天精密闭合式光栅尺,分辨率1微米 | ||
Z轴驱动方式： 手动对焦 | ||
光学系统 | CCD | 海康威视千兆网彩色工业数字摄像机 |
镜头 | 可连续变倍高清镜头，光学放大倍率0.7×-4.5× | |
表面光 | 美国进口灯珠LED环形冷光源，光源稳定，寿命高 | |
轮廓光 | 美国进口灯珠LED圆形冷光源，光源稳定，寿命高 | |
轴承配件 | 日本NSK高速轴承 | 日本NSK高速轴承 |
限位开关件 | 日本欧姆龙点限位开关 | 日本欧姆龙点限位开关 |
联轴器 | 日本米思米联轴器 | 日本米思米联轴器 |
软件系统 | 多语言zonson智能自动测量系统 | |
0. 1微米分辨率三轴DC300解析系统 | ||
高清晰SDK2000视频采集系统 | ||
附件
| 保养手册 | |
出厂检验报告 | ||
1微米分辨率校准片 | ||
各适用连接线 | ||
软件测量基本功能：

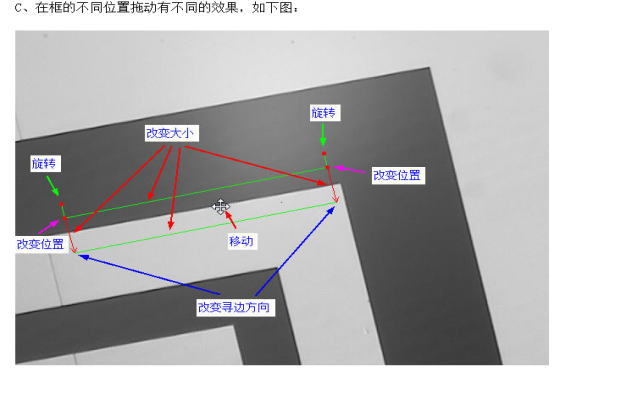

自动寻边测量功能

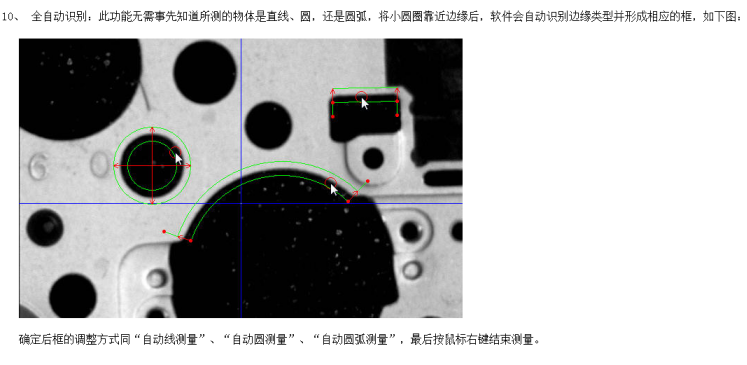

全自动识别-框选识别-点选自动测量功能
多功能拟合构造测量功能
1.可测量各种点线，线到线 圆到圆 线到圆等等距离
2.通过其他元素拟合新的元素 如：通过其他多点拟合成线段，圆，圆弧等
3.根据需求自建立一个单独线或者圆等元素
行为公差测量功能
各种报告生成功能区域，支持WORD，Excel PDF 等等报告及AutoCAD导入导出功能
强大的SPC质量管控功能
