JBQ电机引接线 YH焊把线

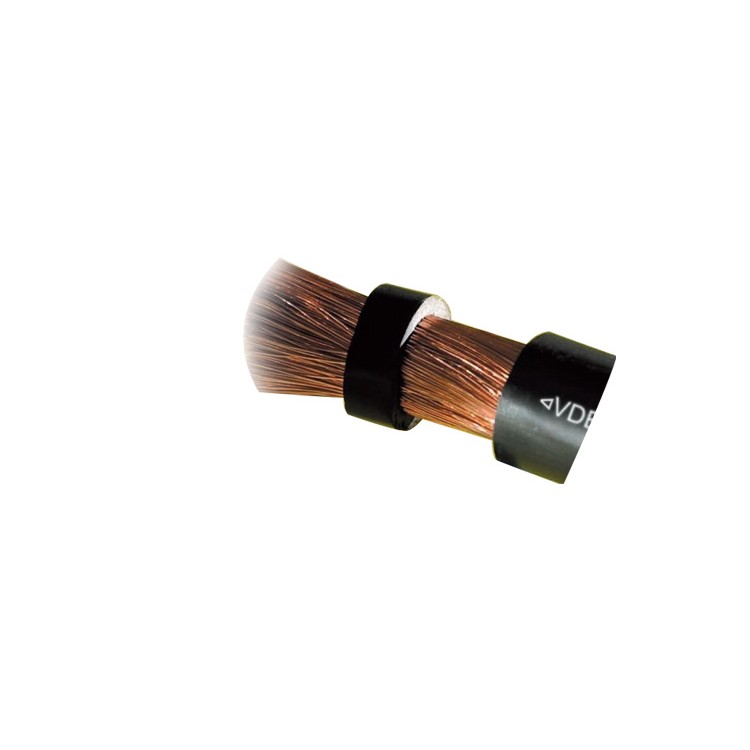

       电焊机电缆（YH电缆）全称高强度橡套电焊机电缆，俗称焊把线，是YC电缆（通用橡套电缆）的一种。用于电焊机二次侧接线及连接电焊钳、电焊机的专用电缆，其特性是电阻大、电焊机电缆的结构为单线芯，一般为多跟铜丝组成铜丝组，多组铜丝组则组成电焊机电缆的导体部分，所以YH电缆线体较粗，铜丝数百根。多组铜丝的周围被一层耐热聚酯薄膜绝缘包裹。绝缘层一般为纯天然橡胶，铜丝为无氧铜，这样，才能保证线芯的良好导电性及电缆的安全性。常用电焊机电缆的规格型号有16平方、25平方、35平方、50平方、70平方、95平方、120平方等。

       电焊机电缆的几个特性：

       (1)YH电缆是在低电压(很高电压为200V)大电流的条件下工作,要求具有一定耐性。

       (2)焊把线电缆长期允许工作温度不应超过65℃。

       (3)电机引接线电缆频繁地移动，扭绕和施放,要求柔软,弯曲性能好。

       (4)在施放中易受到尖锐钢铁构件的刮、擦,故要求电缆绝缘抗撕、耐磨等机械性能好。

       (5)使用环境条件复杂,如日晒、水沸、接触泥水、机油、酸碱液体等,要求有一定的耐气候性和耐油、耐溶剂性。

       (6)有时会碰到热焊件,要求耐热变形性好。

       (7)经常移动,要求外径小,重量轻。由于对此种电缆电性能要求不高,且使用环境条件复杂,在结构上要求满足各种复杂的环境因素是不适宜的。使用时注意改善使用条件,防止外来破坏。

       电焊机电缆使用与维修

       1、本装置为不可维修型，其各项保护特性由制造厂规定，不可随意调整。如有异常与本公司联系；          2、弧焊机有风冷及主回路有接触器的，要将风机及接触器线圈电源接于装置的输入电源端；

       3、每次使用前观察保护器指示灯状态，红灯是电源指示，绿灯是安全电压指示，其正常状态是：绿灯不焊接时发亮，焊接时熄灭，如发现在焊机不焊销售电话

       (1)YH电缆是在低电压(很高电压为200V)大电流的条件下工作,要求具有一定耐性。

       (2)焊把线电缆长期允许工作温度不应超过65℃。

       (3)电机引接线电缆频繁地移动，扭绕和施放,要求柔软,弯曲性能好。

       (4)在施放中易受到尖锐钢铁构件的刮、擦,故要求电缆绝缘抗撕、耐磨等机械性能好。

       (5)使用环境条件复杂,如日晒、水沸、接触泥水、机油、酸碱液体等,要求有一定的耐气候性

和耐油、耐溶剂性。

       (6)有时会碰到热焊件,要求耐热变形性好。

       (7)经常移动,要求外径小,重量轻。由于对此种电缆电性能要求不高,且使用环境条件复杂,在结构上要求满足各种复杂的环境因素是不适宜的。使用时注意改善使用条件,防止外来破坏。

       一、执行标准：

       JB6213 92 Q／12YJ 4135-2000

       二、适用范围：

       适用于交流额定电压6000V及以下的电机绕组的引出连接用。

       三、使用特性：

       电线导体的长期允许工作温度应不超过70℃。具有良好的柔软性及耐热、耐溶剂性。

       四、型号和名称：

       JF（JBF）   铜芯聚氯乙烯复合物绝缘电机绕组引接电缆（电线）

       JV（JBV）   铜芯聚氯乙烯绝缘电机绕组引接电缆（电线）

       JXN（JBQ）  铜芯橡皮绝缘护套电机绕组引接软电缆（电线）

       JXF（JBHF） 铜芯橡皮绝缘氯丁护套电机绕组引接软电缆（电线）
