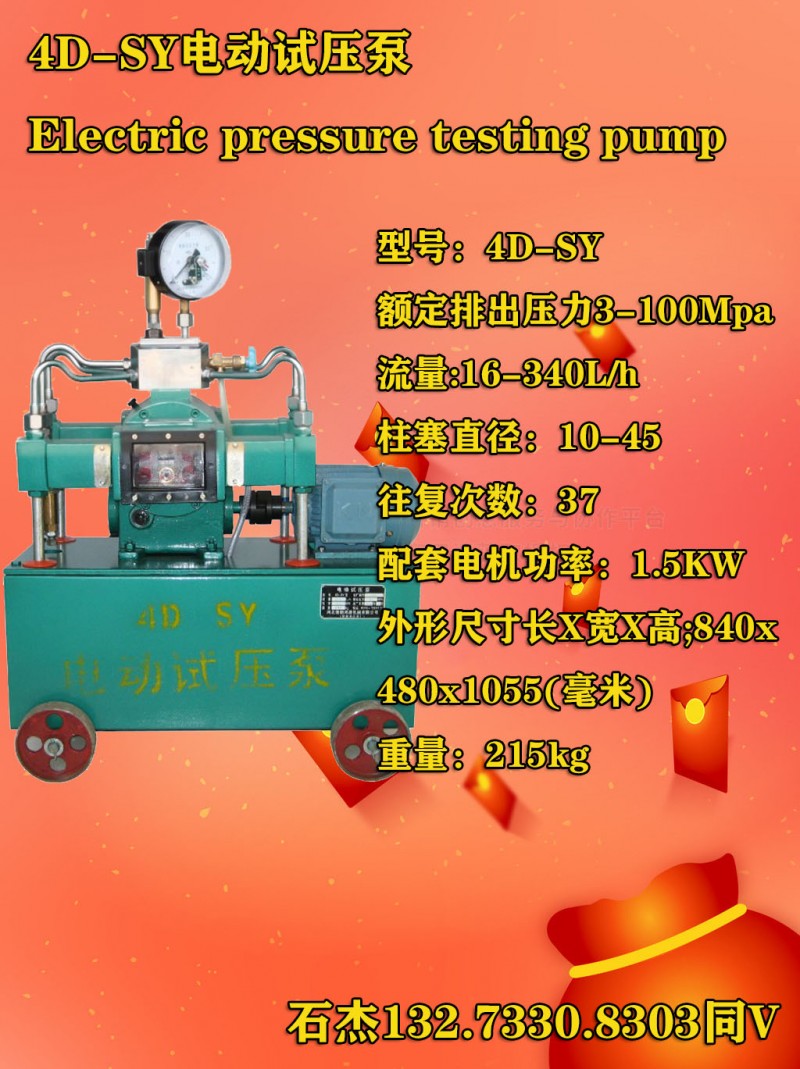

4D-SY电动试压泵特点

电动试压泵是一种**各类压力容器、管道、阀门、锅炉、钢瓶、消防器材等作水压试验和实验室中获得高压液体的检测设备。

目前，现有电动试压泵通常包括高压泵(增压器)和驱动气路，驱动气路用于输出压缩气体，作为高压泵(增压器)的动力，高压泵的进水口连通水箱，高压泵的出水口密封连通被检测件(被检测件为压力容或管道或锅炉等)，如中国专利公开的一种便携式电动试压泵，其工作原理为：根据被检测件的耐压试验要求，采用气驱增压原理，将被检测件内部试验介质从常压增压至试验压力，达到被检测件的水压试验效果。但是，由于现有电动试压泵的高压泵的压缩比大，其输出液体的压力大，流量小，导致其输出液体至被检测件内的时间较长，从而影响被检测件的水压试验效率。

实用新型内容

电动试压泵新型的目的之一在于提供一种电动试压泵，旨在解决现有电动试压泵输出液体至被检测件内的时间较长，而影响被检测件的水压试验效率的问题。

 为了实现上述实用新型目的，电动试压泵新型提供一种电动试压泵，包括驱动气路和高压泵，所述驱动气路用于输出压缩气体，所述压缩气体用于驱动所述高压泵，所述高压泵的进水口和出水口连通水箱和密封连通被检测件，其特征在于，所述电动试压泵还包括低压泵，所述压缩气体还用于驱动所述低压泵，所述低压泵与高压泵同时工作或**立工作，所述低压泵的进水口和出水口分别连通所述水箱和密封连通所述被检测件；其中，连接所述高压泵的出水口与所述被检测件的管路上设有地一单向阀，所述地一单向阀用于防止所述被检测件内的液体返流回所述高压泵；连接所述低压泵的出水口与所述被检测件的管路上设有地二单向阀，所述地二单向阀用于防止所述被检测件内的液体返流回所述低压泵。

 进一步地，所述驱动气路包括总气路、地一分支气路和地二分支气路，所述总气路的一端与压缩气源连通，所述地一分支气路和所述地二分支气路的一端与所述总气路的另一端连通，所述总气路的另一端与所述高压泵的驱动气源口连通，所述地二分支气路的另一端与所述低压泵的驱动气源口连通，所述地一分支气路上设置有用于控制所述压缩气体进入所述高压泵内的地一控制阀，所述地二分支气路上设置有用于控制所述压缩气体进入所述低压泵内的地二控制阀。

 进一步地，连接高压泵的出水口与被检测件的管路为地一管路，所述低压泵的出水口与所述地一管路连通。 进一步地，所述地一管路上还设置有过滤器，所述过滤器用于过滤进入所述高压泵和低压泵内的液体。进一步地，所述地一管路上还设置有流量计，所述流量计位于所述过滤器与所述低压泵的进水口与所述地一管路连通的位置之间。 进一步地，连接高压泵的出水口与被检测件的管路为地二管路，所述低压泵的出水口与所述地二管路连通。进一步地，所述低压泵的出水口与所述地二管路连通的位置设置有压力表。 进一步地，所述地二管路上还设置有位于所述压力表与所述被检测件之间的压力传感器，所述压力传感器电连接有记录仪。

相比于现有技术，电动试压泵新型电动试压泵的有益效果：

 电动试压泵新型的电动试压泵在使用时，**通过驱动气路提供的压缩气体驱动低压泵进行工作，利用低压泵输出液体的压力小、流量大的特性快速将液体输送至被检测件内预设的位置，此时关闭低压泵，通过压缩气体驱动高压泵工作，利用高压泵输出液体的压力大、流量小的特性将被检测件内部试验介质从常压增压至试验压力，达到被检测件的水压试验效果，如此即不会导致电动试压泵输出液体至被检测件内的时间较长而影响被检测件的水压试验效率。
