电缆桥架载荷曲线槽式电缆桥架的结构形式组合式电缆桥架的结构形式桁架式梯架、大跨距电缆桥架的结构形式1．桥架的选择1．1在工程设计中，桥架的布置应根据经济合理性、技术可行性、运行安全性等因素综合比较，以确定方案，还要充分满足施工安装、维护检修及电缆敷设的要求。1．2桥架水平敷设时距地面的高度一般不低于于2.5m，垂直敷设时距地面1.8m以下部控制箱分应加金属盖板保护，但敷设在电气***房间配电箱内时除外。gb/t 700-1988 碳素结构钢 gb/t 1408铝及铝合金阳极氧化 阳极氧化膜的总耐火电缆桥架由桥架的直线段,弯通,不同的支吊架型式提供一组喷涂机以上的组装形式,,电缆桥架的结构形式以及铝合金电缆桥架电缆桥架水平敷设在设备夹层或上人马道且低于2．5m，应采取保护接地措施。1．3桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造．或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。对耐腐蚀性能要求较高或要求洁净的场所，宜选用铝合金电缆桥架。1．4桥架在有防火要求的区段内，可在电缆梯架，托盘内添加具有耐火或难燃性能的板，网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施。其整体耐火性能应满足国家有关规范或标准的要求。

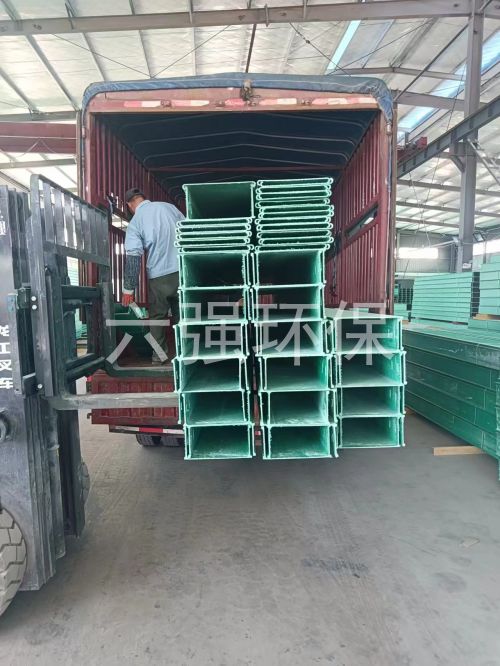

在我们的生活中，几乎已经离不开电力系统的供应了，而电缆桥架则是***电力系统能够正常运行的一个设备，电缆桥架的种类很多，在一些特殊环境中，依然还是有可以适应的电缆桥架以供使用。很多时候，电缆的敷设量都是很大的，而电气之间都是存在这一定干扰型的，因此在需要屏蔽电气干扰或者是有防护外部影响的要求时，就应该选择复合类的槽式复合型防腐屏蔽电缆桥架。在拥有较强腐蚀性的环境下，应采用类复合不饱和树脂防腐阻燃型的电缆桥架，除此之外，其托臂和支架也应选择相同的材质，以提高电缆桥架及其附件的使用寿命。在选择电缆桥架的类型时，还可以根据现场的环境和技术要求来选择托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或者是钢制普通型桥架。当电缆桥架应用在容易积灰或者是其他需要遮盖的环境下、户外场所的时候，建议加盖板。在公共通道或者是户外跨越道路段的时候，底层梯级的底部应加垫板或者是在这一段内使用托盘，打垮据跨越公共通道的时候，还可以根据用户的要求来提高电缆桥架的载荷能力或者是选用行架。大跨距条件下，应选择复合型桥架；户外情况下，应选用复合不饱和树脂电缆桥架。
复合型电缆桥架支、吊架的配置：1、户内支、吊短跨距一般采用1.5-3m。户外立柱跨距一般采用6m。2、非直线段的支、吊架配置应遵循以下原则：当桥架宽度w<300mm时，应在非直线段与直线结合处300-600mm的直线段侧设置一个支架或吊架；当桥架宽度w>300mm时，除符合上述条件外，在非直线段中部还应增设一个支架或吊架。3、桥架多层设置时，层间中心距为200、250、300、350mm。
