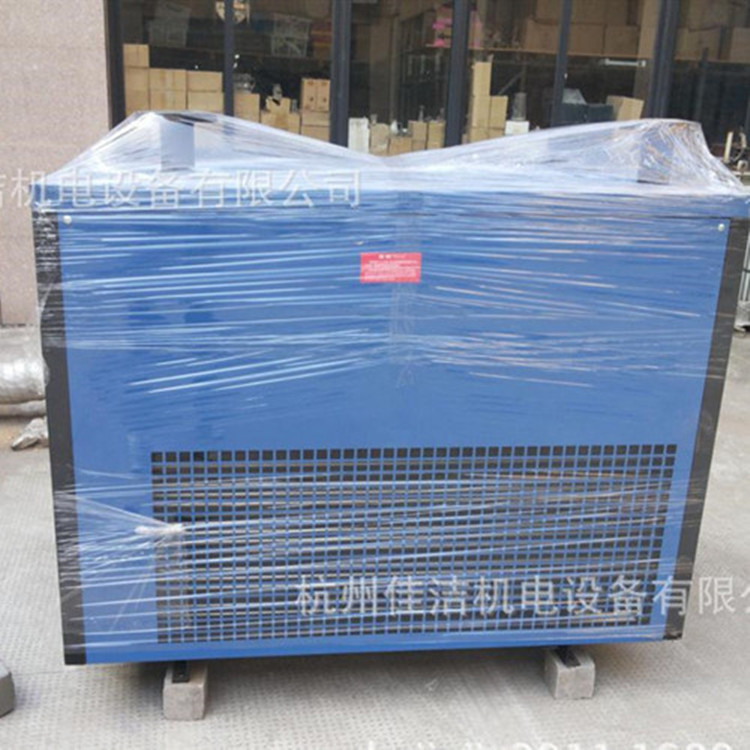

吹瓶机配套冷干机
【1】吹瓶机配套冷干机 使用条件及基本参数
品牌：佳洁 型号：NTGM 种类：辅机
适用原料：PET 产品别名：冷冻干燥机 产品用途：净化压缩空气
生产能力：1-100（kg/h） 外形尺寸：10（mm） 螺杆直径：100（mm）
螺杆长径比：100 制品厚度：1（mm） 电动机功率：1-20（kw）
模架数量：1 开模距离：10（mm） 合模距离：10（mm）
1、进气温度：≤80℃
2、进气压力：1.0-9.0Mpa
3、压力损失：≤0.02Mpa
4、压力露点：2-10℃
5、环境温度：≤38℃
6、安装环境：室内，通风良好，无灰尘、油污。
7、安装基础：无基础
8、处理气量：1-300Nm3/min
9、制 冷 剂：环保制冷剂
10、电源：AC220V50HZ/AC380V50HZ
工作原理
冷干机是采用降温结露的工作原理，对压缩空气进行干燥的一种设备。主要由热交换系统、制冷系统和电气控制系统三部分组成。从空压机出来的高温潮湿并含有水份的压缩空气首先经过空气对空气热交换器预冷却；然后经过预冷却的空气，在空气对冷媒热交换器被冷干机的冷冻剂循环回路进一步冷却，与已经从蒸发器出来被冷却到压力露点的冷空气进行热交换，使压缩空气的温度进一步降低。之后压缩空气进入蒸发器，与制冷剂进行热交换，压缩空气的温度降至0℃-10℃，空气中的水份在此温度下析出，通过冷凝器将压缩空气中冷凝出的水分油和杂质分离，通过自动排水器将其排出机外。而干燥的低温空气则进入空气对空气交换器进行热交换，温度升高后输出，能有效地防止管路结露现象的发生，旁通阀能根据负荷变化的要求自动调节冷煤的通过量。
常规配置
上游配置：高效除油器、油水分离器或者C级精密过滤器（视压缩空气质量）
下游配置：T级精密过滤器-A级精密过滤器-AA级精密过滤器-除味过滤器-除菌过滤器（视所需达到的成品气质量）
排水配置：自动排水器、电子排水器
