轻型高强度桥架的负载荷是什么?轻型高强度桥架静载荷是指电缆在电缆桥架类型的铺设根数,每根的外径重量/单位长度,按电缆敷设的不同路由分别列表统计.动态负载是维修人员的施工过程中电缆桥架安装和维护的重量.对于轻型电缆桥架,一般不考虑动荷载,即不允许在桥架上站(行)人,如果需要考虑站人,则应将跨距适当缩小.附加荷载仅在室外是指冰雪,风和电磁力所形成的荷载,它与安装场所的地区自然气象条件和带电体的性质有关,设计中应根据各种条件加以计算.

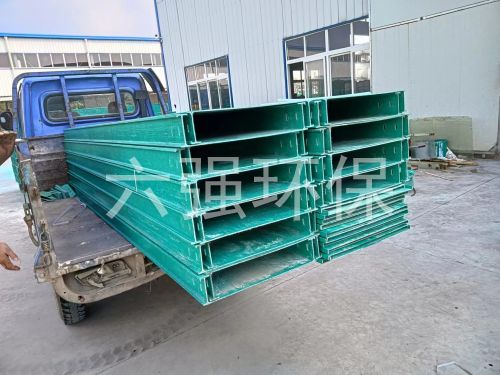

拉挤玻璃钢电缆桥架的接地知识；1、沿桥架全长另敷设接地干线时,每段(包含非直线段)桥架应至少有一点与接地干线***连接.2、对于振动场所,在接地部位的连接处应装置弹簧圈.3、桥架系统应具有***的电气连接并接地(只对金属桥架).4、当允许利用桥架系统构成接地干线回路时应符合以下要求.桥架端部之间连接电阻应不大于0.00033欧姆,接地孔清除绝缘涂层.在1kv及以下中性点直接接地系统中,受电设备的接地与系统中性线接地相连.装有处动切***电装轩时,桥架的级长方向金属横截面积应不小于规定值.
槽式桥架与托盘式电缆桥架外形的区别：槽式电缆桥架是一种全封闭型电缆桥架。托盘桥架一般指的是有孔的槽式桥架。由于开了散热孔，托盘式桥架板材的厚度要更厚些。槽式桥架与托盘式电缆桥架性能的区别：槽式桥架是360度全封闭的，主要功能是屏蔽干扰，抗腐蚀，对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。托盘式桥架其表面处理可根据用户需要可分为镀锌、静电喷塑和热镀锌三种，在重腐蚀环境中可作特殊防腐处理。托盘桥架底部有很多腰形孔，以利于散热。
桥架安装时接地要求;金属电缆桥架及其支架和引入或引出的金属电缆导管须接地(pn)或接零(pen)***,且须符合下列规定:(1)金属电缆桥架及其支架全长应不少于2处与接地(pe)或接零(pen)干线相连接.(2) 非镀锌电缆桥架间连接板的两端跨接铜芯接地线,接地线zui小允许截面积不小于4mm2.(3) 镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺母或防松垫圈的连接固定螺栓.
