AVENTICS电磁阀5772020220

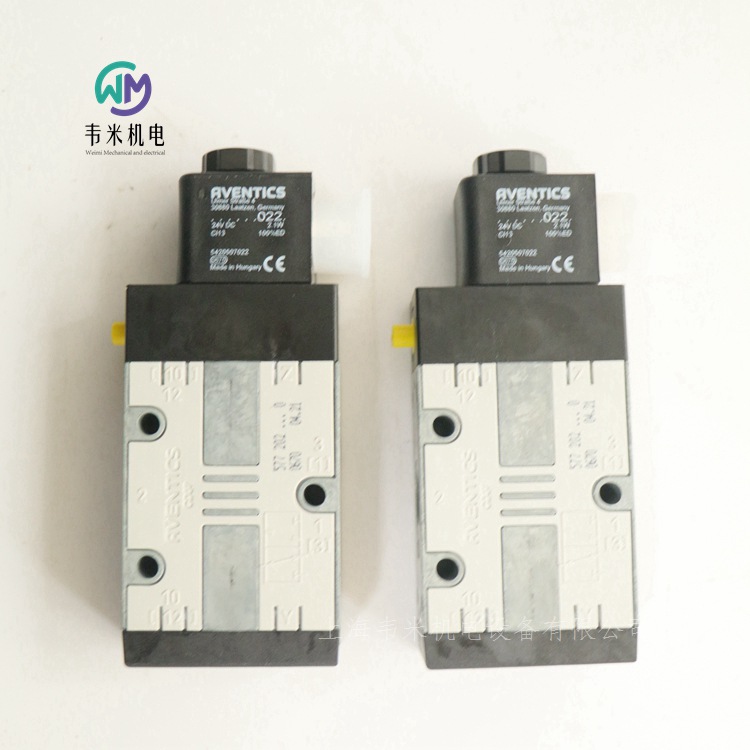

AVENTICS电磁阀5772020220，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS二位三通换向阀, 系列 CD07 5772020220

CD07-3/2NC-SR-024DC-I-M014

AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。

规格

操作电子

额定流量Qn1400 l/min

换向原理3/2

结构常关/常开

压缩空气 接口 出口M14x1,5

小运行压力3 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, A型

电气连接 极数3-針

操作元件单线圈

密封原理软密封

先导内部

预控阀的宽度30 mm

阀门结构形式滑阀，正重叠

连接类型管式连接

复位装置带弹簧复位

抗温性-25 °C 耐低温

控制压力小3 bar

大控制压力10 bar

低环境温度-25 °C

高环境温度50 °C

特点

坚固耐用的设计

在底板上组装

适用于的温度范围

耐电压波动

提供 ATEX 认证型号CD07-3/2NC-SR-024DC-I-M014

安沃驰AVENTICS二位五通换向阀, 系列 CD07-5776960220

操作元件 单线圈

复位型 带弹簧复位

换向原理 5/2

结构特点 滑阀，正重叠

外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维

密封件材料 聚氨酯

标准化电路接口 EN 175301-803:2006

防护等级 IP65

芯数 3-針

接口尺寸 EN 175301-803, A型

类型 多芯插头

Qn 1-2 1200 l/min

Qn 2-3 1200 l/min

额定流量Qn 1200 l/min

压缩空气 接口 人口 G 1/4

压缩空气 接口 出口 G 1/4

工作电压DC 24 V

操作 电子

抗温性 - 40 °C 耐低温

结构特点  滑阀，正重叠

操作  电子

先导  内部

密封原理  软密封

工作压力范围  3,5 ... 10 bar

控制压力 小/大  3,5 ... 10 bar

低 / 高环境温度  -40 ... 50 °C

介质温度范围  -40 ... 50 °C

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 1 mg/m3

额定流量Qn  1200 l/min

额定流量 1-2  1200 l/min

额定流量 2-3  1200 l/min

压缩空气连接  符合 ISO 228-1 标准

先导排气  带定向先导排气口的

标准化电路接口  EN 175301-803:2006

反向极性保护  反极性保护

兼容性目录  13 14

暂载率  100 %

接通时间型号  25 ms

关闭时间型号  45 ms

在多线路导线板上的组装  P-导线板 PRS-导线板

重量  0,57 kg

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS三位五通换向阀, 系列 CD07-5777760220

操作元件 双线圈

复位型 带弹簧复位

换向原理 5/3

结构特点 滑阀，正重叠

外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维

密封件材料 丙烯树胶

标准化电路接口 EN 175301-803:2006

防护等级 IP65

芯数 3-針

接口尺寸 EN 175301-803, A型

类型 多芯插头

Qn 1-2 1030 l/min

Qn 2-3 880 l/min

额定流量Qn 900 l/min

压缩空气 接口 人口 G 1/4

压缩空气 接口 出口 G 1/4

工作电压DC 24 V

操作 电子

抗温性 - 25 °C 耐低温

结构特点  滑阀，正重叠

操作  电子

密封原理  软密封

控制压力 小/大  3 ... 10 bar

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 1 mg/m3

额定流量Qn  900 l/min

压缩空气连接  符合 ISO 228-1 标准

先导排气  带定向先导排气口的

标准化电路接口  EN 175301-803:2006

反向极性保护  反极性保护

兼容性目录  13 14

暂载率  100 %

ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。

在多线路导线板上的组装  P-导线板 PRS-导线板

重量  See table

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力露点必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS三位五通换向阀, 系列 CD01-PA-5763810220

标准化 ISO 15407-1

尺寸 26 mm

换向原理 5/3

结构特点 滑阀，正重叠

外壳 聚酰胺,聚甲醛

密封件材料 丙烯树胶

 不含LABS

标准化电路接口 EN 175301-803, C型

防护等级 IP65

接口尺寸 EN 175301-803, C型

类型 多芯插头

Qn 1-2 650 l/min

Qn 2-3 750 l/min

压缩空气 接口 人口 按照标准DIN ISO 15407-1制造的接地板

压缩空气 接口 出口 按照标准DIN ISO 15407-1制造的接地板

工作电压DC 24 V

结构特点  滑阀，正重叠

密封原理  软密封

连接类型  底板连接

标准  ISO 15407-1, 26 mm

标准化电路接口  EN 175301-803, C型

合格证书  不含LABS

低 / 高环境温度  -15 ... 50 °C

介质温度范围  -15 ... 50 °C

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 5 mg/m3

压缩空气连接  依据 ISO 15407-1

防护等级 带接口  IP65

暂载率  100 %

接通时间型号  See table

关闭时间型号  See table

安装螺钉  M4 带有内六角

拧紧螺栓的小扭力  2,5 Nm

重量  0,27 kg

电压小于 50 V DC 则不带保护触点。

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 CD01-PA-5763510220

标准化 ISO 15407-1

尺寸 26 mm

操作元件 单线圈

复位型 带空气弹簧复位

换向原理 5/2

结构特点 滑阀，正重叠

外壳 聚酰胺,聚甲醛

密封件材料 丙烯树胶

 不含LABS

标准化电路接口 EN 175301-803, C型

防护等级 IP65

接口尺寸 EN 175301-803, C型

类型 多芯插头

Qn 1-2 1010 l/min

Qn 2-3 1010 l/min

额定流量Qn 1010 l/min

压缩空气 接口 人口 按照标准DIN ISO 15407-1制造的接地板

压缩空气 接口 出口 按照标准DIN ISO 15407-1制造的接地板

工作电压DC 24 V

结构特点  滑阀，正重叠

密封原理  软密封

连接类型  底板连接

标准  ISO 15407-1, 26 mm

标准化电路接口  EN 175301-803, C型

合格证书  不含LABS

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 5 mg/m3

额定流量Qn  1010 l/min

压缩空气连接  依据 ISO 15407-1

防护等级 带接口  IP65

暂载率  100 %

安装螺钉  M4 带有内六角

拧紧螺栓的小扭力  2,5 Nm

重量  0,21 kg

电压小于 50 V DC 则不带保护触点。

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 CD01-PA-5763520220

标准化 ISO 15407-1

尺寸 26 mm

操作元件 双线圈

换向原理 5/2

结构特点 滑阀，正重叠

外壳 聚酰胺,聚甲醛

密封件材料 丙烯树胶

 不含LABS

标准化电路接口 EN 175301-803

防护等级 IP65

接口尺寸 EN 175301-803, C型

类型 多芯插头

Qn 1-2 1010 l/min

Qn 2-3 1010 l/min

额定流量Qn 1010 l/min

压缩空气 接口 人口 按照标准DIN ISO 15407-1制造的接地板

压缩空气 接口 出口 按照标准DIN ISO 15407-1制造的接地板

工作电压DC 24 V

结构特点  滑阀，正重叠

密封原理  软密封

连接类型  底板连接

标准  ISO 15407-1, 26 mm

标准化电路接口  EN 175301-803

合格证书  不含LABS

控制压力 小/大  2 ... 10 bar

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 5 mg/m3

额定流量Qn  1010 l/min

压缩空气连接  依据 ISO 15407-1

防护等级 带接口  IP65

暂载率  100 %

接通时间型号  17 ms

关闭时间型号  17 ms

安装螺钉  M4 带有内六角

拧紧螺栓的小扭力  2,5 Nm

重量  0,26 kg

电压小于 50 V DC 则不带保护触点。

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS三位五通换向阀, 系列 CD01-PI-5763860820

标准化 ISO 15407-2

尺寸 26 mm

操作元件 双线圈

换向原理 5/3

结构特点 滑阀，正重叠

外壳 聚酰胺,聚甲醛

密封件材料 丙烯树胶

 不含LABS

防护等级 IP65

接口尺寸 ISO 15407-2

类型 多芯插头

Qn 1-2 650 l/min

Qn 2-3 750 l/min

压缩空气 接口 人口 按照标准ISO 15407制造的接地板

压缩空气 接口 出口 按照标准ISO 15407制造的接地板

工作电压DC 24 V

结构特点  滑阀，正重叠

先导  外部的

密封原理  软密封

连接类型  底板连接

合格证书  不含LABS

工作压力范围  -0,95 ... 16 bar

控制压力 小/大  3 ... 10 bar

低 / 高环境温度  -15 ... 50 °C

介质温度范围  -15 ... 50 °C

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 5 mg/m3

防护等级 带接口  IP65

保护电路  43V 双向

发光二极管状态显示  黄色

暂载率  100 %

安装螺钉  M4 带有内六角

拧紧螺栓的小扭力  2,5 Nm

重量  0,3 kg

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS三位五通换向阀, 系列 CD01-PI-5763870820

标准化 ISO 15407-2

尺寸 26 mm

操作元件 双线圈

换向原理 5/3

结构特点 滑阀，正重叠

外壳 聚酰胺,聚甲醛

密封件材料 丙烯树胶

 不含LABS

防护等级 IP65

接口尺寸 ISO 15407-2

类型 多芯插头

Qn 1-2 650 l/min

Qn 2-3 650 l/min

额定流量Qn 650 l/min

压缩空气 接口 人口 按照标准ISO 15407制造的接地板

压缩空气 接口 出口 按照标准ISO 15407制造的接地板

工作电压DC 24 V

结构特点  滑阀，正重叠

先导  外部的

密封原理  软密封

连接类型  底板连接

合格证书  不含LABS

工作压力范围  -0,95 ... 16 bar

控制压力 小/大  3 ... 10 bar

低 / 高环境温度  -15 ... 50 °C

介质温度范围  -15 ... 50 °C

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 5 mg/m3

额定流量Qn  650 l/min

防护等级 带接口  IP65

保护电路  43V 双向

发光二极管状态显示  黄色

暂载率  100 %

接通时间型号  24 ms

关闭时间型号  49 ms

安装螺钉  M4 带有内六角

拧紧螺栓的小扭力  2,5 Nm

重量  0,3 kg

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸2-5812421100

标准化 ISO 5599-1

尺寸 ISO 2

换向原理 5/3

结构特点 滑阀

外壳 聚酰胺(尼龙) 增强型玻璃纤维

密封件材料 丙烯树胶

防护等级 IP65

接口尺寸 B型 工业

类型 多芯插头

额定流量Qn 2100 l/min

压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板

压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板

工作电压DC 24 V

结构特点  滑阀

密封原理  软密封

组合原理（闭锁原理）  单重底板原理

连接类型  底板连接

标准  ISO 5599-1, ISO 2

控制压力 小/大  3 ... 10 bar

低 / 高环境温度  -15 ... 50 °C

介质温度范围  -15 ... 50 °C

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 5 mg/m3

额定流量Qn  2100 l/min

流动电导系数C  8,9 l/(s*bar)

防护等级 带接口  IP65

暂载率  100 %

接通时间型号  19 ms

关闭时间型号  42 ms

安装螺钉  带内六方

拧紧螺栓的小扭力  4 Nm

重量  0,42 kg

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸2-5812461130

标准化 ISO 5599-1

尺寸 ISO 2

换向原理 5/3

结构特点 滑阀

外壳 聚酰胺(尼龙) 增强型玻璃纤维

密封件材料 丙烯树胶

防护等级 IP65

接口尺寸 ISO 15217, C 型

类型 多芯插头

额定流量Qn 2100 l/min

压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板

压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板

工作电压DC 24 V

结构特点  滑阀

密封原理  软密封

组合原理（闭锁原理）  单重底板原理

连接类型  底板连接

标准  ISO 5599-1, ISO 2

控制压力 小/大  3 ... 10 bar

低 / 高环境温度  -10 ... 50 °C

介质温度范围  -10 ... 50 °C

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 5 mg/m3

额定流量Qn  2100 l/min

流动电导系数C  8,9 l/(s*bar)

防护等级 带接口  IP65

暂载率  100 %

接通时间型号  14 ms

关闭时间型号  28 ms

安装螺钉  带内六方

拧紧螺栓的小扭力  4 Nm

重量  0,33 kg

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸2-5812592650

标准化 ISO 5599-1

尺寸 ISO 2

换向原理 5/3

结构特点 滑阀

外壳 铝材

密封件材料 丙烯树胶

防护等级 IP65

接口尺寸 EN 175301-803, A型

类型 多芯插头

额定流量Qn 2100 l/min

压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板

压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板

工作电压DC 24 V

结构特点  滑阀

密封原理  软密封

组合原理（闭锁原理）  单重底板原理

连接类型  底板连接

标准  ISO 5599-1, ISO 2

控制压力 小/大  3 ... 10 bar

低 / 高环境温度  -15 ... 50 °C

介质温度范围  -15 ... 50 °C

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 5 mg/m3

额定流量Qn  2100 l/min

流动电导系数C  8,9 l/(s*bar)

防护等级 带接口  IP65

兼容性目录  14

暂载率  100 %

接通时间型号  17 ms

关闭时间型号  36 ms

安装螺钉  带内六方

拧紧螺栓的小扭力  3,5 Nm

重量  0,71 kg

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸3-5813130000

标准化 ISO 5599-1

尺寸 ISO 3

结构特点 滑阀

外壳 铝材

密封件材料 丙烯树胶

额定流量Qn 4800 l/min

压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板

压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板

结构特点  滑阀

组合原理（闭锁原理）  单重底板原理

密封原理  软密封

ATEX 类型 G  2G Ex mb II T4

ATEX 类型 D  2D Ex tD A21 T130°C

连接类型  底板连接

标准  ISO 5599-1, ISO 3

额定流量Qn  4800 l/min

压缩空气连接  按照标准ISO 5599-1制造的接地板

工作压力范围  -0,95 ... 16 bar

控制压力 小/大  3 ... 16 bar

低 / 高环境温度  -20 ... 70 °C

介质温度范围  -20 ... 70 °C

介质  压缩空气 级6-4-3

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 5 mg/m3

安装螺钉  带内六方

拧紧螺栓的小扭力  10 Nm

重量  0,85 kg

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位三通换向阀,系列CD07

5772020220

5772025270

5772025280

5772020770

5772025302

5772030220

5772035280

5772035302

安沃驰AVENTICS二位五通换向阀,系列CD07

5776070220

5776075280

5776080220

5776085280

5776075302

5776085302

R412004093

5776070360

5776085270

5776970220

5776980220

安沃驰AVENTICS二位五通换向阀,系列CD07

5776840220

5776845280

5776845302

安沃驰AVENTICS二位五通换向阀,系列CD07

5776960220

5776965280

5776965302

安沃驰AVENTICS二位五通换向阀,系列CD07

5776270220

5776272220

5776275270

5776275280

5776275220

5776275302

5776280220

5776285270

5776285280

5776285302

安沃驰AVENTICS二位五通换向阀,系列CD07

5776020220

5776025270

5776025280

5776025302

5776030220

5776035280

5776035302

安沃驰AVENTICS二位五通换向阀,系列CD07

5776220220

5776225280

5776225302

5776230220

5776235280

5776235302

安沃驰AVENTICS三位五通换向阀,系列CD07

5777770220

5777775270

5777775280

5777775220

5777775302

5777955302

5777720220

5777725280

5777725302

R412003424

5777955280

5777760220

5777765270

5777765280

5777765302

5777945302

5777710220

5777715280

5777715302

5777750220

5777755280

5777755302

5777700220

5777705302

安沃驰AVENTICS三位五通换向阀,系列CD07

5776920270

带Namur接口的阀门，符合VDI/VDE3845

安沃驰AVENTICS二位五通换向阀,系列CD07

5776600220

5776605280

5776605302

安沃驰AVENTICS二位五通换向阀,系列CD07

5776620220

5776625280

5776625302

安沃驰AVENTICS三位五通换向阀,系列CD07

R412011157

R412011158

R412011159

系列TC15

Qn=1100-1500l/min

AVENTICS安沃驰2x二位三通换向阀,系列TC15

R422102190

R422102191

R422102192

R422102193

R422102194

R422102195

安沃驰AVENTICS二位五通换向阀,系列TC15

R422100986

R422100987

R422100988

R422100989

R422100990

R422100991

安沃驰AVENTICS三位五通换向阀,系列TC15

R422100992

R422100993

R422100994

R422100995

R422100996

R422100997

AVENTICS安沃驰2x二位三通换向阀,系列TC15

R422102184

AVENTICS电磁阀5772020220
