功率半导体测试电源高电流脉冲电源

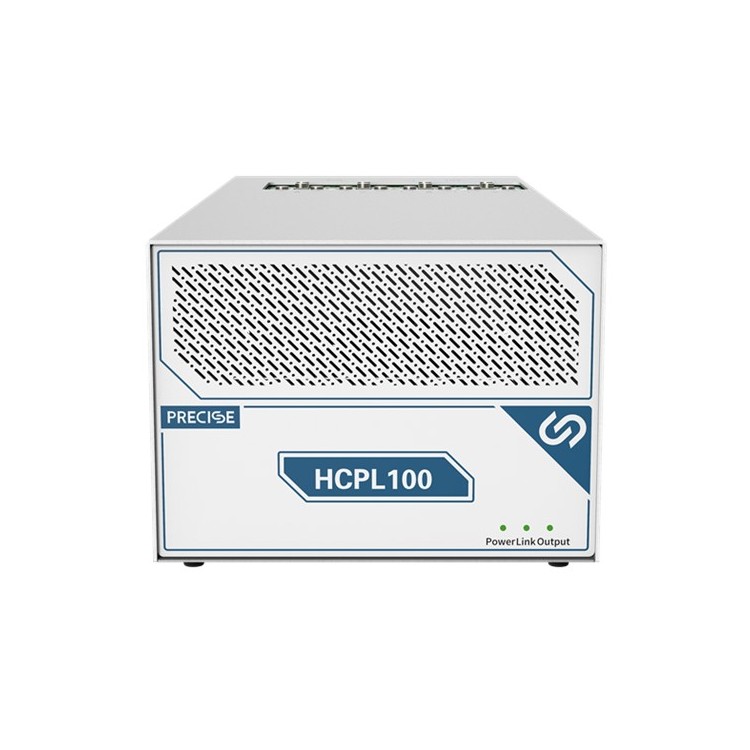

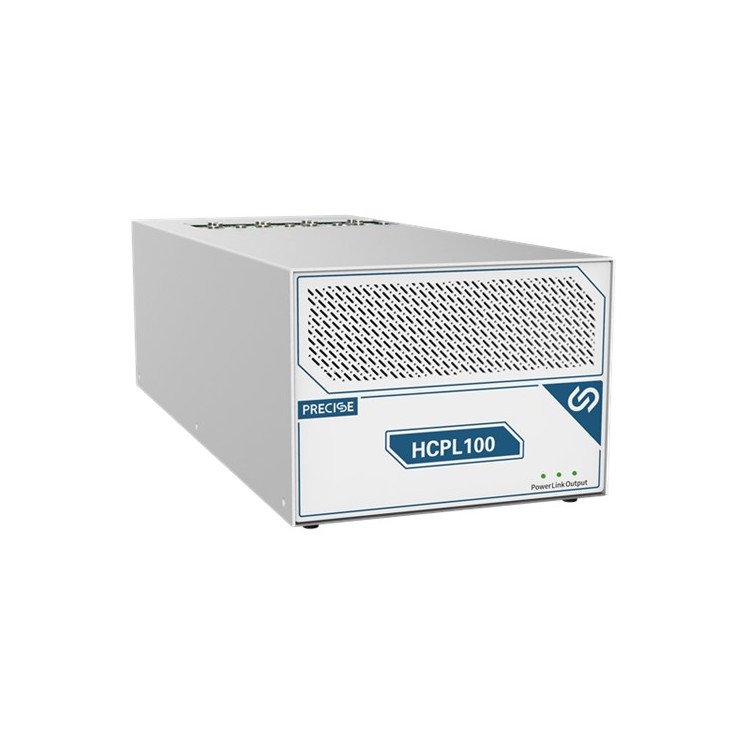

HCPL100功率半导体测试电源高电流脉冲电源特点和优势：

50~500us的脉冲宽度连续可调；

15us的超快上升沿；

同步测量电压；

单台蕞大可达1000A输出；

可极性反转；

0.1%测试精度；详询18140663476

技术指标
电流脉宽  50μs~500μs
脉冲电流上升沿时间   典型时间15us
输出脉冲电流     5 ~1000A量程，精度0.1%FS±1A
输出负载电压要求<12V@1000A
DUT电压测量    2独立通道
DUT电压测量   远端测量，峰值电压测量（取样点可配置）
DUT电压测量    0~0.3V量程，精度0.1%±0.3mV

DUT电压测量   0~3V量程，精度0.1%±3mV

DUT电压测量    0~18V量程，精度0.1%±8mV
电流脉冲输出间隔时间1秒
电流脉冲峰值功率<12kW
支持多设备并联输出超大电流，如3000A
支持输出极性反转
触发信号  支持trigin及trig out
通讯接口 RS232
输入电压  90~264VAC、50/60Hz
输入功率<750W
尺寸：长516x宽250x高160mm

应用领域

肖特基二极管

整流桥堆

IGBT器件

IGBT半桥模块

IPM模块
