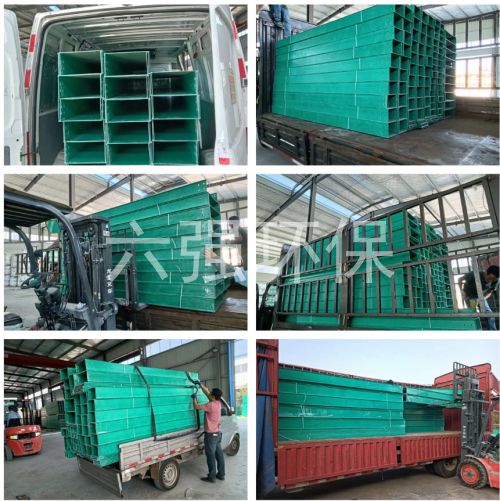

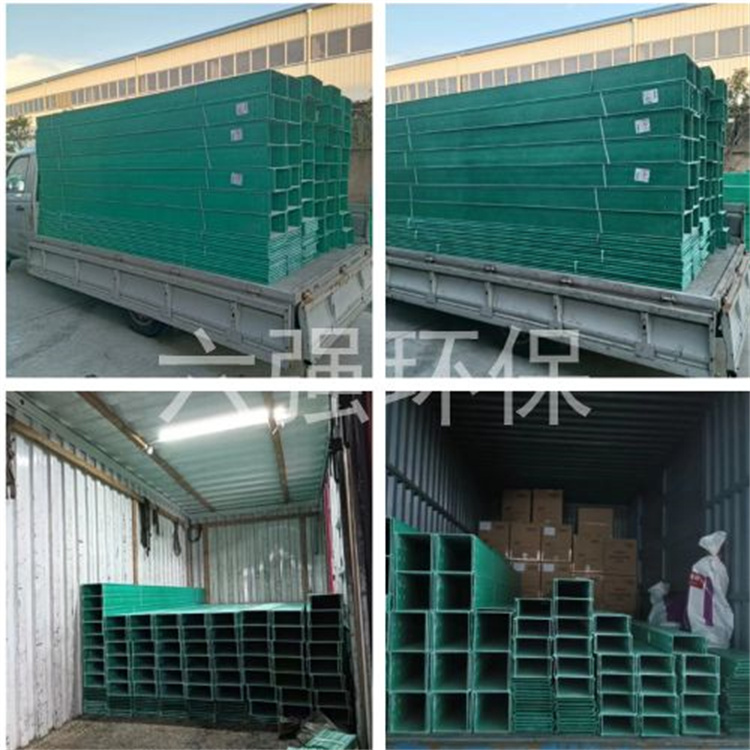

对于“桥架”的定义是,由托架、附件、支(吊)架三类部件构成的,支承电缆线路的,具有连续刚性的结构系统的总称。在房屋建筑工程中,常用桥架一般可分为梯级桥架、托盘桥架(又分为带盖无孔、带盖有孔、无盖有孔等)及槽式桥架等。桥架主要用于敷设电缆。而线槽尚无明确定义。一般认为,与桥架相比,线槽尺寸相对较小,均属于槽式,具有带盖板的封闭型结构,主要用于敷设导线。
在用于敷设消防线路方面,应认为“完全封闭且火灾时不燃”的电缆桥架,才与《建规》gb50016-2006***1.1.6条***款或《高规》gb50045-95第9.1.4.1条(2005年版)中所提及的“封闭式金属线槽”等同。而符合此条件的,仅有带盖槽式桥架(不燃型)或带盖无孔托盘桥架(不燃型)等类型。当以桥架布设消防线路时,必须在设计图纸中详细注明桥架类型、规格。
桥架的结构,可随工艺管道架空敷设,楼板,梁下吊装:室内外墙壁,柱壁隧道-电缆沟壁上的侧装。还可在露天立柱或支墩上安装。大型多层桥架吊装或立装时,应尽量采用工字钢立柱两侧对称敷设。电缆桥架可水平、垂直敷设;可转角.t字形,十字形分支:可调宽、调高、变径。电缆桥架的各种结构和形状,在架设时可以根据不同的要求来配备,减少不***的过程及麻烦,也减少由此导致的不美观而影响整体观感的情况发生

电缆桥架的荷载分为荷载、动荷载和附加荷载。静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度,按电缆敷设的不同路由分别列表统计。动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。对于轻型电缆桥架,一般不考虑动荷载,即不允许在桥架上站(行)人,如果需要考虑站人,则应将跨距适当缩小。附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载,它与安装场所的地区自然气象条件和带电体的性质有关,设计中应根据各种条件加以计算。
