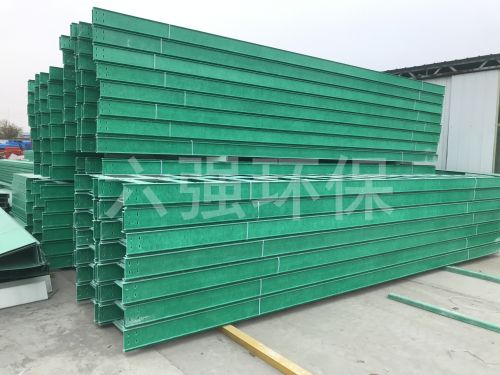

槽式桥架与托盘式电缆桥架的性能及外形区别；电缆桥架是由托盘的直线段、弯通、组件以及托臂(臂式支架)、吊架等构成具有***支承电缆的刚性结构系统之全称.托盘式电缆桥架具有重理轻、载荷大、造型美观、结构简单、安装方便等优点.它既适用于动力电缆的安装,也透用于控制电缆的敷设.托盘式电缆桥架其表面处理分为镀和喷漆两种,在重腐蚀环境中可特殊防腐处理.托盘式电缆桥架备有护罩,所有配件与托盘式、槽式桥架通用.

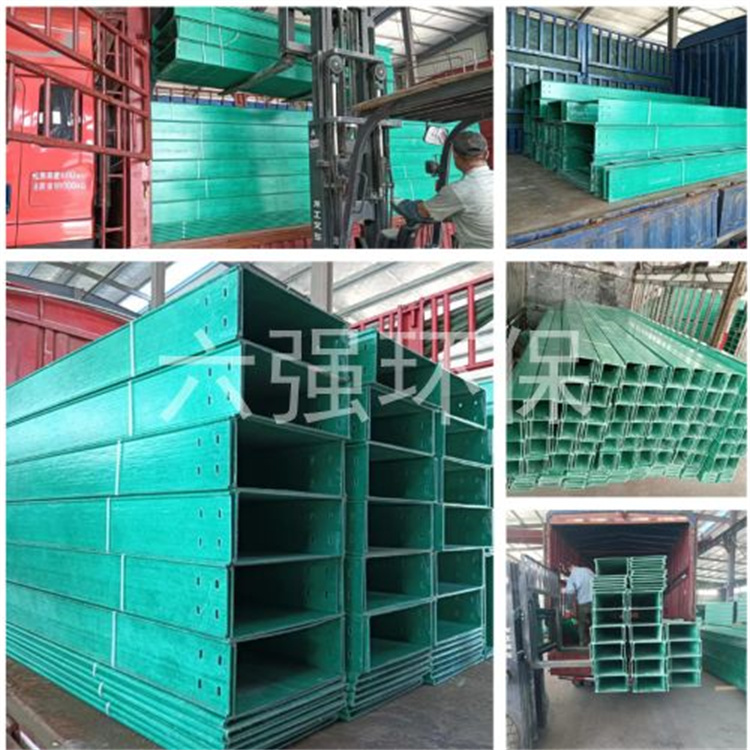

玻璃钢桥架的工程设计标准：《电力工程电缆设计规范》第6章第2节电缆支架，含玻璃钢桥架内容，主要是：1、构成材质一般推荐钢制；当位于强腐蚀环境时，对桥架组成的梯架、托盘、允许采用满足工程条件难燃性的玻璃钢桥架；在技术经济较优的前提下，也可用铝合金桥架。2、金属制桥架应用有防腐处理。对用于大容量发电厂等密集配置场所或重要回路的钢制桥架，强调***防腐处理的耐久性，对强腐蚀环境，推荐采取热浸锌玻璃钢桥架。3、桥架的组成结构，应同时满足强度、刚度及稳定性要求，并规定了桥架饿承载能力，不得超过使桥架zui初产生***变形时的zui大荷载除以安全系数（钢制取1.5）的数值；对反映刚度的均匀荷载作用下的梯架、托盘的相对挠度、钢制托臂在允许承载下的偏斜于臂长比的限值，也明确给出。4、桥架的品种及其适用条件、桥架系统构成的伸缩缝、振动场所的连接固定方式和接地等均有规定。5、有防火要求的金属桥架，应对金属构件外表面施加符合国家有关规定的防火涂层；且具有赧然或耐火的功能；在构造上附加相应措施，以符合《规范》第七章的有关要求。玻璃钢桥架层间配置允许zui小距离与电缆类型、电压等级制约的要求值，则在《规范》第5章中说明。《钢制玻璃钢桥架工程设计规范》含总则、桥架制作、桥架的工程设计3章，现分别简介两章主要内容。

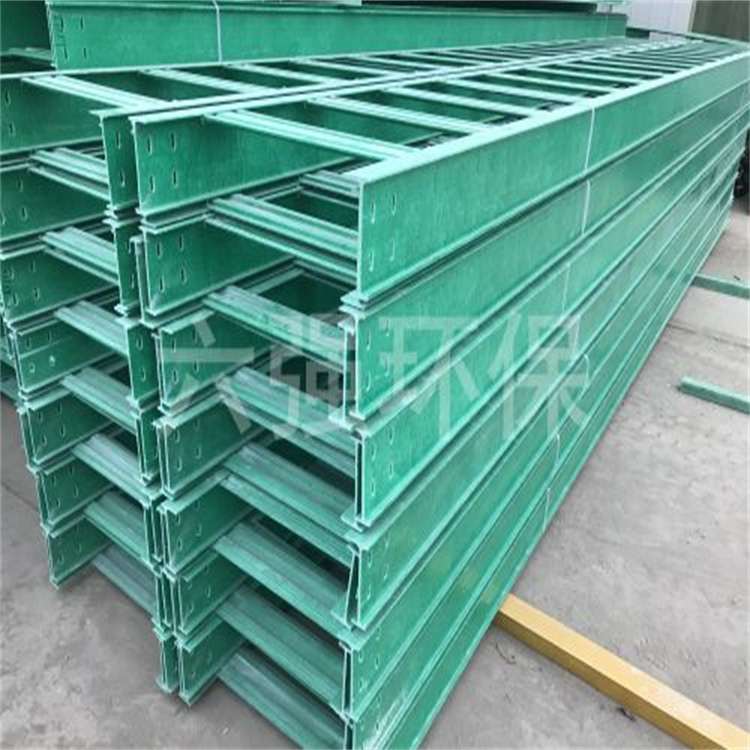

槽式桥架与托盘式电缆桥架使用范围的区别：槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。托盘式缆桥架主要用于敷设截面大数量较少的电力电缆。槽式桥架zui适用于敷设计算机电缆、通信电缆、热电偶电缆及其槽式桥架高灵敏系统的控制电缆等。托盘式桥架适用范围托盘式电缆桥架是石油、化工、轻工、电视、电讯等方面应用zui广泛的一种。槽式桥架一般仪表用的多，电气桥架一般多用梯式桥架和托盘式桥架。其中动力电缆一般只用梯架式桥架。托盘式桥架一般用于控制电缆的敷设。主要是依据电缆散热性能。
