由于设计文件中没有交代清楚电缆桥架采用何种接地方式,导致现场施工人员无法施工.通过查阅规范可知:"金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(pe)或接零(pen)***,且必须符合下列规定:(1)金属电缆桥架及其支架全长应不少于2处与接地(pe)或接零(pen)干线相连接;(2)非镀锌电缆桥架间连接板的两端跨接铜芯接地线,接地线小允许截面积不小于4mm2.""沿电缆桥架敷设铜绞线、镀锌扁钢及利用沿桥架构成电气通路的金属构件,如安装托架用的金属构件作为接地干线时,电缆桥架接地时应符合下列规定:全长大于30m时,应每隔20~30m增加与接地干线的连接点."全厂主干桥架全长约1200m,通过比选采用跨接地线的方式进行接地.桥架之间跨接线采用bvr-1×35mm2,并在室外管廊柱上每隔20~30m设置接地端子箱,zui终接至接地干线.电缆桥架、管架上的各类工艺管道每隔20~30m通过铜芯跨接线与接地端子箱连接,同时电缆支架采用爪型螺母与电缆桥架进行连接固定,使其与电缆桥架形成***的电气连通.电缆桥架是为石油化工装置提供动力的***通道,桥架规划的经济合理、技术可行、运行安全,将为建设单位节约大量的经济投资,包括管架、电力电缆、电缆桥架等.本文对电缆桥架的选型、敷设路径规划、桥架规格及数量的计算、荷载计算、剖面布置、桥架接地等内容及施工现场遇到的一些关乎设计的问题进行了探讨,恐有不足之处,望与同行业者共同进行交流.

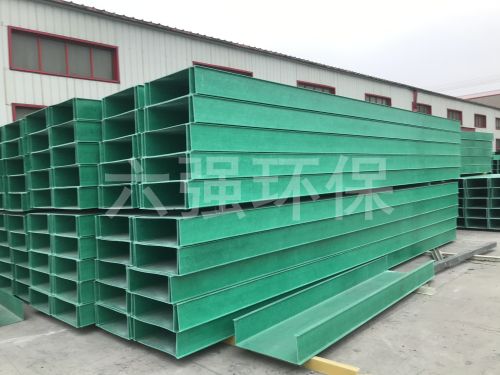

组合式电缆桥架电缆桥架的分类特点和安装要求照着现场的安装随意转向，可以变宽，分引上，引下，在随意的部位不用打孔，不用焊接就把可用管引出，它是属于一种新型的桥架，是电缆桥架中的d二代新产品，使用于各项工程，各个单位，方便工程中的设计，也方便生产时的运输，是一个很***的产品。
电缆桥架安装技术准备及施工过程控制；对于火力发电厂而言,电缆桥架的安装重要性是***的.可现阶段的很多火力发电厂,都运用了新的技术和运行方法,所以在具体的工作当中,电缆桥架安装必须要从两个方面出发,分别为技术准备和施工过程控制.火力发电是一种比较特殊的发电方法,电缆桥架安装涉及到日后的发电数量和发电质量,所以必须要拥有充足的技术准备;施工过程控制中,也要考虑到较多的影响因素,尽量不要造成任何形式的恶性循环.1、电缆桥架安装的技术准备1.1 图纸审核电缆桥架安装是一项系统性较强的工作,其在很多方面都具有较高的标准.技术准备工作中,图纸审核是非常重要的内容,各方面的要求较多.施工人员应针对电缆桥架安装的设计图十分了解,包括设计的重点和具体的意图,都要进行深入的挖掘和分析,这样才能在具体的工作中,将技术手段充分落实,减少***因素的影响.图纸审核的过程中,需要针对重点内容进行分析和了解,包括热控相关测点设计、盘柜位置等等,这些既是细节的设计内容,也是图纸审核的重要指标,因此不能出现任何的差错.图纸的内容必须充实,包括设备的安置、管道的走向等等,这些数据和信息都应该详细的阐述.我国对火力发电厂的关注度较高,电缆桥架安装的好坏,直接影响了日后的发电厂运作.为此,图纸审核工作需要反复开展,不能单纯的从一个角度来判定,减少安全***的不利影响.
