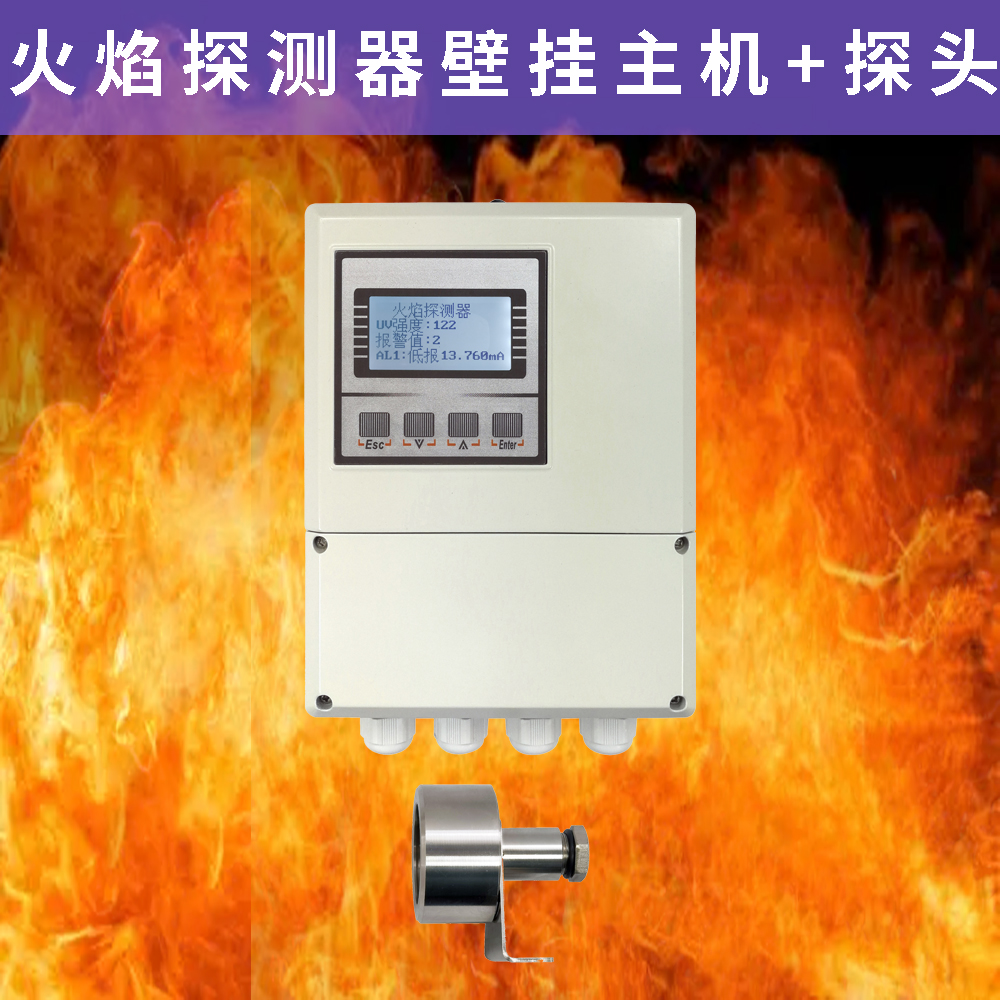

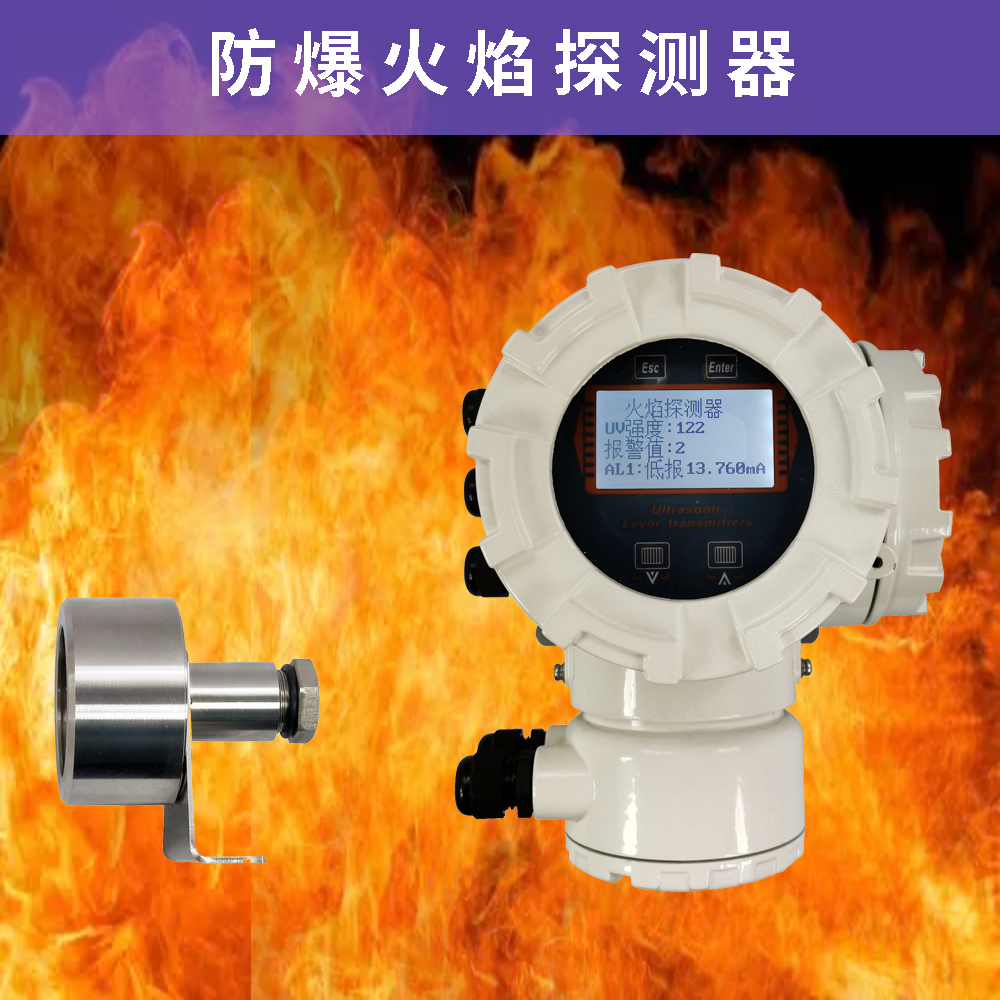

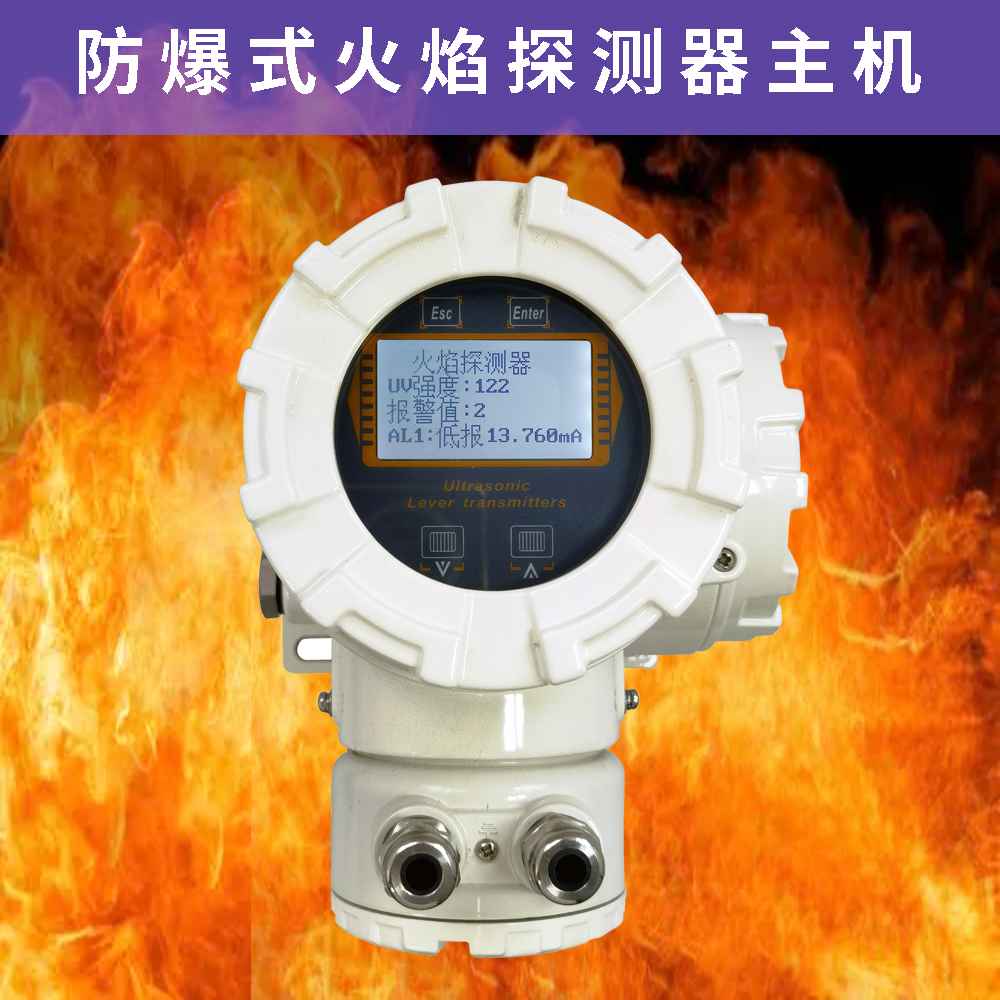

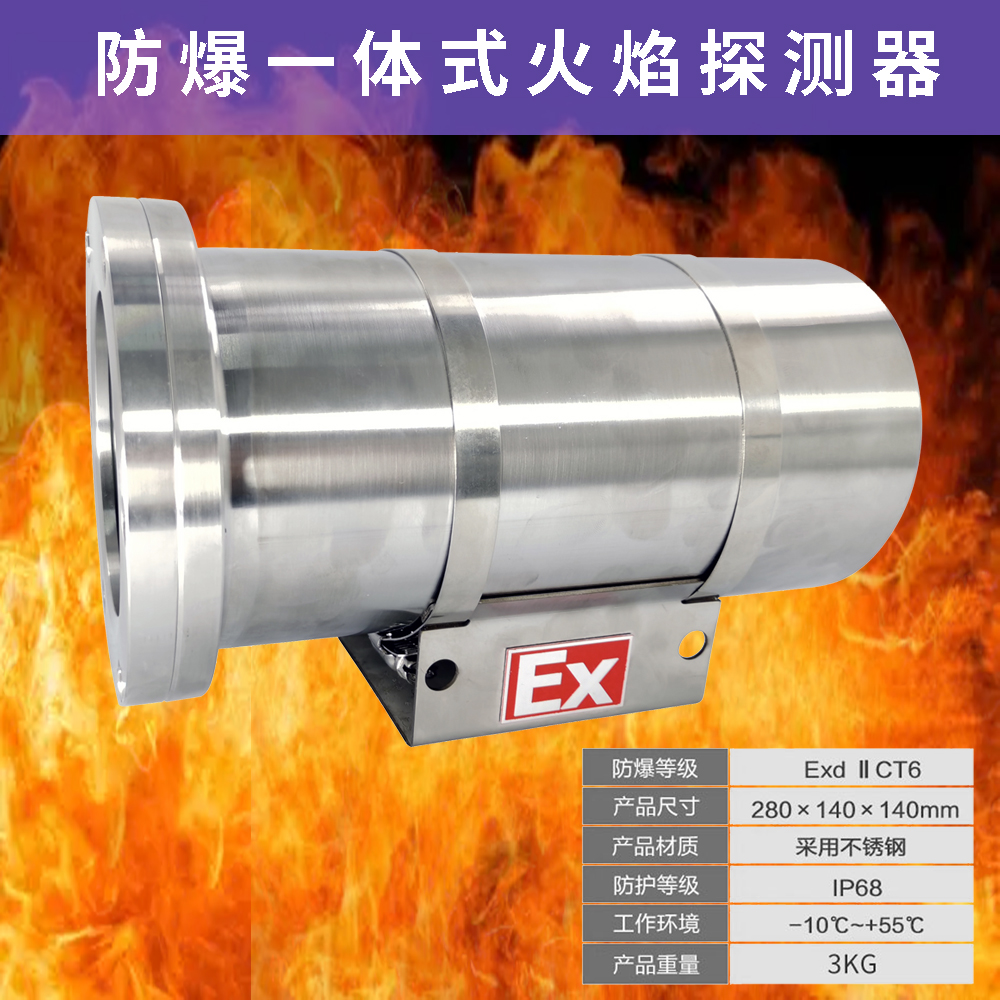

AOFT紫外线火焰探测器

AOFT紫外线火焰探测器（简称探测器）为非编码（继电器输出）感光型探测器，适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，用于火灾发生时易产生明火的火灾探测。本产品结构合理、造型美观、性能可靠、安装方便，是一种可靠性高、抗干扰能力强的火灾探测装置。

    紫外火焰传感器（185-260纳米）能够在火警和爆炸点燃的瞬间对紫外线放射作出快速响应（但紫外线放射源如闪电、电弧焊和正面阳光辐射都会使紫外探测器发生错误报警）。探测器的高亮LED可显示探测器的状态，其自动测试功能可保证探测器在任何时候都能充分发挥其功能。

    主要技术参数

    ①、供电电源：24VDC；

    ②、火焰感应：当检测到火焰时，仪表正常动作；

    ③、变送输出：4~20mA，电流型变送器输出负载阻抗：<300；

    ④、通讯输出：带RS485通讯隔离接口；

    ⑤、报警输出：带一路继电器输出，继电器容量：0.5A/240V AC，阻性；

    ⑥、报警状态输出：正常工作时，输出4mA±1mA；

    报警时，输出12mA±1mA。

    试验、安装与接线

    1、试验：每只探测器进线口均外引四根导线，用于检验探测器，用户开箱后应尽快做报警试验。将DC24V电源线接在探测器的DC24V电源端子（注意区分正负极性），另外两根线为无源触点。探测器探测范围内无明火时，无源触点间的电阻为无穷大，当探测范围内有明火时，无源触点之间的电阻为零。注：产品外接的四根导线只是用于检验产品用，产品向系统连接时，应将试验用线去掉，采用截面积S≥1.0mm2的通用电缆连接，否则，防爆探测器将失去防爆性能。

    2、安装:将探测器的固定架安装在墙壁上,再将防爆外壳连接在固定架上.电缆的引入装置:采用封口螺帽压紧密封圈结构。

    3、接线：松开探测器的固定螺钉，打开接线腔，将电缆线分别接在接线端子上。连线接好后，将盖与体装好。

    调试

    警告：请待全部探测器都安装完毕后再接通电源。

    1、探测器安装结束后或每次定期维护保养后须进行测试。

    2、测试内容：

    模拟火警：探测器接通电源后，用点燃的的打火机、蜡烛等紫外辐射光源接近探测器，探测器应报火警，探测器的火警指示灯点亮，输出触点闭合。

    3、测试结束后，用切断电源的方法复位探测器，并通知有关管理部门系统恢复正常。
