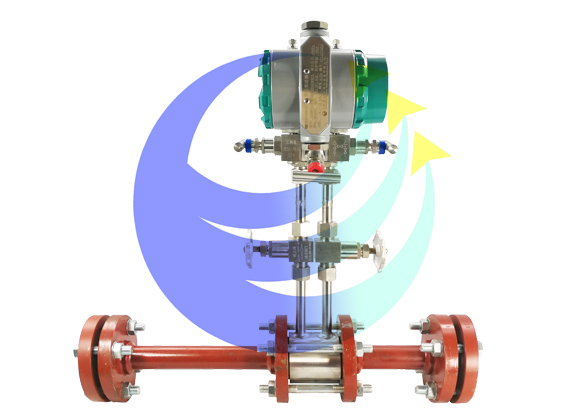

AOLG系列节流装置

 一、概述及工作原理

    充满管道的流体，当它们流经管道内的节流装置时，流速将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力降低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。但是，压差的大小不仅决定于流量，而且还与其它许多因素有关，例如，当节流装置型式或管道内流动介质的物理性质如密度、粘度等不同时，在同样大小的流量下产生的压差也是不同的。

    节流装置是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量：节流装置包括环室孔板、喷嘴、经典文丘里管等。

    节流装置是与差压变送器配套使用，可测量液体、蒸汽、气体的流量，它广泛应用于石油、化工、冶金、电力、轻工等部门。

    二、主要技术特性

    1、角接取压标准孔板，适用于管径50mm至1000mm以上。雷诺数Red的范围为5×103—107。直径比为β（为0.22至0.80）。

    角接取压标准孔板的雷诺数Red min推荐值。

    如角接取压标准孔板在上表所列的雷诺数以上使用时，由于流量变化所引起的流量系数变化与实际值相比不超过0.5%。

    2、角接取压标准喷嘴：适用于管径为50mm至500mm之间，雷诺数Red范围为2×104—2×106之间，直径比β（为0.32至0.80范围内）。、

    角接取压标准喷嘴的雷诺数Red min推荐值
