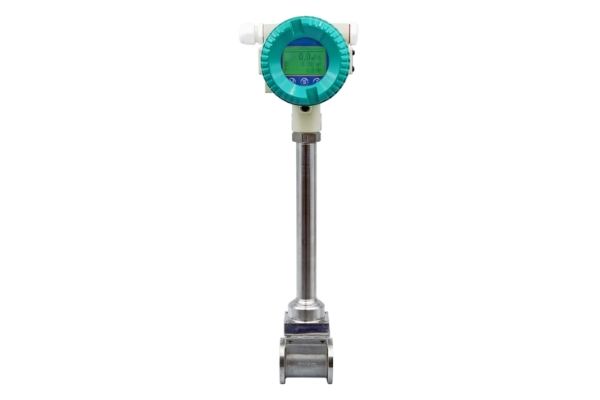

AOLU系列涡街流量计

  一、概述及工作原理

    AOLU系列智能满管式涡街流量计的系列产品是我公司自主开发的新一代流量计，该仪表采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。

    本产品是一种新型应力式涡街流量变送器。传感器输出的电压脉冲频率信号，便于与计算机联用，可输出4-20mA标准信号。

    可广泛应用于石油、化工、冶金、电力、 医 药、纺织及自来水、天然气站的供水、供气管线的计量与控制等。

    涡街流量传感器/变送器安装于管道上，流量积算仪或计算机安装于控制室并向涡街流量传感器/变送器提供电源，两者之间用屏蔽电缆连接。

    分体型涡街流量计电路部分与表体分离。电路部分安装在环境良好，检测方便的位置，其x与表体之间在出厂时已用≤10m的专 用电缆连接。

    二、结构及原理

    本产品是基于卡门涡街原理，如果将一个非流线形物体的探头（如三角柱体）垂直插入管道液体中，当流速足够大时，在流量元件的下游便会交替地产生旋涡，随着旋涡尺寸的变大，便会离开流量元件的下游流去，形成两列旋涡，即涡街（如右图）。这一过程称为旋涡的剥离。旋涡剥离的频率与流体的流动速度及柱状物的宽度有关，在一定的流速范围内，与介质流速成线性关系，且这一关系不受流体的密度、粘度、压力、温度的影响。由于旋涡分离在柱体两侧产生压力脉动，探头体产生交变应力，埋设在探头体内的压电晶体元件受交变应力作用而产生交变电荷。检测放大器将交变电荷进行变换处理后，输出频率与介质流速成正比脉冲信号，送至积算仪（或智能表的积算单元）进行处理和显示或输出4～20mA标准电流信号。

    三、特点

    1、介质通用性好，可测量液体、气体

    液体：水、软化水、汽油、煤油、柴油、液化石油、液氨、光气、烷、烯、醇、醛等各种化工液体

    气体：空气、氧气、氮气、天然气、液化气、氨气、氯气、烷、烯、烃等各种气体

    无可动部件，结构简单，可靠性高。

    2、本体及漩涡发生体结构采用高质量不锈钢，使用寿命长

    3、仪表的流量参数不受测量的压力、温度、密度、粘度及其组分等参数的影响。

    4、仪表精度高，重复性好；测量范围宽，可达1:15以上。

    5、仪表压力损失小，运行费用低，更具节能意义。

    6、输出信号与流量呈线性关系，具有脉冲信号、模拟信号等。

    7、采用双压电晶体新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力。

    外形结构及安装尺寸

    外形安装尺寸

    安装尺寸（单位:mm）
