AOLG-I/C 系列标准喷嘴节流装置

适用范围

    标准喷嘴肯有高温高压、耐冲击、使用寿命长、测量范围大、测量精度高的特点。适用于电厂高温高压蒸汽流量，热网管路，流速大和流体和流量的测量 。具体有两种：

    ISA1932 喷嘴（标准喷嘴）和长径喷嘴。

    ●主要技术规范

    ▲主要技术特性

    角接取压标准喷嘴：适用于DN50—1000mm，PN1.0—32MPa，雷诺数Red 范围为2×104—2×106 之间，直径比β（为0.32 至0.80 范围内）。角接取压标准喷嘴的雷诺数Red min 推荐值

    β Red min β Red min β Red min

    0.320 4.05×104 0.500 4.94×104 0.675 4.66×104

    0.350 3.93×104 0.525 5.22×104 0.700 3.42×104

    0.375 3.95×104 0.550 5.49×104 0.725 2.00×104

    0.400 4.04×104 0.575 5.69×104 0.750 2.00×105

    0.425 4.19×104 0.600 5.78×104 0.775 2.97×105

    0.450 4.40×104 0.625 5.69×104 0.800 5.19×105

    0.475 4.66×104 0.650 5.35×104

    如角接取压标准喷嘴在上表所列的雷诺数以上使用时，由于流量变化所引起的流量系数变化与实际值相比不超过0.5%。

    规格与结构

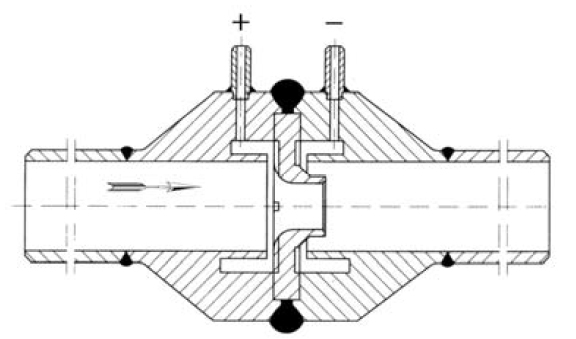

    ISA1932 喷嘴

    ●长径喷嘴

    组合式经距取压长径喷嘴流量装置是测量流量的差压发生装置，配合各种差压变送器，可测量圆管中各种流体流量，尤其适用于测量充满圆管的高温、高压的液体。

    ▲性能与用途

    ·本装置适用于测量充满圆管的高温高压液体（特别使用于6—360MW汽轮发电机组的主蒸汽管道）。

    ·使用条件：管道内径：50mm≤D≤630mm 直 径 比：0.20≤β≤0.80

    雷诺数：104≤Red≤107 相对粗糙度：K/D≤10×10-4

    ·本装置不能逆向运行

    ·雷诺数推荐值

    β αβ2

    Redmin

    (×104)

    β αβ2

    Redmin

    (×104)

    β αβ2

    Redmin

    (×104)

    0.20 0.0387 5.25 0.45 0.1970 11.8 0.70 0.5294 18.4

    0.25 0.0604 6.45 0.50 0.2454 13.2 0.75 0.6395 19.7

    0.30 0.0868 7.87 0.55 0.3009 14.5 0.80 0.7814 21.0

    0.35 0.1182 9.18 0.60 0.3650 15.8

    0.40 0.1548 10.5 0.65 0.4400 17.1

    规格与结构

    ▲主要产品品种规格

    型号 蒸气量t/h 使用压力、温度 管径 发电机组MW

    AOLCP—39—1 35 φ159×7 6

    AOLCP—39—2 65 φ219×9 12

    AOLCP—39—3 130

    3.9Mpa，450°C

    φ273×11 25

    AOLCP—100—1 130 φ219×16 25

    AOLCP—100—2 220、410

    10Mpa，540°C φ273×20 50、100

    AOLCP—140—1 400 14Mpa，555°C φ273×30 125

    AOLCP—140—2 670 14Mpa，540°C φ377×36 200

    AOLCP—170—1 1000 17Mpa，555°C φ377×56 300

    ·本装置包括测量管、喷嘴、取压接管、支承换、销子及铭牌。

    ·测量管总长度为6D（前4D，后2D）。

    ·测量管取压接管的材料为12Cr1Mov，喷嘴支承环的材料为1G18Ni9Ti，特殊材料订货时面议。

    ·建议采用高比值长径管（我厂一直都采用高比值），如果采用低比值长径喷嘴，建议β大于0.32，因为β太小，损失太大（可改变变送器量程即可）。如果一定采用β小于0.3125 的低比值长径喷嘴，则下游取压孔不能超过喷嘴出口边缘。

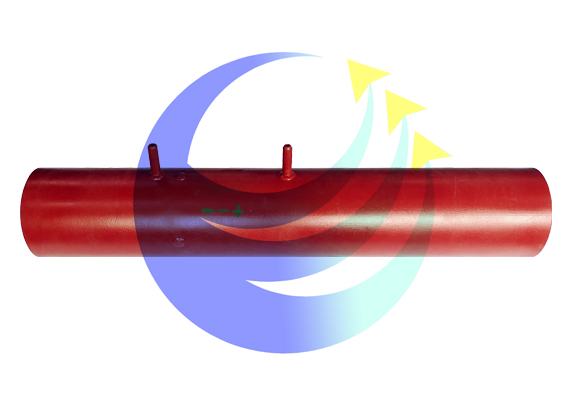

    长径喷嘴：
