一、概述
AO3051LT液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液相介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mA信号输出。AO3051LT液位变送器采用标准的法兰进行安装联接，有平法兰和插入法兰供用户选择。安装法兰标准按ANSI 3英寸、4英寸，规格有150LB和300LB的法兰。法兰膜片材料有316L、哈氏合金、蒙乃尔、钽等。AO3051LT液位变送器本体采用精巧型小膜盒电容传感器，品种规格齐全、安装使用简便。为适应国内自动化水平，该系列产品有普通模拟输出型和带HART现场总线协议的智能型两种产品。
二、特点
精度高; 稳定性好;
固体元件,接插式印刷线路板; 小型、重量轻、坚固抗振；
量程、零点外部连续可调； 阻尼可调；
单向过载保护特性好； 无机械可动部件，维修工作量24小时使用；
接触介质的膜片材料可选择；膜片可选316L、TAN、HAS-C、MONEL等耐腐蚀材料
智能HART现场总线协议。
三、技术参数
1、技术指标 | |||
使用对象 | 液体 | ||
测量范围 | 0～1KPa至0～7000 KPa | ||
输 出 | 4～20mA DC，，智能HART现场总线协议信号输出。 | ||
电 源 | 24V DC，可在12V DC工作(带LCD显示低15VDC)，高45VDC。 | ||
负载特性 | |||
正、负迁移 | 不管输出如何，正负迁移后，其量程上、下限不得超过量程的极限。0-100 %基准量程 | ||
温度范围 | -40℃～+85℃ 灌充硅油测量元件的工作温度（介质温度）：-40℃～+149℃ | ||
湿度范围 | 相对湿度为1～100 | ||
感器容积变化量 | 小于0.16cm3 | ||
指示表 | 数显式 | ||
防爆类型 | 隔爆型Exd II CT6; 本安型Exib II CT6 | ||
量程和零点 | 可通过表头按键更改 | ||
超压极限 | 量程为6MPa以下的施加：0（绝 对压力）～14MPa； | ||
阻 尼 | 在0～32秒之间连续可调。 | ||
启动时间 | 2秒，不需预热。 | ||
2、性能指标 | |||
综合精度 | 调校量程的±0.1%，±0.2%(标配精度为±0.1%，若选择其它精度请在订货选型时注明。) | ||
稳定性 | 六个月内不超过变送器精度 | ||
温度影响:在大量程时(-10℃-60℃)每30℃变化量:(智能型*) | 量程代号或名称 | 精 确度等级 | |
0.1级 | 0.2级 | ||
3 | / | ≤±0.30% | |
4、5、6 | ≤±0.10% | ≤±0.20% | |
远传、液位 | / | / | |
静压影响 | 量程代号或名称 | 精 确度等级 | |
0.1级 | 0.20级 | ||
3 | / | 0.50% | |
4、5、6 | 0.10% | 0.30% | |
振动影响 | 在任意轴向上，频率为200Hz，引起的误差为大量程的±0.05%/g，量程代号2（微差压）为±0.25%/g | ||
电源影响 | 小于输出量程的0.005%/V。 | ||
负载影响 | 电源稳定时，无负载影响。 | ||
安装位置影响 | 大可产生0.24KPa的零点误差，但可校正，对量程无影响。 | ||
3、结构指标 | |||
结构材料 | 隔离膜片：316不锈钢、哈氏合金C、蒙乃尔合金、钽。 O型圈（介质接触处）：氟橡胶。 法兰和螺栓：316不锈钢。 灌充液：硅油或惰性油。 电气壳体：低铜铝合金。 螺栓：碳钢镀铬 | ||
引压连接件 | 在压力容室上的连接螺孔为1/4NPT，引压接头上的连接螺孔为1/2NPT，其中心距见各种型号的外形尺寸图，信号电缆连接螺孔为M20×1.5 | ||
外壳防护等级 | IP65 | ||
重 量 | 3.9kg（不包括选件,带法兰变送器除外） | ||
*.-30℃- -10℃;60℃-85℃温漂为表列数值的1.5倍.非智能型温漂为智能型的3倍.

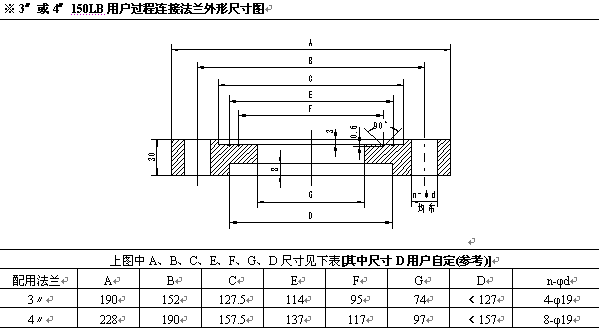

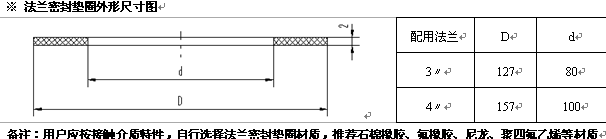

结构尺寸

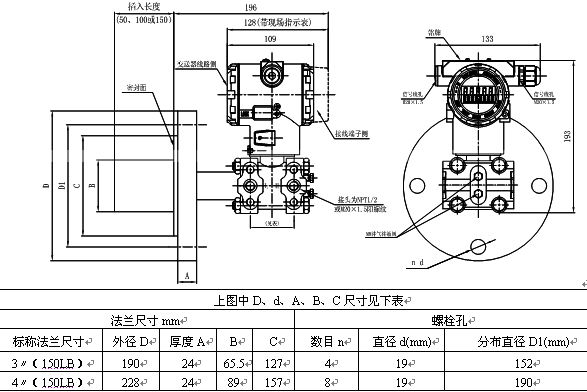

四、AO3051LT系列外形尺寸图
