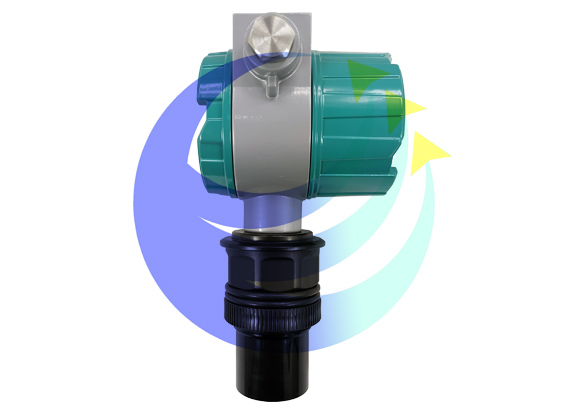

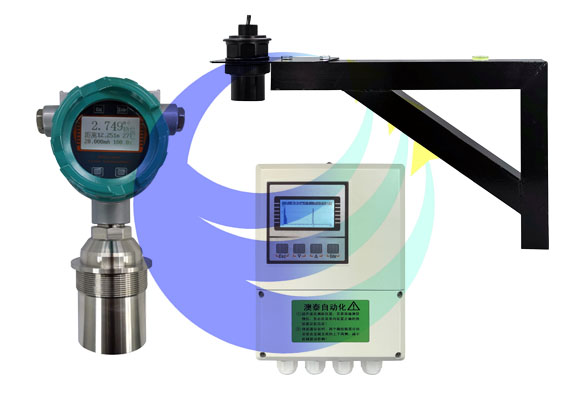

AOSL5/7系列超声波物位仪表

 一、原理

    超声波物位计的工作原理是由换能器（探头）发出超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示：S=CxT/2。

    由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。

    二、特点

    由于采用了先进的微处理器和独特的回波处理技术，超声波物位计可以应用于各种复杂工况。“换能器内置温度传感器，可实现测量值的温度补偿。超声波换能器发射功率能够根据回波分析算法适时调节，从而实现准确测量。

    1、供电电压

    4…20mA /HART（两线制）  电源供电和电流信号共用一根两芯线缆。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个安全栅。

    4…20mA /HART（四线制）  电源供电和电流信号各自分别使用一根两芯线缆。具体供电电压范围参见技术数据。

    标准型仪表电流输出可采用接地形式输出。防爆型仪表电流输出须浮空输出。仪表及接地端子应保证良好接地，通常接地可连接到罐的接地点上，若是塑料罐则应接到邻近的大地上。

    连接电缆的安装

    2、一般介绍

    供电电缆可使用普通两芯电缆，电缆外径应为5…9mm，以确保电缆入口的密封。如果存在电磁干扰，建议使用屏蔽电缆。

    4…20mA /HART（两线制）  供电电缆可使用普通两芯电缆。

    4…20mA /HART（四线制）  供电电缆应使用屏蔽电缆。

    电缆的屏蔽和接线

    屏蔽电缆两端均应接地。在传感器内部，屏蔽必须直接连接内部接地端子。外壳上的外部接地端子必须连接大地。

    如果有接地电流，屏蔽电缆远离仪表一侧的屏蔽端必须通过一个陶瓷电容（比如：1μF 1500V）接地，以抑制低频接地电流，同时仍可以防止高频干扰信号。

    本产品使用时须用安全栅供电。AO5041-1安全栅系本产品的关联设备，防爆形式为本质安全型。防爆标志：[Exia] ⅡB，供电电压24V DC±5%，短路电流为100mA，工作电流4…20mA。

    所有电缆均要采用屏蔽电缆，大长度500米。分布电容≤0.1μF/Km、分布电感≤1mH/Km。超声波物位计安装时必须接大地。不得使用其它未经防爆检验的关联设备。

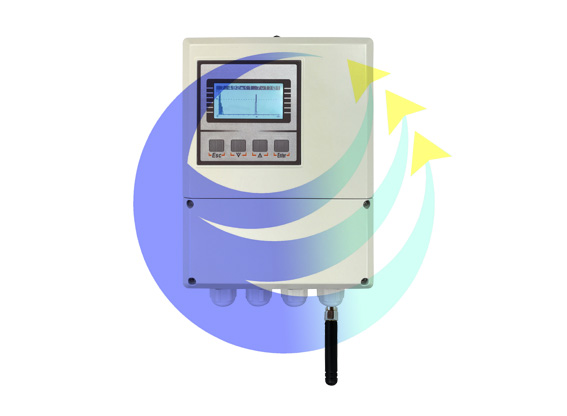

    物联网产品：

    12VDC供电，RS485输出，低功耗，经济，适合大量布使用，用在江、河、渠等水位测量！

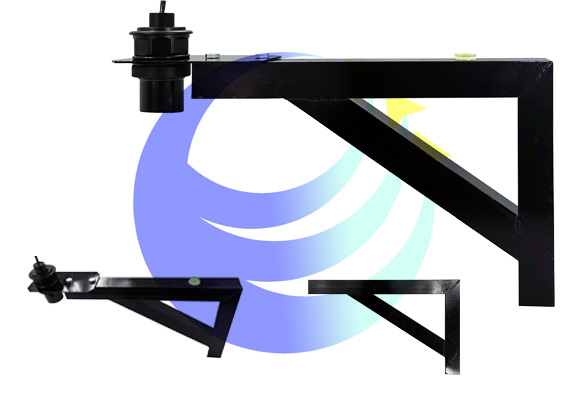

    安装支架：
