AOUL40系列导波雷达物位计

 一、特性及优势

    测量不受下列因素影响：

    －液体密度，固体物料的疏松程度

    －温度

    －加料时的粉尘

    液体表面的泡沫对测量无影响

    同轴杆式的探头测量不受罐体及安装短管的内部结构的影响

    探杆和探缆可更换

    HART或PROFIBUS-PA通信协议及基金会现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件AOPF实现简单的组态设定和编程

    测量原理

    导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行；运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离，探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接受，并将距离信号转化为物位信号。

    二、输入

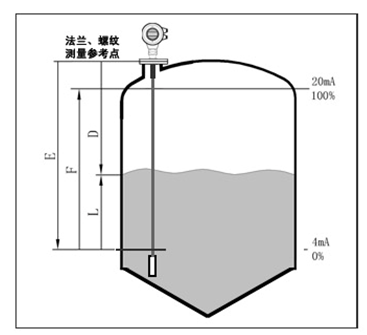

    反射的脉冲信号沿缆绳传递至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2    其中C为光速

    因空罐的距离E已知，则物位L为：   L=E-D

    三、输出

    通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

    产品简介：
