安沃驰气源处理单元换向阀0821300931

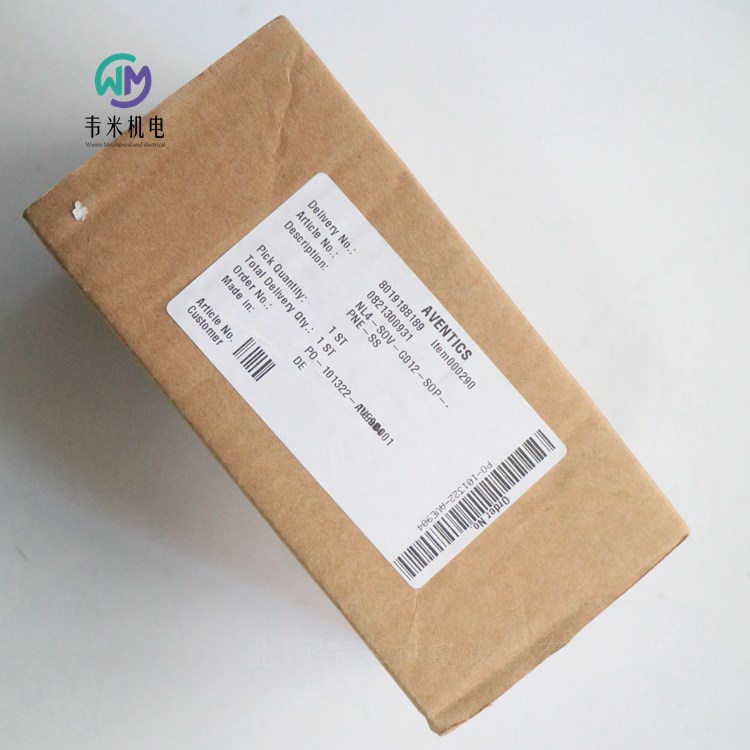

安沃驰气源处理单元换向阀0821300931，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS二位三通换向阀，气动操作, 系列 NL4-SOV 0821300931

NL4-SOV-G012-SOP-PNE-SS

AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。

特点

易于装配

提供手动、半自动或全自动冷凝液排放

提供透明储液器

错齿式，易于维护

规格

操作气动

组成部分二位三通换向阀

额定流量Qn4000 l/min

压缩空气连接G 1/2

运行压力0 bar

运行压力16 bar

连接类型管式连接

密封原理软密封

结构特点提动阀

可以组装成块可以组装成块

控制压力2.5 bar

控制压力16 bar

环境温度-10 °C

环境温度60 °C

介质压缩空气, 中性气体

压缩空气连接 排气G 1/2

额定流量Qn 1 向 24000 l/min

额定流量 Qn 2 向 31600 l/min

重量1 kg

材料：外壳压铸锌

密封件材料丙烯树胶

前盖板材料合成材料

安沃驰AVENTICS传感器, 系列 ST6-R412022874

6 mm T-沟槽带电缆多芯插头, M8x1, 3-針, 带滚花螺钉UL 认证簧片型直接安装用于系列 PRA, PRE, CCI, KPZ, SSI, GPC, CVI间接安装用于系列 TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR

连接方式型 簧片型

开关逻辑电路 常开

电缆长度 0.5 m

外壳 聚酰胺

电缆外皮 聚氨酯 聚氯乙烯

固定螺栓 不锈钢

电缆 带电缆

CE认证,cULus,RoHS

防护等级 IP65,IP67

芯数 3-針

接口尺寸 M8x1

类型 多芯插头

凹槽宽度 6 mm T-沟槽

用于系列 PRA,PRE,CCI,KPZ,SSI,GPC,CVI

合格证书 CE认证, cULus, RoHS

低 / 高环境温度 -30 ... 80 °C

防护等级 IP65 IP67

开关点精度 ±0,1 mT

额定电流，接通状态 < 30 mA

静态电流（无负荷） < 8 mA

小 / 大运行电压 DC  10 ... 30 V DC

小 / 大运行电压 AC  10 ... 30 V AC

滞环 ≥ 0,2 mT

开关逻辑电路 常开

开关容量 3 管道：大  6 W

发光二极管状态显示 黄色

振动阻力 10 - 55 Hz, 1 mm

冲击阻力 30 g / 11 ms

电缆长度 L 0,3 0,5 m

安沃驰AVENTICS传感器, 系列 SN6-R412000823

多芯插头, B型 工业, 2-針ATEX簧片型间接安装用于系列 TRB, ITS

连接方式型 簧片型

外壳 聚醚氨

ATEX

防护等级 IP65

芯数 2-針

接口尺寸 B型 工业

类型 多芯插头

合格证书 ATEX

ATEX 类型 G II 3G Ex nC nA IIC T4 Gc

ATEX 类型 D II 3D Ex tc IIIB/IIIC T125°C Dc

低 / 高环境温度 -10 ... 50 °C

防护等级 IP65

开关点精度 ±0,1 mT

小 / 大运行电压 DC 21,6 ... 26,4 V DC

小 / 大运行电压 AC 210 ... 240 V AC

发光二极管状态显示 黄色

安沃驰AVENTICS过滤器, 系列 NL4-FLS-0821303545

组成部分 过滤器

清除冷凝物 全自动，无压打开

过滤器气孔直径 5 μm

透视玻璃 配有可视玻璃

外壳 压铸锌

气杯 压铸锌

密封件材料 丙烯树胶

适合ATEX

额定流量Qn 4000 l/min

压缩空气连接 G 3/4

结构特点 标准过滤器, 可以组装成块 金属容器，配有可视玻璃

组成部分 过滤器

安装位置 垂直

合格证书 适合ATEX

工作压力范围 1,5 ... 16 bar

低 / 高环境温度 -10 ... 60 °C

介质温度范围 -10 ... 60 °C

介质 压缩空气 中性气体

过滤器的集水杯容积 50 cm3

滤清器滤芯 可替换

过滤器气孔直径 5 μm

清除冷凝物 全自动，无压打开

重量 1,29 kg

压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。

请注意：聚碳酸酯材质的容器易受溶剂侵蚀

流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。

由于结构原理，同样适用于液体油或水的分离。

适用于在 1、2、21、22 Ex 区内使用.

根据ISO 8573-1:2010 标准可达到的压缩空气等级 6 : 7 : -

安沃驰AVENTICS过滤器, 系列 AS3-FLS-R412007006

组成部分 过滤器

清除冷凝物 半自动，失压开启

过滤器气孔直径 5 μm

透视玻璃 配有可视玻璃

外壳 聚酰胺

气杯 压铸锌

密封件材料 丙烯树胶

适合ATEX

额定流量Qn 3500 l/min

压缩空气连接 G 3/8

结构特点 标准过滤器, 可以组装成块

组成部分 过滤器

安装位置 垂直

合格证书 适合ATEX

工作压力范围 1,5 ... 16 bar

低 / 高环境温度 -10 ... 50 °C

介质温度范围 -10 ... 50 °C

介质 压缩空气 中性气体

过滤器的集水杯容积 49 cm3

滤清器滤芯 可替换

过滤器气孔直径 5 μm

重量 0,723 kg

压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。

请注意：聚碳酸酯材质的容器易受溶剂侵蚀，

适用于在 1、2、21、22 Ex 区内使用.

流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。

由于结构原理，同样适用于液体油或水的分离。

根据ISO 8573-1:2010 标准可达到的压缩空气等级 6 : 7 : -

安沃驰AVENTICS线圈, 系列 CO1-1824210220

A 型线圈宽度 30 mm功率 消耗 DC 6 W保持功率 AC 8 VA接通 电源 AC 11,5 VA

线圈宽度 30 mm

外壳 热塑性橡胶

标准化电路接口 EN 175301-803, A型

防护等级 IP65

芯数 3-針

类型 多芯插头

工作电压 AC 220 V

工作电压 AC 230 V

工作电压DC 110 V

标准化电路接口 EN 175301-803, A型

电路接口 多芯插头, 3-針

低 / 高环境温度 50 °C

防护等级 配有阀连接器/插头 IP65

暂载率ED 100 %

重量 0,11 kg

安沃驰AVENTICS线圈, 系列 CO1-0498317103

B型 工业线圈宽度 22 mm保持功率 AC 8 VA接通 电源 AC 10 VA

线圈宽度 22 mm

标准化电路接口 ISO 6952

防护等级 IP65

接口尺寸 B型 工业

类型 多芯插头

工作电压 AC 110 V

标准化电路接口 ISO 6952

电路接口 多芯插头, B型 工业

低 / 高环境温度 50 °C

防护等级 配有阀连接器/插头 IP65

暂载率ED 100 %

重量 0,051 kg

AVENTICS安沃驰E/P压力调节阀, 系列 ED02-R414002411

Qn = 120 l/min压缩空气 接口 出口 G 1/8, 1/8 NPT电子连接 通过信号接口信号连接 (输入和输出比特), 多芯插头, M12, 5-針

外壳 铝材-压铸件,钢

密封件材料 氢化--树胶

CE认证

防护等级 IP65

接口尺寸 通过信号接口

额定流量Qn 120 l/min

滞环 < 0.05 bar

压缩空气 接口 人口 G 1/8,1/8 NPT

压缩空气 接口 出口 G 1/8,1/8 NPT

工作电压DC 24 V

结构特点 提动阀

安装位置 ±α = 0 ... 90° ±β = 0 ... 90°

合格证书 CE认证

大运行压力 12 bar

低 / 高环境温度 0 ... 50 °C

介质温度范围 0 ... 50 °C

压缩空气 接口 人口 G 1/8 1/8 NPT

压缩空气 接口 出口 G 1/8, 1/8 NPT

介质 压缩空气

颗粒大小 max. 50 μm

压缩空气中的含油量 1 mg/m3

额定流量Qn 120 l/min

控制方式 模拟量

工作电压DC 24 V

电压偏差 DC -20% / +20%

允许的脉动 5%

功率消耗 max. 300 mA

防护等级 IP65

重量 0,32 kg

额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

不含机油、干燥的空气可以询问安装在其它的位置。

ED02 系列的阀门可通过拉杆锁闭（见附件）。

只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。

压缩空气接头的螺纹分别适合采用 G1/8 和 1/8 NPTF。

AVENTICS安沃驰E/P压力调节阀, 系列 ED05-5610141320

安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。

外壳 铝材-压铸件,钢

密封件材料 氢化--树胶

CE认证

防护等级 IP65

接口尺寸 ISO 15217, C 型

类型 多芯插头

额定流量Qn 1000 l/min

滞环 < 0.06 bar

压缩空气 接口 人口 G 1/4

压缩空气 接口 出口 G 1/4

工作电压DC 24 V

结构特点 提动阀

安装位置 α = 0-90° β = 0-90°

合格证书 CE认证

大运行压力 11 bar

低 / 高环境温度 0 ... 70 °C

介质温度范围 0 ... 70 °C

压缩空气 接口 人口 G 1/4

压缩空气 接口 出口 G 1/4

压缩空气连接 排气 G 1/4

介质 压缩空气

颗粒大小 max. 50 μm

压缩空气中的含油量 0 ... 1 mg/m3

额定流量Qn 1000 l/min

控制方式 模拟量

工作电压DC 24 V

电压偏差 DC -20% / +20%

滞环 < 0.06 bar

允许的脉动 5%

防护等级 IP65

重量 1,1 kg

额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

不含机油、干燥的空气可以询问安装在其它的位置。

只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。
