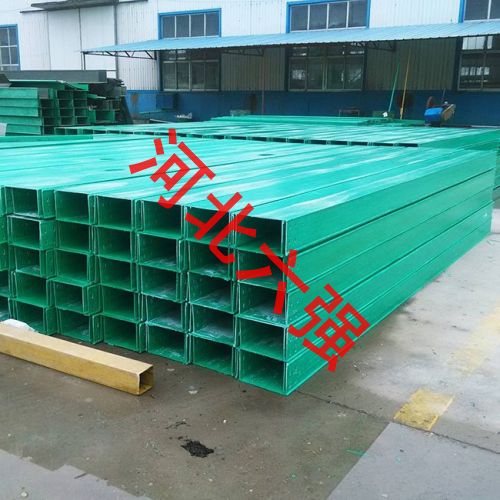

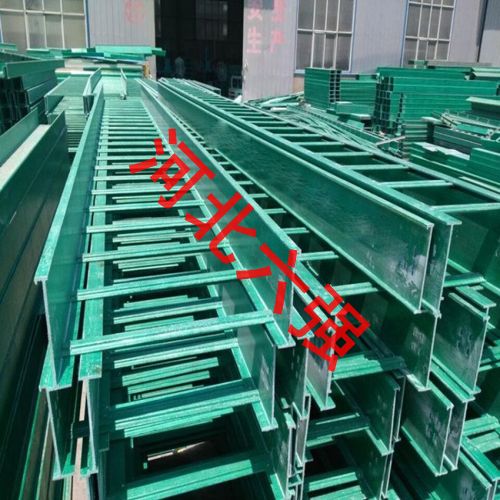

电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。
电缆桥架安装质量要***1、桥架内高压电缆和弱电电缆共用一个桥架;2、桥架内电缆过多,超过净面的40%一电力电缆,50%一控制电缆;3、桥架内电缆无标志(出入口和转角处和分支处);4、桥架板防腐处理***,有锈蚀,观感***;5、桥架板连接处螺栓螺母在内侧;6、桥架板连接处,镀锌钢板没有两螺栓为防松螺帽或垫圈,不符要求;7、桥架支架距离长(1.5-3m),非一节2支架,有变形、吊筋多,少固定支架,不能承受水平力;桥架直线长度>30m(钢)(铝15m)无伸缩节;8、桥架、电缆跨越变形缝无补偿措施;9、桥架内电缆固定不牢,有的无固定(***是垂直桥架内);10、桥架内电缆排列无序,且有绞接现象;11、非镀锌钢板桥架连接接头处无跨接,或跨接***、观感差;12、桥架和配电箱、盘、柜等无跨接接地,桥架支架接地数量不足2处;13、桥架和其它管道,***是暖气、空调管净距过近,不符合要求;一般管道0.4m (平行)0.3m(交叉)保温热力管道0.5m(平行),0.3m(交叉); 非保温热力管道1.0m(平行),0.5m(交叉)。
弯通的类型有很多种常用的包括以下几种:1.水平弯通:在同一水平面改变托盘、梯架方向的部件,分30°、45°、60°、90°四种;2.水平三通:在同一水平面以90°分开三个方向连接托盘、梯架的部件,分等、变宽两种; 3.水平四通:在同一水平面以90°分开四个方向连接托盘、梯架的部件,分等、变宽两种;4.上弯通:使托盘、梯架从水平面改变方向向上的部件,分30°、45°、60°、90°四种; 5.下弯通:使托盘、梯架从水平面改变方向向下的部件,分30°、45°、60°、90°四种;6.垂直三通:在同一垂直面以90°分开三个方向连接托盘、梯架的部件,分等、变宽两种; 7.垂直四通:在同一垂直面以90°分开四个方向连接托盘、梯架的部件,分等、变宽两种。
