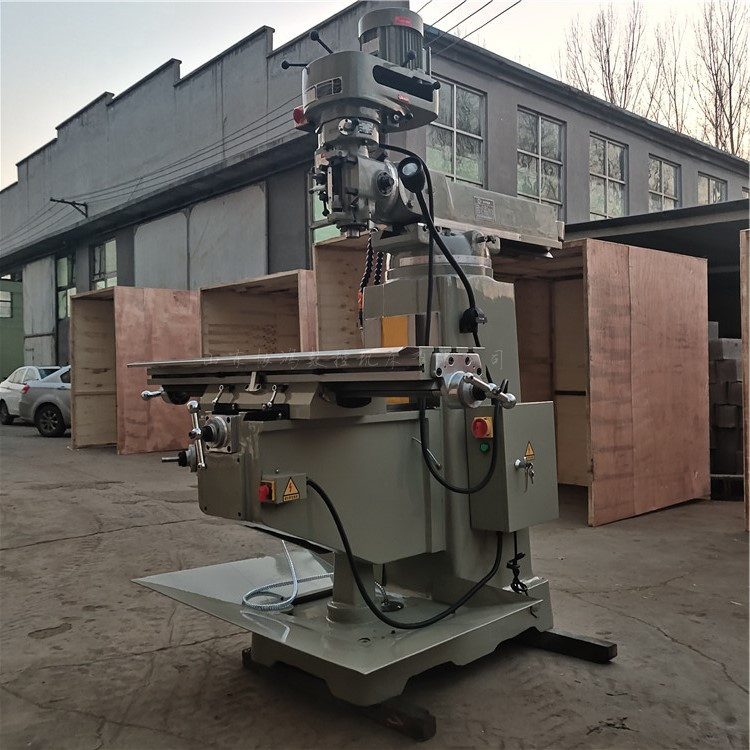

立式炮塔铣床4H 5H 三轴数显 快速自动进给

4H立式炮塔铣床具有下列特点：

轨为宽矩形导轨，且X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理，配合强制润滑，减小低速爬行，提高精度，延长机床的使用寿命。润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，保证机床的运转；同时，冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。操作面板均使用形象化符号设计，简单直观。

三、 机床结构概述

本机床有床身、滑鞍、工作台、升降座、立柱、冷却、润滑等部分组成。机身由床身、立柱组成,立柱固定在床身上;铣头为大功率机械调速高精度铣头，滑鞍与床身由矩形导轨配合,工作台与滑鞍由燕尾导轨配合,通过丝杠、丝母带动工作台纵、横向移动;冷却液存放在床身内腔中;各导轨及传动件的润滑是通过手拉油泵来实现的

机床主要技术参数4H立式炮塔铣床

 工作台面积 mm 1270×254

 工作台纵向行程(X)mm 780

 工作台横向行程(Y) mm 380

 垂向行程(Z) mm 300

 主轴孔锥度 R8

 主轴端面到工作台面距离 mm 80～400

 主轴中心到立柱导轨距离 mm 100-650

 主轴转速范围 r/min 75-4550

 工作台“T”型槽数  3

 “T”型槽宽度 mm 16

 “T”型槽间距 mm 80
