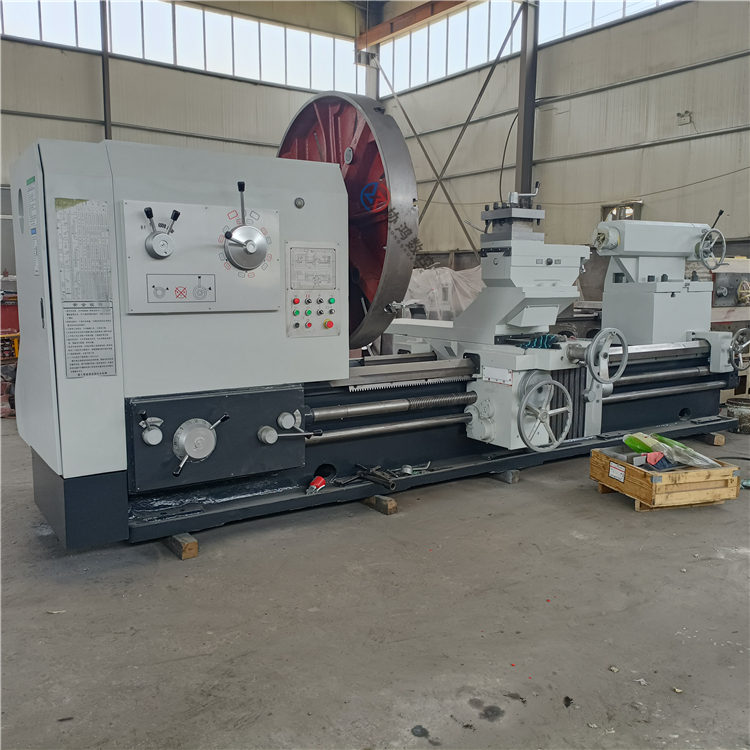

出售普通车床C61150*2000整机高频淬火硬度强

项 目

 参 数 型号 CW61100

 工件回转直径  φ1000mm

 床身上回转直径 φ1000mm

 床鞍上回转直径 φ630mm

 工件长度 2000mm

 工件车削长度 1800mm

床身及主轴床身长度 4700mm

 床身导轨宽度 600mm

 主轴头号 A15

 主轴孔前端锥度 140#公制锥度

 主轴通孔直径 φ105mm

 顶尖锥度 莫氏6号

 主轴前轴承规格 φ200mm

 主轴中轴承规格 φ180mm

 主轴后轴承规格 φ160mm

 尾座套筒直径 φ160mm

 尾座套筒锥孔 莫氏6号

 尾座套筒有效行程 300mm

 尾座导轨宽度 460mm

刀具截面 45mm×45mm

 中刀架的回转角度 ±90°

 上刀架的行程 300mm

 下刀架的行程 520mm

 主轴转速积数 21级

 主轴转速范围 3.15～315r/min

 纵横向进给量种数 各56种

 横向进给量范围 0.05～6mm/r

 纵向进给量范围 0.1～12mm/r

 主丝杠直径 φ70 mm

 主丝杠螺距 12 mm

 公制螺纹的种数 44种

 公制螺纹的范围 1～120mm

 英制螺纹的种数 42种

 英制螺纹的范围 30～1/4tpi

 模数螺纹的种数 45种

 模数螺纹的范围 0.5～60πmm

 径节螺纹的种数 47种

 径节螺纹的范围 60～0.5DP

 电源三相交流电

 主电机型号 Y180L-4

 主电机功率 22kW

 主电机转速 1450 r/min

 快速电机型号 YS90S-2

 快速电机功率 1.5 kW

 快速电机转速 2800 r/min

 冷却泵型号 AYB-25

 冷却泵功率 0.12 kW

 冷却泵流量 25L/min

 操纵及润滑系统

 齿轮泵型号 HY01-12×20

 齿轮泵压力 2MPa

 齿轮泵流量 12L/min

 齿轮泵转速 1450 r/min

 油缸工作压力 1～1.5 MPa

 机床的轮廓尺寸及净重

 5100*1400*1700mm

 净重5800KG
