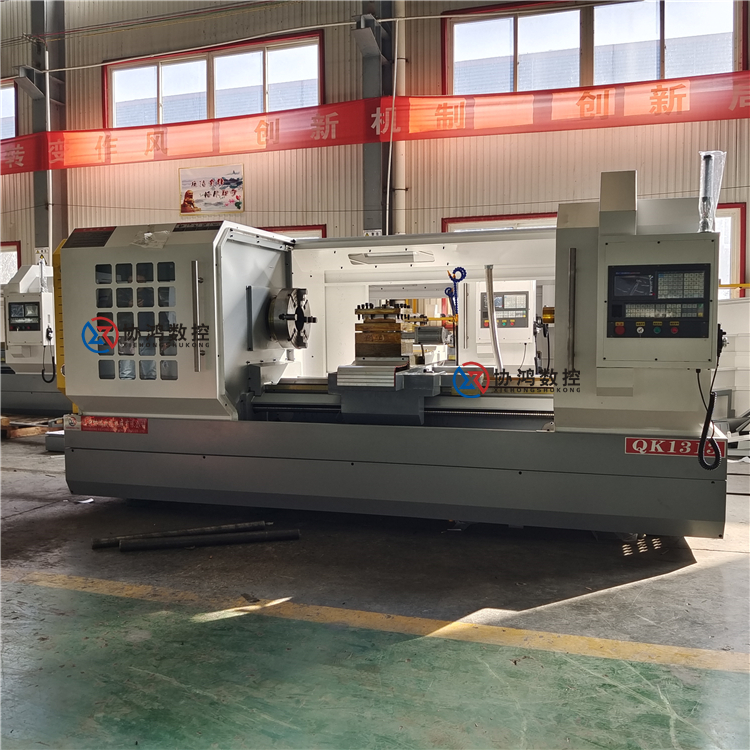

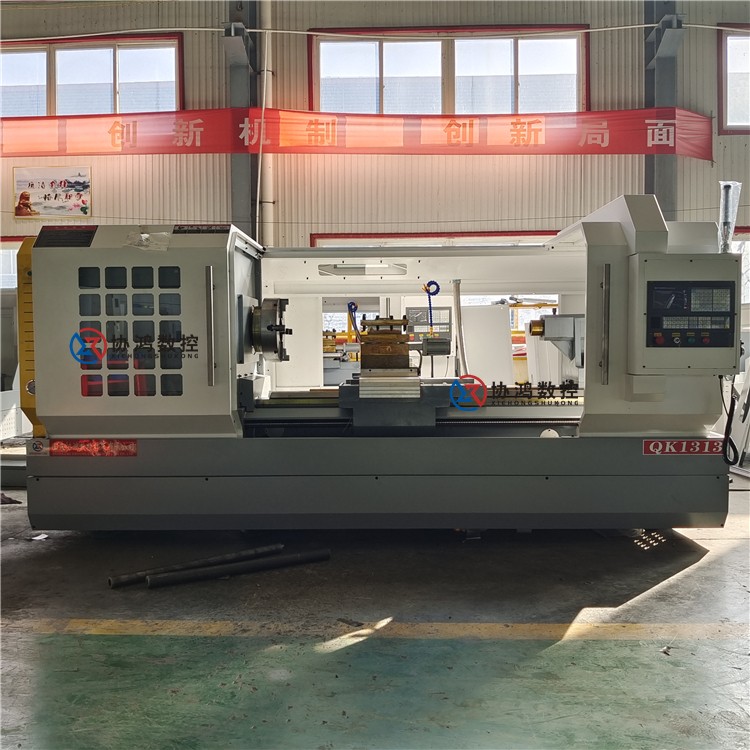

管螺纹数控车床 QK1322双卡盘数控车床

主要技术参数 Units QK1313

手动换档

床身上回转直径 mm 630/800

横滑板上回转直径 mm 340/520

顶尖距 mm 1000/1500/3000

加工管螺纹直径范围 mm 30-126

床身导轨宽度 mm 550

床身承重范围 T 3

主轴孔径范围 mm 130

主轴转速级数 - 3档变频

主轴转速范围 rpm 30-720

卡盘规格 mm φ400手动三爪

刀架类型 - 4工位电动刀架

刀具尺寸 mm 32 x 32

X轴行程 mm 320/420

Z轴行程 mm 850/1350/2850

X轴快速进给速度 mm/min 4000

Z轴快速进给速度 mm/min 6000

尾座套筒直径 mm φ100

尾座套筒锥度 - MT5

尾座套筒行程 mm 250

主轴电机 kW 11

冷却泵电机 kW 0.125

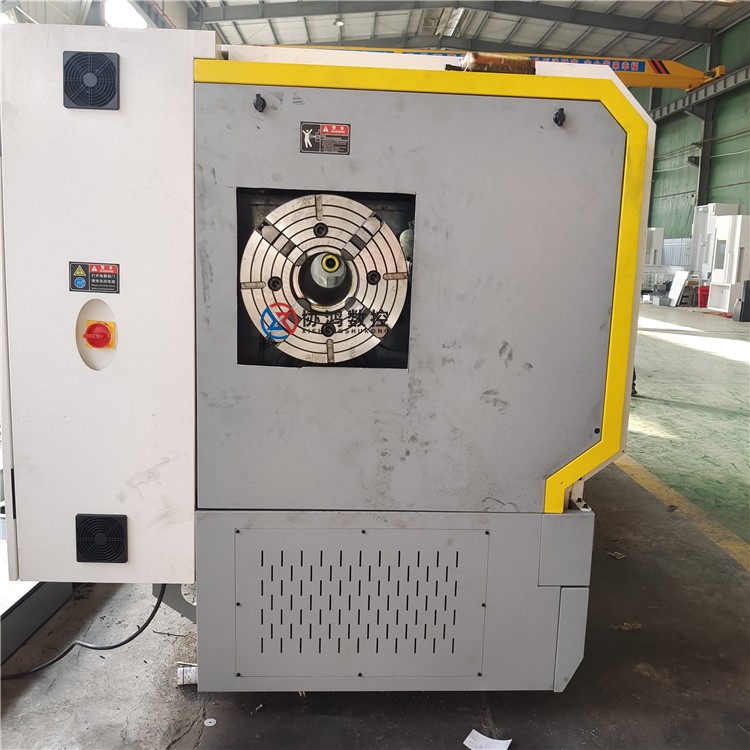

数控管螺纹车床主轴孔径大，通过性高，双卡盘工件夹持稳定铸铁铸造整体床身刚性好，精度高导轨表面经过超音频猝火处理，硬度高，寿命长拖板采用导轨面贴塑工艺，精度高。

    数控管螺纹车床是针对石油、化工、冶金行业、钻杆、套管的螺纹加工要求厂家化设计制造的新型数控机床。机床采用双卡盘夹紧工件、三档变频、数控系统自动控制，可加工内、外螺纹，并具有普通数控车床的功能。
