◆整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。
◆床头箱优化设计，适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
◆机床采用整体床身，导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工 精度保持性好。
◆数控系统采用广数系统GSK928系统，采用国产名优滚珠丝杠及高精度丝杆轴承。
◆采用高精度主轴轴承组且经精密装配和动平衡测试的主轴，主轴精度高的。
机床型号 | CAK6150 |
床身回转直径mm | Φ500 |
托板上回转直径mm | Φ280 |
加工长度mm | 1350 |
导轨宽度mm | 400 |
主轴转动形式 | 无极调速 |
主轴转速r/min | 1800 |
主轴端部结构 | A2-8 |
主轴孔直径mm | Φ130 |

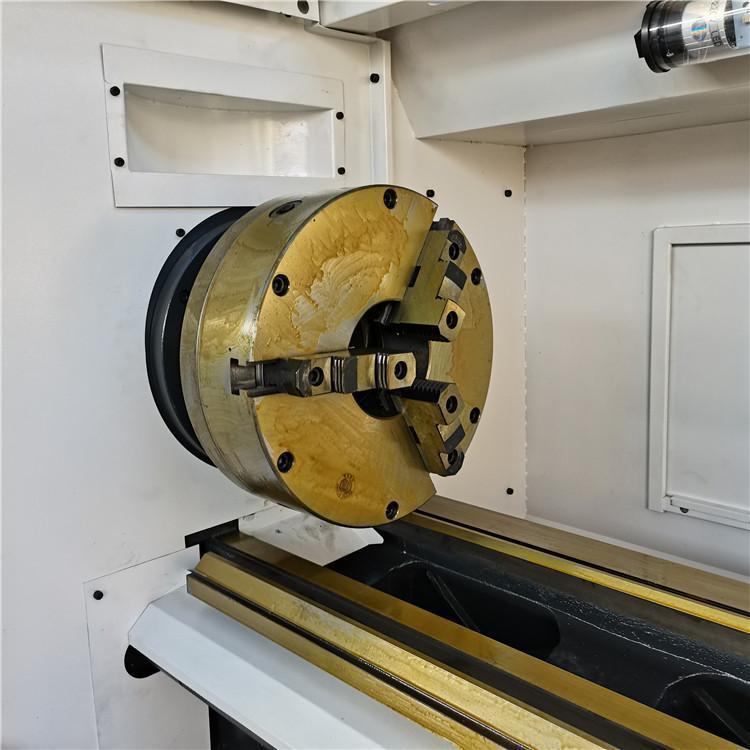

夹紧方式 | Φ380三爪卡盘 |
主电机型号 | YVP180L-4-7.5KW |
刀架行程mm | 300/1000 |
滚珠丝杠直径*螺距mm | 25*5/40*6 |
快速移动进给m/min | 8/10 |
工件加工精度 | IT6-IT7 |
工件表面粗糙度 | Ra 1.6 |
刀架标准配置 | 电动立式四工位刀架 |
刀架刀杆截面mm | 25*25 |
X/Z向伺服驱动电机Nm | 5/7.5 |
重复定位精度 | ±0.005 |
机床外形尺寸（(L×W×H)）mm | 2950*1550*1750 |
机床重量Kg | 2850 |
标准配置：
序 | 名称 | 数量 | 标准配置 |
号 | |||
1 | 数控系统 | 1/台 | GSK980 |
2 | 卡盘 | 1/台 | K11-380 |
3 | 尾座 | 1/台 | 手动尾座 |
4 | X向滚珠丝杠 | 1/台 | 国产 |
5 | Z向滚珠丝杠 | 1/台 | 国产 |
7 | X、Z向丝杠轴承 | 各1套/台 | 国产 |
8 | X、Z向联轴器 | 各1套/台 | 国产外购 |
9 | 主 轴轴承 | 1套/台 | 国产P5级 |
10 | 机身铸造 | 1/台 | 采用优良树脂砂铸造 |
11 | 主轴总成 | 1套/台 | 装配式主轴 |
12 | 油 漆 | 1套/台 | 颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置 |
13 | 润 滑 | 1套/台 | 国产电动润滑油泵，润滑油路安装完毕 |
