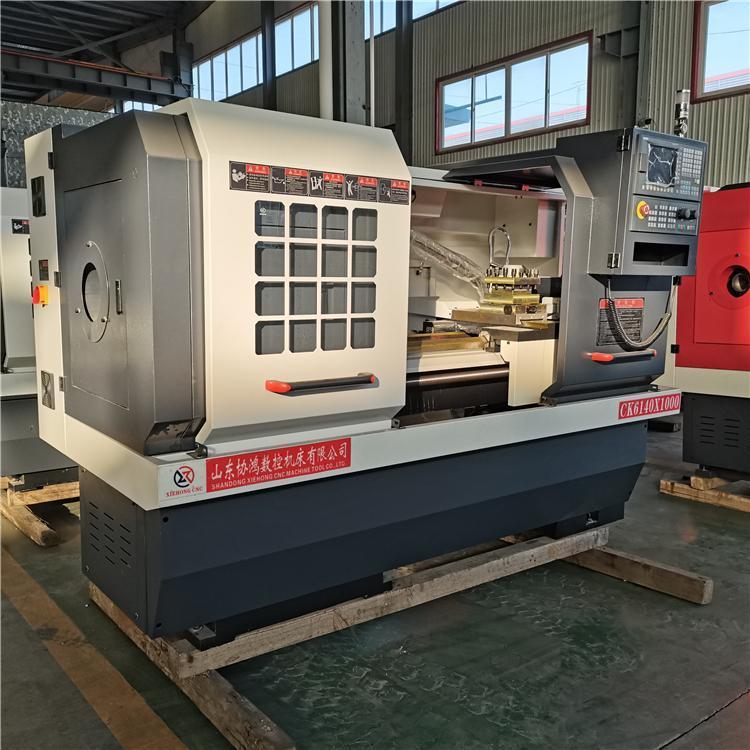

CK6140x1000小型数控车床

产品价格面议

产品品牌协鸿

最小起订≥1 台

供货总量9999 台

更新日期2022-06-01 10:31

联系电话

商品信息

基本参数

详细说明

CK6140系列数控卧式车床具有精度高、功率大、刚性高、等特点，其主要部件和结构均经过优化设计，是加工轴、盘、套、特形面及螺杆类工件的设备。

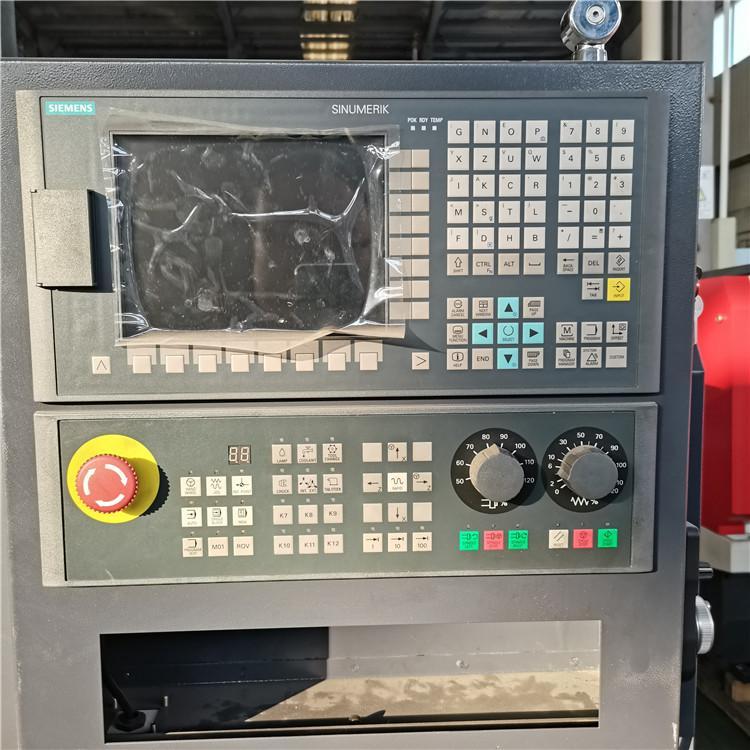

GSK980TDC、西门子808或FANUC 0i-mate数控系统和全数字交流伺服系统，X、Z轴均采用半闭环控制，滚珠丝杠副采用C3级精密滚珠丝杠，电气元器件均采用进口或国产知名品牌，符合CE或国内3C认证。

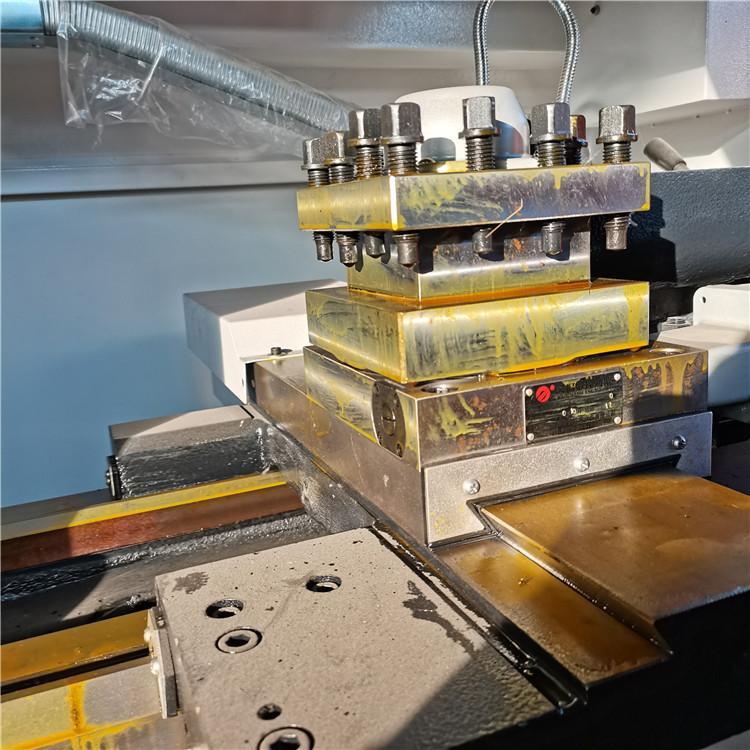

协鸿数控配置国内知名品牌立式四工位数控卧式电动刀架，刀架具有定位精度高，强度高，抗震性能好等特点。

机床出厂前严格按照检验程序对机床进行检验，每台机床均采用激光干涉仪检测X，Z轴定位精度和重复定位精度，机床的精度稳定和可靠。

技术参数	Specifications	单位	CK6140
床身上回转直径	Max.swing over bed	mm	Ф400
托板上回转直径	Max.swing over cross slide	mm	Ф180
加工长度	Max.processing length	mm	850/1500
行程X/Z	X/Z axis travel	mm	X:220 Z:1050/1600
主传动形式	Spindle transmission type		二档机械变速档内变频无级
主轴转速级数	Spindle speed steep		无级
主轴转速范围	Spindle speed	rpm	L:70～560，H:200～1600
主轴端部形式	Spindle nose		C6
主轴孔直径	Thru-hole dia.of spindle	mm	52
主轴孔前端锥度	Spindle taper		MT6
主轴电机功率	Spindle motor	KW	5.5
卡盘尺寸	Chuck size	mm	200
滚珠丝杠直径×螺距（X/Z）	Ball screw dia.and pitch	mm	φ25X6/φ40X8
进给电机扭矩X/Z	X/Z axis feed motor torque	N.m	X:6 Z:10
进给电机功率X/Z	X/Z axis feed motor power	KW	X:1.5 Z:2.5
快移速度X/Z	X/Z axis fast moving speed	mm/min	X:6000 Z:8000
定位精度（X/Z）	X/Z axis Position accuracy	mm	0.02/0.025
重复定位精度（X/Z）	X/Z axis repeatability	mm	0.01/0.015
工件加工精度	Processing accuracy		IT6-IT7
工件表面粗糙度	Workpiece surface roughness		Ra1.6
尾座套筒直径	Tailstock sleeve dia.	mm	65
尾座套筒行程	Tailstock sleeve travel	mm	140
尾座套筒锥度	Tailstock sleeve taper	#	MT4
刀架形式	Tool post form		电动四工位
刀具外形尺寸	Cutting tool shape size	mm	20x20
导轨形式	Guide form		单山平轨
总电源容量	Total power capacity	KVA	10
外形尺寸	Machine dimension(L×W×H）	mm	2500x1500X1650
机床重量	N.W.	kg	1800/2300

产品配置:

本机床已装配完滚珠丝杠、联轴器、装配式主轴、液压站、液压尾座、润滑油路、卡盘、回转油缸及刀塔，电路、电机、电器、电箱、钣金。
序号	名称及规格	数量	标准配置
1	数控系统	1/台	系统可选（广数，台湾，发那科，西门子）等
2	卡盘	1/台	三爪卡盘K11 250(选配K11 380)
3	尾座	1/台	手动尾座
4	X向滚珠丝杠	1/台	北方机械/富力康
5	Z向滚珠丝杠	1/台	北方机械/富力康
6	电动刀架	1/台	LD4B-A(6150)
7	X、Z向丝杠轴承	各1套/台	国产
8	X、Z向联轴器	各1套/台	国产外购
9	主轴轴承	1套/台	国产
10	机身铸造	1/台	采用优良树脂砂铸造
11	主轴总成	1套/台	装配式主轴
12	主轴夹紧方式		手动卡盘
13	油漆	1套/台	颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置
14	润滑	1套/台	合资沪润（电动润滑油泵，润滑油路安装完毕）
