通过中商114
产品介绍
手工聚脲是一种单组分高分子聚脲涂料，基于单组分特性无需配比，开桶即用，无需聚脲施工配套设备，同时也可以用普通喷涂设备施工。由于其独特的化学结构，以高性能封闭潜固化聚脲树脂和异氰酸酯预聚物为主要成膜物，成膜涂层中含有大量脲键、缩二脲键、氨酯键以及氢键结构，使得高分子链段之间内聚力大。这些赋予了涂层优异的耐磨、耐老化（三十年以上的使用寿命）、防水、高强度、耐根刺、高附着力（瓷砖及玻璃面施工无需打磨）等特殊性能，能保护混凝土及其它物品免受水分和外界各种腐蚀因子的侵蚀。手工聚脲是一种施工方便、性能优异的新型涂料。
基础化学技术指标
序号 | 项目 | 技术指标 | 检测标准 |
1 | 固含量% | ≥80 | GB/T-23446 |
2 | 表干时间h | ≤10 | GB/T-23446 |
3 | 实干时间h | ≤36 | GB/T-23446 |
4 | 硬度（邵A） | ≥60 | GB/T-23446 |
5 | 拉伸强度MPa | ≥15 | GB/T-23446 |
6 | 断裂伸长率% | ≥280 | GB/T-23446 |
7 | 撕裂强度N/mm | ≥40 | GB/T-23446 |
8 | 粘接强度MPa | ≥2.5 | GB/T-23446 |
9 | 低温柔韧性 | -45℃，不断裂 | GB/T-23446 |
10 | 吸水率% | ≤4 | GB/T-23446 |
11 | 耐水性 | 40d，不起泡、无脱落 | GB/T-23446 |
12 | 推荐厚度 | 1~1.5mm | |
13 | 颜色 | 灰色（其它颜色需大于1吨沟可协商） | |
14 | 包装规格 | 铁桶装， 25kg/桶（可根据客户要求调整） | |
15 | 保质期 | 3-6个月 （储存温度5—35度，阴凉通风良好干爽环境下） | |
产品特点
l 单组分，湿气自固化，无需配漆，无需搅拌，即开即用，施工简单方便 ;
l 涂层致密，连续，无接缝 ;
l 一次施工厚度可达 0.5~1.0mm，不易流挂 ;
l 耐水性好，耐磨性好，且具有优良的弹性 ;
l 耐候性好，具有一定防腐性能 ;
l 不含重金属，绿色环保 ;
l 涂层可在 -35℃ ~80℃温度范围内长期使用。
应用范围
l 可用于金属、混凝土、砖石、石棉水泥板、木材、沥青、聚脲涂层等表面。
l 适用于建筑屋面、桥梁、地下车库、夹层防水等防水施工。
l 适用于家庭室内外防水及密封处理，如：阳台、厕浴间、厨房、窗框、外墙、屋面等部位。
l 重点防水工程，屋面裸露防水、水利大坝、水池、污水池、弹性商业地坪、彩色防滑路面胶、缝隙封堵、密封场所、高强度粘结胶、需要高于三十年以上防护的防水场所
涂装方法
l 涂料无需配漆或搅拌，开封即用。

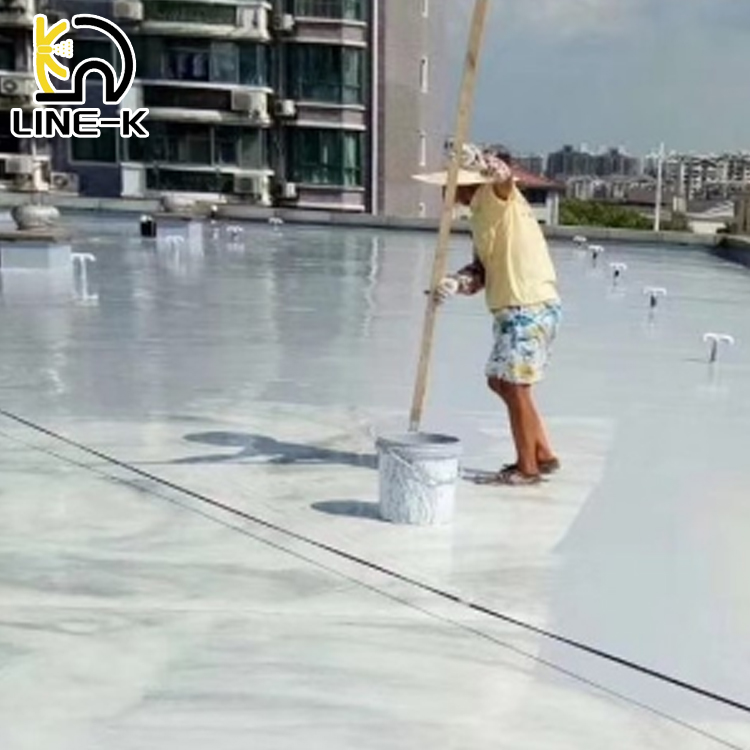

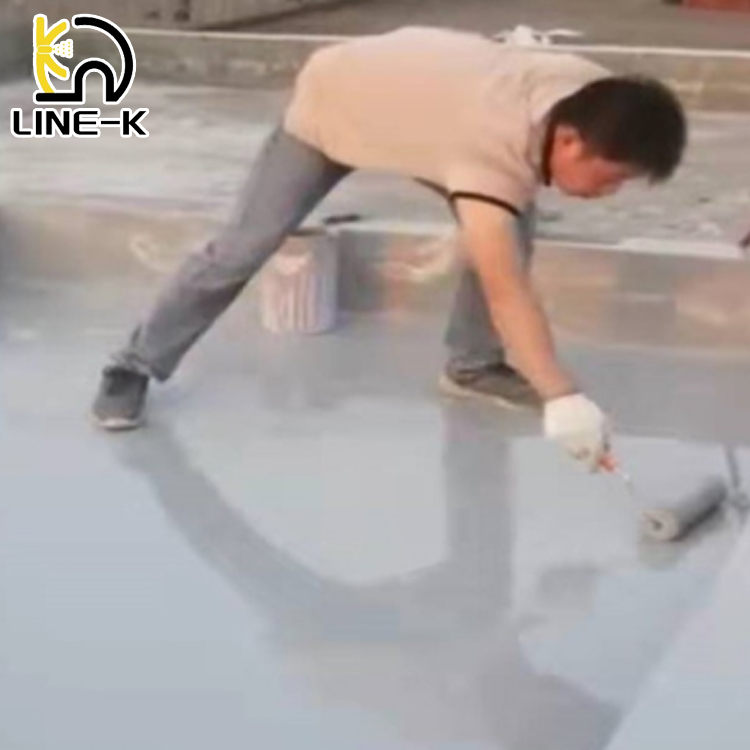

l 可用刷涂、辊涂、刮涂、镘涂等方式施工，亦可使用单组分常温高压喷涂设备喷涂。
l 开封后敞开放置情况下，应于 1 小时内使用完毕余料应及时密封好避免接触水气，并尽快用完。
l 对于开封后未及时用完，粘度已明显变稠的，不可强行稀释使用，应作报废处理。
l 施工完约需 3~4 小时表干，实干约需 6~24 小时，表干和实干时间受现场温度、湿度及施工厚度影响。固化期间应避免人员踩踏和接触明水。
l 本产品可进行多遍施工以满足施工厚度要求，前一遍涂层实干后方可进行下二遍施工，禁止一遍施工厚度超过 1.0mm，否则易导致固化不良。
典型施工工艺参考
A、建筑屋面裸露防水工程：
1、混泥土基面清理
2、普通环氧底漆，每平方0.2-0.35公斤
3、环氧砂浆腻子层（基面不平整选用该项）
4、防水型单组份聚脲两遍
5、天冬聚脲面漆一遍（对耐色黄变要求高者才选用该项）
B、污水池防水工程：
1、混泥土基面清理
2、高渗透环氧底漆
3、环氧砂浆腻子层（基面不平整选用该项）
4、防腐型单组份聚脲两遍
5、防腐光油面漆一遍（依据情况是否选择该项）
冀公网安备13010402002588
