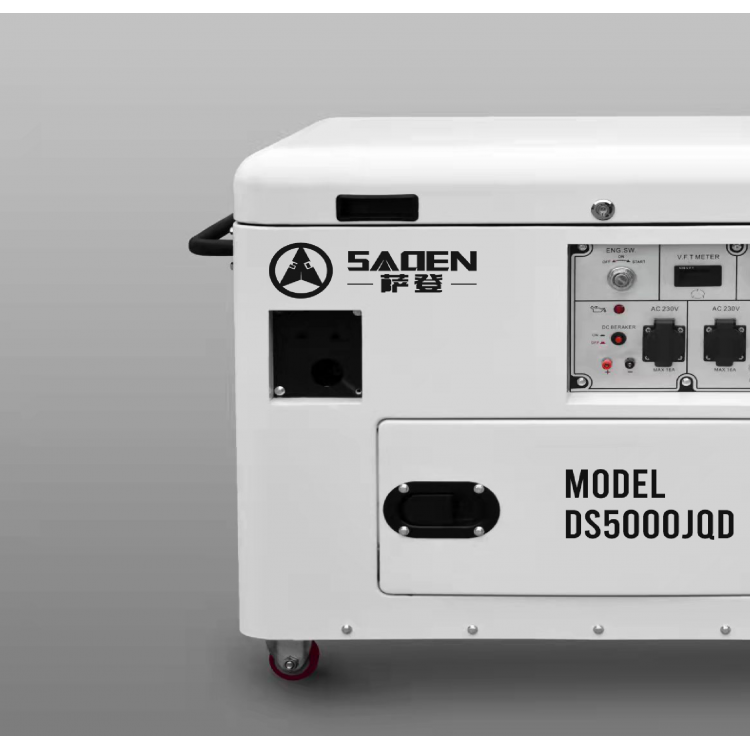

萨登DS5000JQD静音发电机带电钻焊机货到付款

萨登DS5000JQD静音发电机带电钻焊机货到付款

与该控制系统配合的原动力是一万、四冲程的一千瓦的动力。汽油发电机的动力输人部分是三相的电压和频率都不稳足的交流电，其电压变化范围在280V-450V，其频率变化范围在250Hz-700Hz。通过三相桥式半控整流电路，整流成恒定在某一份值的直流电，再通过逆变电路以及输出滤波电路，根据需要输出230V/SOHz或者!l OV/60Hz的单相正弦又流电。又现阶段主要研冤逆变输出230V/SOHz的控制系统。

    本控制系统通过步进电机的正反转来调节发电机节气门的开度从而调节发电机的转速，实现变频的功能。其中控制单元是调速的核心部分。根据系统的控制要求和负载的变化，以及转速检测的反馈，通过控制算法来实施对步进电机的控制。而控制算法是在微控制单元上通过软件来实现的。

3.2控制系统的电路设计

3.2.1控制系统核心处理芯片的选择

    在本控制系统中，微控制器是核心处理芯片，主要承担着对输入的转速信号进行采样并且快速完成控制算法，以及将输出得到的偏移量信号去驱动步进电机的转动，从而调节节气门的开度情况等任务。因为汽油机的转速是实时在变化的，所以要求MCU响应和信号处理速度一定要快，否则信号滞后会导致步进电机走的步数在某一时刻超调很多，导致转速超调，从而不能达到稳态。其次，依靠微控制器本身产生逆变电路中需要的SPWM信号去驱动IGBT的驱动芯片，即MCU输出两路互补的SPWM波和两路互补的SOHz波形，产生SPWM信号后经过驱动芯片放大后驱动IGBT。微控制器还承担了各种软件保护和与上位机通讯的任务。经过各种比对和实际应用以及经济性考虑，本研究选取了一款价廉物美的MCU—    STM8s系列的微控制器。其大的特点就是芯片自带3路互补输出PWM通道，且带有死区插入和灵活的同步功能。

萨登DS5000JQD静音发电机带电钻焊机货到付款

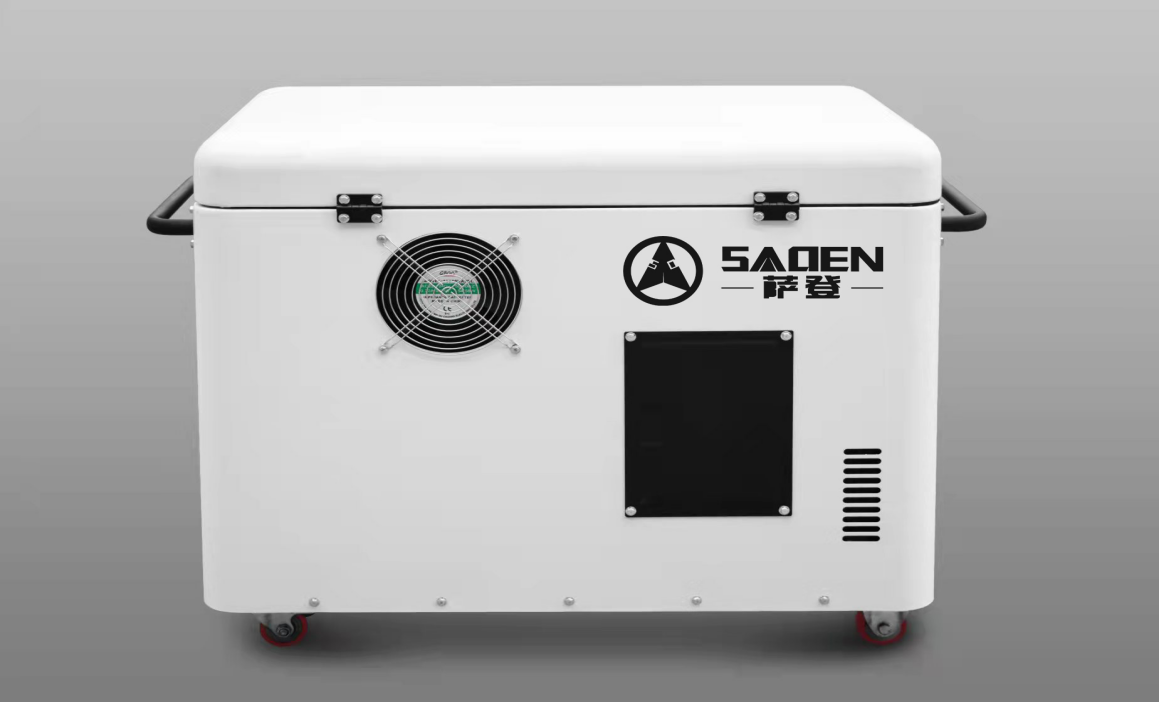

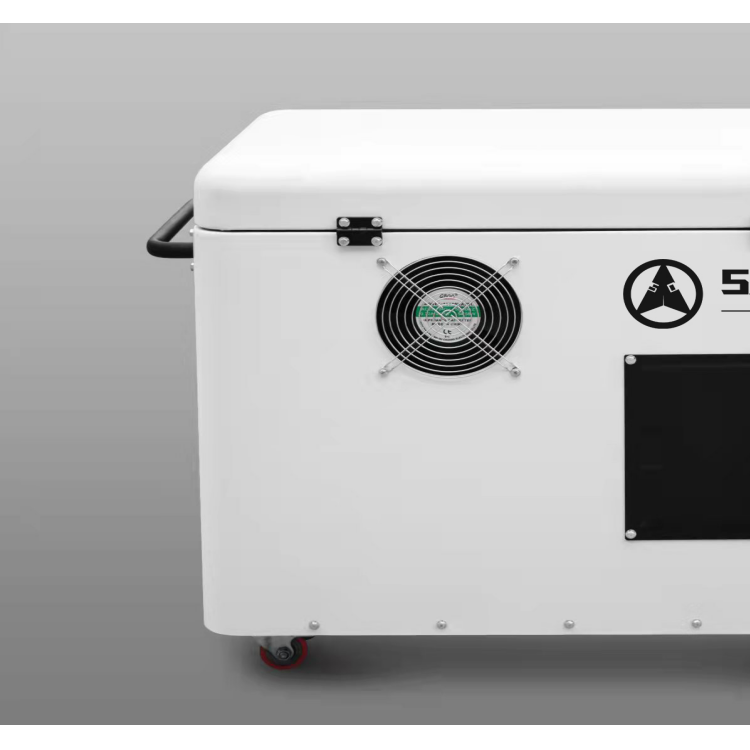

5KW静音汽油发电机

品牌 萨登SADEN

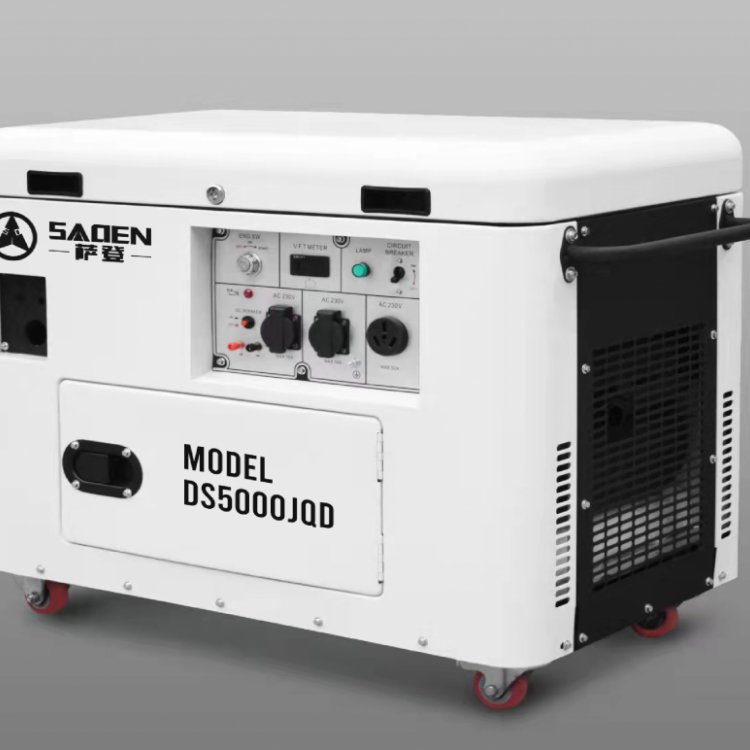

型号 DS5000JQD

励磁方式 AVR电压自动调节

可达输出（kw) 5.5

额定输出(kw） 5

额定电压（V) 230/400

额定电流（A) 21.7/12.5

频率(Hz） 50

相数 单相/三相

功率因数（cosø) 1/0.8

绝缘等级 F级

引擎型号 190F

缸径x行径（mm) 90x66

排量（cc) 420

燃油损耗率（g/kwh) 374

点火方式 电子点火

发动机类型 单缸、风冷、四冲程

燃料 90号以上汽油

机油量（L) 1.1

启动方式 电启动

燃油容量（L) 25

电池容量 12V-14AH免维护电池

机油报警器 有

燃油指示表 有

控制面板 有

脚轮附件 标配

7米噪音 67dBA

机组尺寸（mm) 900x550x680

消耗量（L/h） 3

连续工作时间（h) 8

重量（kg) 140

质保 整机1年，电机和动力3年

dlin9285

萨登公司生产的便携式柴油发电机组、便携式汽油发电机组配备了强劲的自主研发的四冲程发动机。

 具有燃烧充分、噪音低的显著优点。智能的控制系统获得多项专利。低油压警告、智能AVR系统、ATS自动电源转换开关等多种人性化配置，使得我们的小型发电机组（2-10千瓦）倍受国内外用户的信赖。

保修政策：厂家直销，电机和动力质保三年，整机质保一年，终身免费技术指导。
