叶轮与导叶内部流线图可以看出，叶轮进口角度安放合适，无明显撞击现象。并且叶轮叶片附近流线紧贴叶片的压力面和吸力面，无脱流现象，这也保证了叶轮性能。同时，水流从叶轮内部向导叶过度的时候，导叶进口边也没有产生明显的撞击现象，说明导叶与该叶轮的匹配完全合适；另外导叶流道内部没有产生漩涡，证明导叶的扩散度选择合理，没有导致脱流现象，减小扩散损失、二次流等损失。另外，还可以看到电机一圈的流线基本上沿着轴向向上，即切向分速度很小，说明导叶已经有效地消除了圆周方向的分速度，达到了整流的作用。当水流冲击到上面的混合部分时，水流整体有序的向出口方向流出，并未出现水流缠绕着前进，也没有出现水流撞击壁面后改变方向后而影响主流原始运动轨迹，更没有出现因为转弯而发生脱流现象。因此从整体上来分析，这样的几个过流部件的组合是合理的。

3.1.4 试验结果

改进的斜流泵在试验台上进行了测试，给出了外特性的试验结果。通过外特性试验结果得知，电泵机组为69.99%，此时流量、扬程分别为3481.56m3/h和8.44m。且在流量为3702.71m3/h工况下，扬程为7.51m，效率为66.57%。

萨登柴油真空水泵超市排水小型

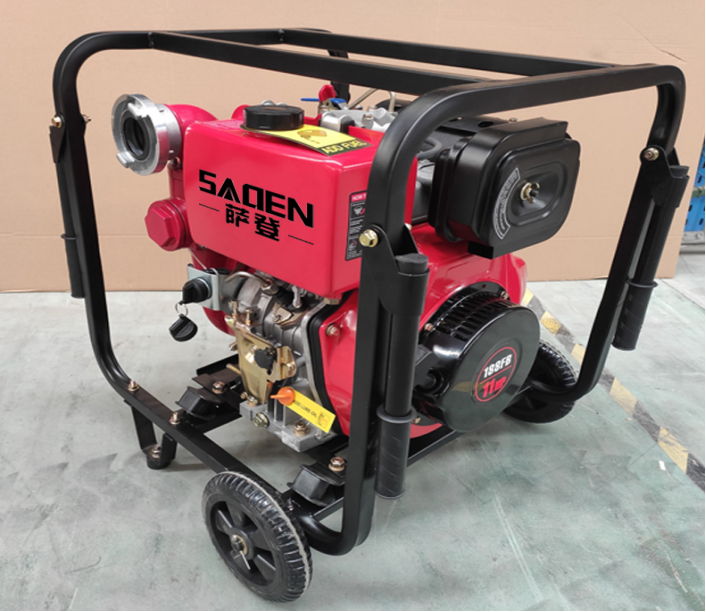

2.5寸真空自吸式柴油抽水泵（适用消防接头）
型号 DS65DPX
水泵 进水口直径 mm 65(2.5〃)
进水口连接类型  快接式
出水口直径 mm 65(2.5〃)
出水口连接类型  螺纹内扣式
流量 m3h 40
扬程 m 82
吸程 m 8
压力 Mpa 0.85
引水方式  真空自吸
引水时间 s/4m 15s
发动机 发动机型号  188FE
发动机形式  单缸，四冲程，风冷，柴油发动机
缸径x行程 mm 88×75
压缩比 19:1
排耗量 cc 456
功率(3600rpm) KW 11.1
供油方式    自流式
噪音 dB（A） 73.5
冷却方式    风冷
起动方式  手拉式+电启动
转速 rpm 3600
机油容量 L 1.65
燃油箱容积 L 5.5
耗油量 g/kW.h 273.1
润滑油型号  CD级10W-30，15W-40柴机油
燃油型号  夏天0#，冬天-10#柴油
标准配置 进水管接头  有
过滤器  有
密封圈  有
电启动  有
尺寸 包装尺寸（L×W×H） mm 620×520×580
净重/毛重 kg 72/79
质保服务 整机1年
