网格划分

对导叶区域采用六面体结构化网格划分方式，选用H/O型拓扑结构。而其他区域采用四面体网格，并对叶轮区域进行局部加密。

3.1.2 计算方法

数值分析时采用时均N-S方程作为基本控制方程，调用标准k-ε双方程湍流模型。采用二阶精度上风格式，基于微元中心有限体积法空间离散方式。并通过SIMPLICE算法实现压力速度的耦合求解。设置收敛精度为0.0001。

3.1.3 计算结果

合理的压力分布是判别泵内部流态的一个重要参数指标，同时也是检查CFD数值计算是否收敛的一个依据。。

整个装置内压力分布均匀，叶片表面压力梯度分布明显，可以作为计算收敛的一个依据。压力分布梯度无明显过度，从另外一个角度也说明泵内部的流态过度比较平稳，并没有出现明显的撞击和速度突变现象。

喇叭型进水流道内流态均匀无漩涡，并且能够进行有效的整流和引流作用，真正实现叶轮的无预旋来流速度进口条件

萨登柴油真空水泵超市排水高扬程

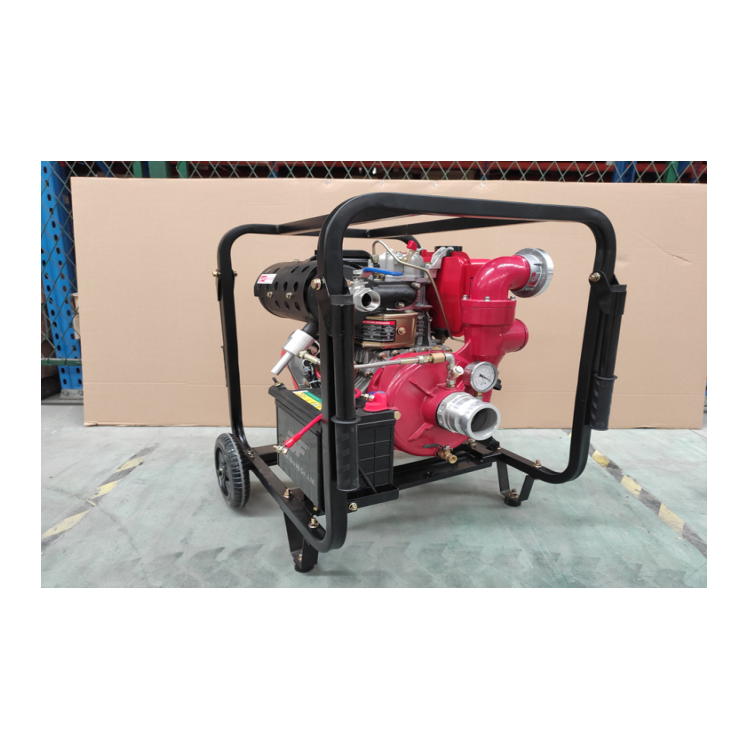

2.5寸真空自吸式柴油抽水泵（适用消防接头）
型号 DS65DPX
水泵 进水口直径 mm 65(2.5〃)
进水口连接类型  快接式
出水口直径 mm 65(2.5〃)
出水口连接类型  螺纹内扣式
流量 m3h 40
扬程 m 82
吸程 m 8
压力 Mpa 0.85
引水方式  真空自吸
引水时间 s/4m 15s
发动机 发动机型号  188FE
发动机形式  单缸，四冲程，风冷，柴油发动机
缸径x行程 mm 88×75
压缩比 19:1
排耗量 cc 456
功率(3600rpm) KW 11.1
供油方式    自流式
噪音 dB（A） 73.5
冷却方式    风冷
起动方式  手拉式+电启动
转速 rpm 3600
机油容量 L 1.65
燃油箱容积 L 5.5
耗油量 g/kW.h 273.1
润滑油型号  CD级10W-30，15W-40柴机油
燃油型号  夏天0#，冬天-10#柴油
标准配置 进水管接头  有
过滤器  有
密封圈  有
电启动  有
尺寸 包装尺寸（L×W×H） mm 620×520×580
净重/毛重 kg 72/79
质保服务 整机1年
