电缆桥架安装布线时的注意事项有哪些？施工时要按已批准的设计进行，一般要求如下：1．金属线槽布线：（1）金属线槽布线搬适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。 （2）同一回路的相线和中性线，应敷设在同一金属线槽内。同一路径无防干扰要求的线路，可敷设于同一金属线槽内，线槽内电线或电缆的总截面（包括外护层）不应过线槽内截面的20％，载流导线不宜过30根。控制、信号或与其相类似的线路，电线或电缆的总截向下应过线槽内截面的50％，电线或电缆根数下限。（3）金属线槽垂直或倾斜安装时，应采取措施防止电线或电缆在线槽内移动。（4）由金属线槽引出的线路，可采用金属管，硬质塑料管、半硬塑料管、金属软管或电缆等布线方式。电线或电缆在引出部分不得遭受损伤。（5）线糟应平整、无扭曲变形，内壁应光滑、无毛刺。（6）金属线槽应可靠接地或接零，但不应作为设备的接地导体。2、电缆桥架布线：（1）在室内采用电缆桥架布线时，其电缆不应有黄麻或其他易延燃材料外护层。（2）在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施，并宜选用塑料护套电缆。（3）电缆桥架（托盘）水平安装时的距地高度一般不宜低于2．50m，垂直安装时距地1．80m以下部分应加金属盖板保护，但敷设在电气房间（如配电室，电气竖井、层等）内时除外。（4）电缆桥架水平安装时，宜按荷载曲线选取佳跨距进行支撑，跨距一般为1．5～3m。垂直敷设时，其固定点间距不宜大于2m。（5）几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑维护、检修距离。（6）在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于40％；控制电缆不应大于50％。 （7）下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上。

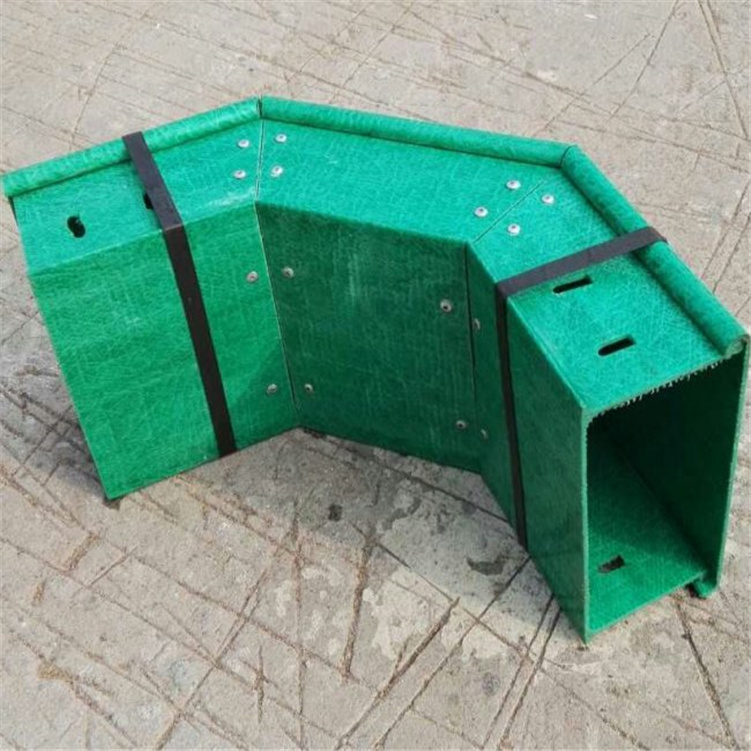

玻璃钢电缆桥架施工准备之操作工艺；一、划线定位根据设计图或施工方案，从玻璃钢电缆桥架始端至终端（先干线后支线）找好水平或垂直线（建筑物如有坡度，玻璃钢电缆桥架应随其坡度），确定并标出支撑物的具体位置。二、固定件安装1。采用直径不小于8㎜的圆钢自制或选用成品，在土建结构，施工中划定的位置预埋，注意固定牢固，用胶布包缠螺纹部分。2。金属膨胀螺栓安装（1）使用与Ｃ１５混凝土构件及实心砖墙上，不适用空心砖墙或陶粒混凝土砌块等轻型墙体。（2）钻孔直径的误差不得过＋0。5㎜～0。3㎜；深度误差不得过＋3㎜；钻孔后应将孔内残存的碎屑清除干净。（3）打孔的深度应以将套管全部埋入墙内或顶板内，表面平齐为宜。（4）用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后，其头部偏斜值不应大于 2 ㎜。 3。预埋铁的自制加工尺寸不应小于 120×60×60 ㎜，在土建结构施工中进行预埋，预埋铁平面应紧贴模板， 并应固定牢固。

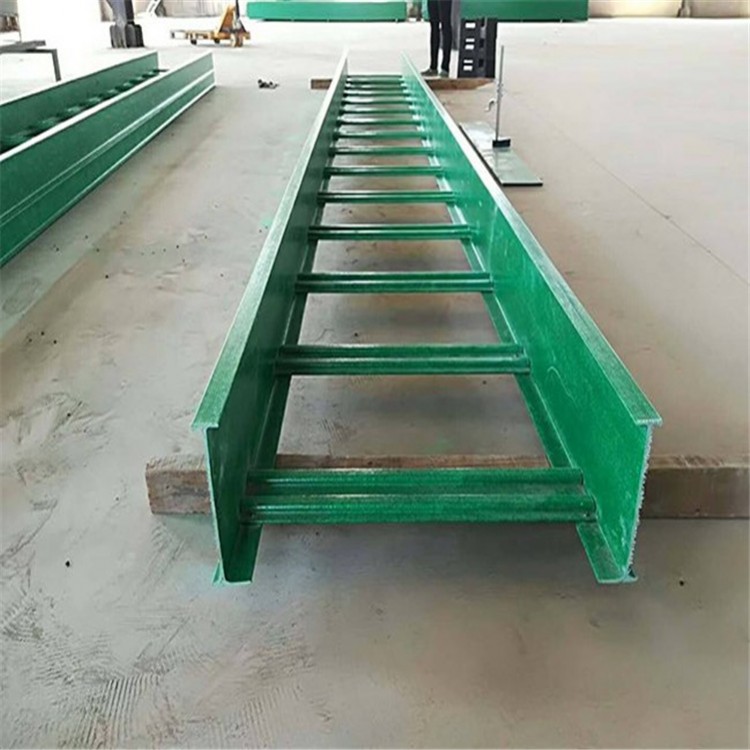

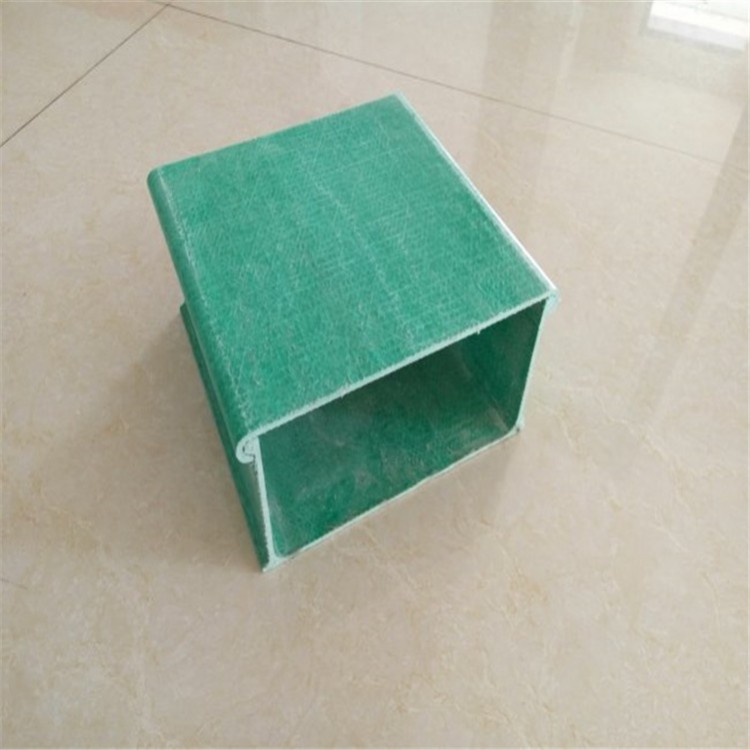

桥架的结构和分类有哪些；桥架现在工程的使用上用的很普遍也很，只要有地方需要铺设电缆，那么就一定要用到桥架，电缆桥架作为是一个工程中不可缺少的一个配套项目，到目前为止，尚未有专门的部门以及人去规范指导，大部分的个体生产厂家的规格程式也缺乏通用性，因此，在设计和选型的过程中，我们应该根据电流的大小，以及各个系统的类型，所需要的数量等等，去合理的选定适用的桥架。一、桥架的特点电缆桥架是一种具有品种全、结构轻、应用广、强度大、施工简单、造价低、配线灵活、安装简单又符合标准、外型美观大方等特点和优势。二、桥架的组成结构桥架的结构和分类有哪些电缆桥架，顾名思义是用于智能建筑的一种弱电系统，通常会有多个信息监控和通信设施共同工作，例如BA(楼宇自动化)、OA(公自动化)、CA(通信自动化)等一系列相应相符的系统组成。三、桥架的结构分类电缆桥架分为三种，分别是槽式、托盘式和梯架式等三种结构，组成元素有支架、托臂和安装附件等零件。在选择时应注意所选择的桥架的，零部件必须符合系列化、以及用化和标准化的成套要求，这些才可以选择去购买。四、常见的几种桥架1、梯级式电缆桥架桥架的结构和分类有哪些这一种桥架是根据国内，国外有关资料创造并且改进设计的，它具有重量较轻、成本造价低、造型别致、安装方便、良好的散热以及透气好等等优点，适用于一般直径较大的电缆的搭建工程中，也同样适合于高动力，低动力电缆的工程中。2、托盘式电缆桥架它是在石油，轻工，电讯等工程方面，应用的一种桥架。具有重量轻、造型美观有特色、结构简单大方、安装方便等优点。它也适用于动力电缆和于电缆的搭建中。建筑物内桥架可以独立假设，也可以附设在建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气。电缆桥架的分类
