装配式电力围墙

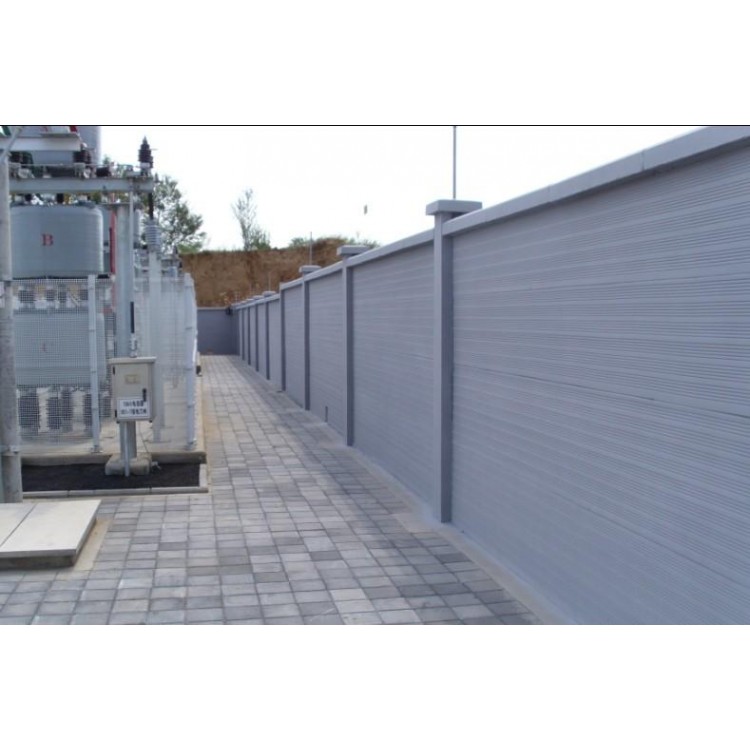

装配式围墙应用

1．工程概述

（1）围墙高度范围：当站内外高差≤0.5米时，围墙高度H取2500mm，当站内外高差>0.5米时，围墙高度H取2200mm；围墙钢柱间距4.0m，围墙角部柱间距不应小于3.0m，柱顶水平位移限值为[H/100]；

（2） 钢柱装配式围墙采用热轧H型钢和ALC板材，现场装配式施工，所有钢构件需热镀锌；

（3） 钢柱装配式围墙的热轧H型钢选用HM150×100，ALC普通板厚度100mm，ALC装饰板厚度125mm，板内双面配筋，围墙板嵌入安装，围墙板与钢柱翼缘间的缝隙应采用聚合物水泥砂浆填塞紧密；

（4）预制混凝土柱装配式围墙采用ALC板材，现场装配施工；

（5）预制混凝土柱装配式围墙采用预制混凝土柱，预制柱空槽口，用于围墙板卡入安装，围墙板与槽口的缝隙采用细石混凝土填缝处理；

（6） 基础采用现浇混凝土独立杯口基础，基础间不设连梁；当站内外存有高差时，采用砌体挡土墙。
