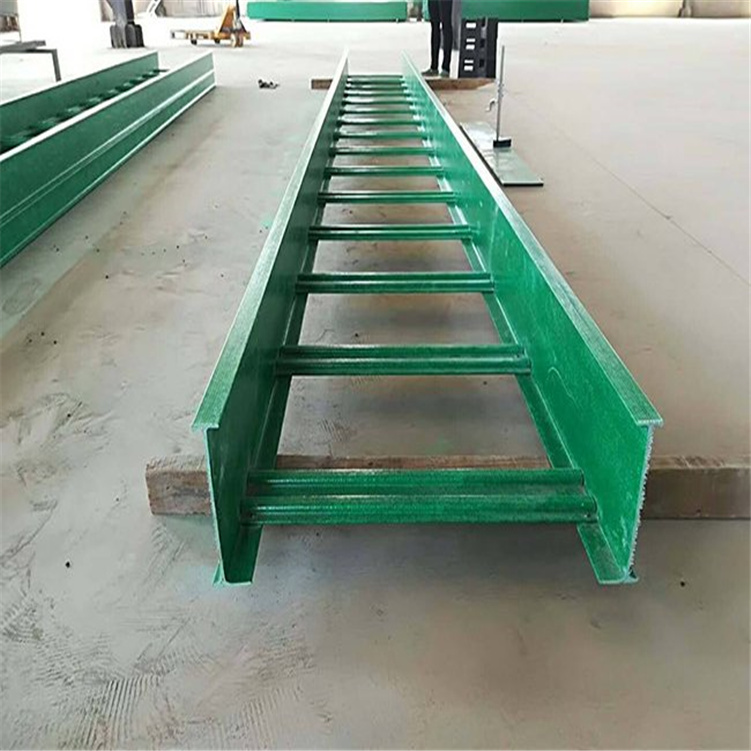

玻璃钢电缆桥架规格的选择及计算公式；1、复合不饱和树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。2、弯通及附件规格应符合工程布置条件并与桥架相配套。3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。并应荷载的要求。
玻璃钢电缆桥架的计算公式：电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。对应于同一支撑距离和弯凸变形量，侧面高度大的桥架承载能力大，高度小的桥架承载能力小。另外当载荷能力划、相同时，对于同一规格的电缆桥架，支撑距离小的比支撑距离大的弯曲变形量小。一般情况下电缆桥架每隔l。5～2。0m安装一组支撑架。1、线缆桥架的实际荷载量计算G总=n1*q1n2*q2n3*q3……nn*qn公式中：G总为总荷载，q1、q2、q3……qn为每根电缆单位重量(kg/m)，n1、n2、n3……nn为相同电缆的根数。(G总2、电缆桥架宽度的计算电缆桥架宽度的确定随着电力电缆和控制电缆工作制的不同而有所区别。由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1*(d1k1)n2*(d2k2)n3*(d3k3)……nn*(dnkn)公式中：d1、d2、d3……dn为桥架内电缆的外径，单位为mm；n1、n2、n3……nn为上述同种型号规格电缆的根数；K1、k2、k3……为上述电缆放置时的间距，其值小应大于电缆直径的1/4。

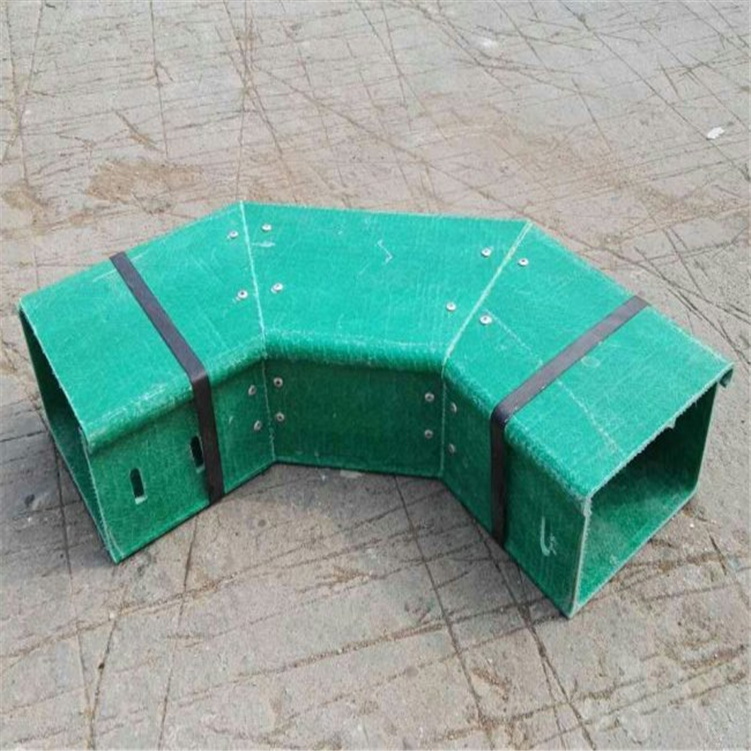

玻璃钢电缆桥架弯头的做法；玻璃钢电缆桥架弯头玻璃钢电缆桥架采用了国内外较为的玻璃钢拉挤工艺，机械化连续生产，因此不完全具有国内同行生产的桥架的优点，而且产品尺寸稳定，并可任意选定，长度可过8米，具有更高的强度、刚度和耐腐性。在此，六强人员为您详细介绍玻璃钢电缆桥架弯头的做法图解；桥架弯曲后的底边长（底部斜边）与桥架宽度同长即可，但范围控制在100－400mm，选定这段长度的两个点，在桥架侧帮上划出相对于底边的两条垂直线，选定桥架弯曲方向做切割开口侧；电缆桥架弯头示意图选开口侧做为底边，以画出的两条垂直线分别做为两个等腰三角形的中分线，此等腰三角形底边长度的确定公式为L＝2×（桥架高×sin22。5°），简单算法是以100高桥架为例，等腰三角形底边长度为76。5mm，即100：76。5，依次比例类推150、200高桥架改弯时等腰三角形底边长度，此比例也适合于水平90°弯通的改制；将此等腰三角形使用工具切掉后，弯曲桥架即可得两45°弯形成的90°桥架弯头。至于限定桥架长度的改制弯头，只要利用初中所学的简单的数学知识进行计算，任意长度距离都可以控制。使用数学方法简单计算，角度、长度的弯头都可以制作了。
