酒泉SADEN萨登24v直流发电机

酒泉SADEN萨登24v直流发电机

主要研究内容及结构

主要对离网型永磁同步发电机进行了设计分析与研究，依据发电机主要技术指标要求，通过磁路法确定电机主要尺寸，并对发电机电磁场和温度场进行研究。引入智能优化算法对发电机的结构参数进行优化设计。的主要内容及章节安排如下:

一章论述了的研究背景及研究的目的与意义。对永磁发电机的国内外发展现状进行了简单介绍，国内外学者对永磁发电机的主要研究工作进行了归纳总结。

二章对永磁同步发电机结构分类及其特点进行介绍。推导了永磁同步发电机永磁体等效磁路以及永磁电机的等效磁路。后对永磁同步发电机的参数计算和运行特性进行了阐述。

三章分析了离网型永磁同步发电机的特点及其设计任务书，根据发电机设计要求，对离网型永磁同步发电机进行了初始设计和研究。通过磁路法对发电机主要尺寸、定子结构设计、极槽配合选取、气隙长度、转子结构设计、永磁体材料选择、永磁体尺寸设计进行分析，结合Rmxprt软件初步确定了发电机的主要尺寸。

四章在离网型永磁同步发电机电磁设计的基础上，通过有限元软件Ansys Maxwell建立起发电机二维模型进行有限元分析研究。算出了发电机的各部分损耗，对发电机的效率进行了验算，验证了发电机磁路设计的合理性。为了使发电机在较低风速下能良好的起动发电，通过MATLAB编制智能算法程序，对发电机的结构参数进行了优化以降低发电机起动阻力矩。

五章为了校验发电机的温升情况，通过ANSYS Workbench建立起发电机的热分析模型，利用Maxwell与ANSYS Workbench进行发电机磁热祸合温度场仿真，分析计算得到了离网型永磁同步发电机整体以及各部分温度分布图，验证了发电机设计的合理性。

六章根据电磁设计制造加工出样机，并进行部分实验。

七章对全文进行总结与并对进行展望。

酒泉SADEN萨登24v直流发电机

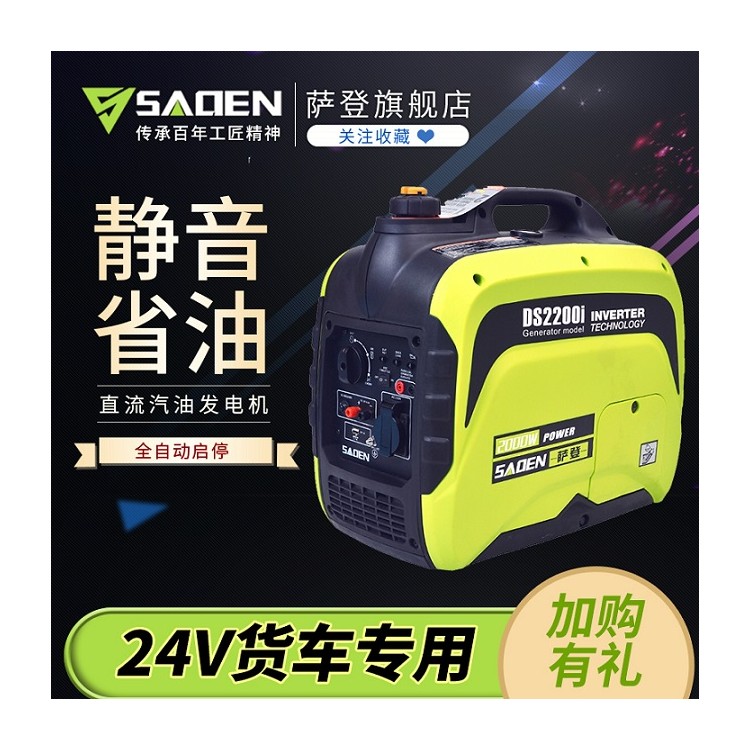

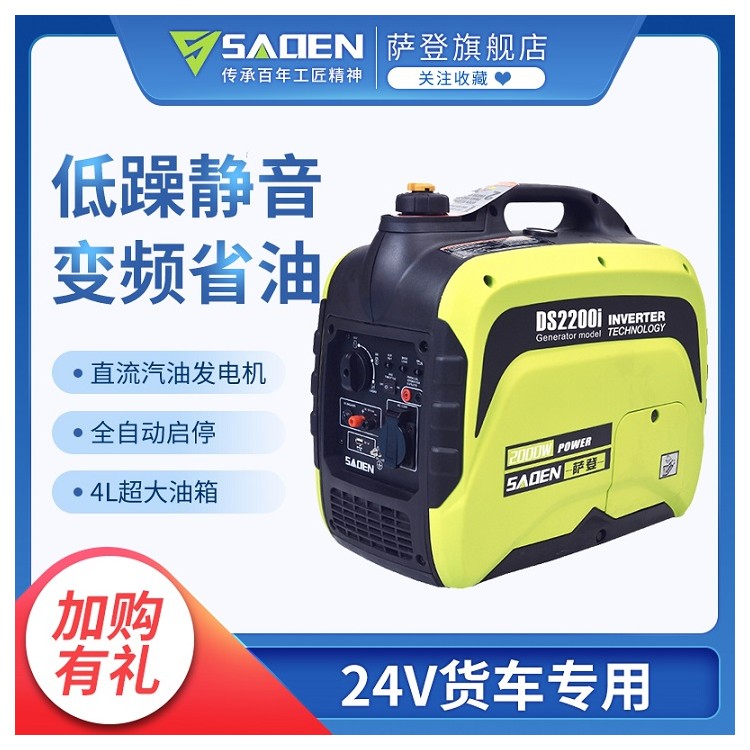

2KW数码变频发电机
品牌 萨登 SADEN
型号 DS2000is
发动机型号 DS80i
发动机类型 "四冲程, 顶置气门,
底置凸轮轴，单缸，直列式"

排气量 79.7cc
缸径（mm） 48.6x43
压缩比 8.8±0.2:1
额定转数 3600转/分
启动系统 电启动/自动启停
火花塞 TORCH  A5RTC
油箱容量 1.06加仑(4L)
燃料 无铅汽油
机油容量 0.35L
机油 "SF或更高等级
SAE 5W-30,5W-40(CC级以上）"
额定频率 50Hz
额定电压 24V
额定交流电输出 1,800W
可达交流电输出 2,000W
直流输出 12V 8A
总谐波失真 ≤3%
负荷功率因素 1
频率稳定度 ±0.1Hz
电压稳定度 ±4V
噪音指数 56分贝(7m)
净重/毛重 （kg） 21/24.5
機器尺寸 （mm） 490×290×459
包装尺寸 （mm） 530×330×480
