利用Ansys有限元软件分析柴油发电机组模态，在模态分析的基础上在固定的节点施加同样的力做谐响应分析，通过改变不同的减振垫得到不同的振动响应。分析其在相同的激励下，不同的响应结果可以得到不同减振垫的安装对整体辐射噪声的影响。将其不同的谐响应结果作为声学边界激励，可以定性分析不同的减振垫对柴油机组噪声辐射的影响。

根据减振垫的不同，利用Ansys软件建立不同的有限元模型。由于焊接设备不参与结构振动，在有限元分析中没有加入此模型。根据焊接、铆接和螺钉连接方式的不同，将不同的零件进行藕合处理。设置位移边界条件，对模型进行模态分析后，在图中盘式发电机部分的节点上施加相同的简谐力，进行谐响应分析得到柴油机组振型。此部分内容将在柴油发电机组减振分析中重点进行介绍。将此有限元分析表面振动结果导入Virtual.Lab软件作为声学分析的边界激励条件

SADEN萨登24v发电机一匹驻车空调图片

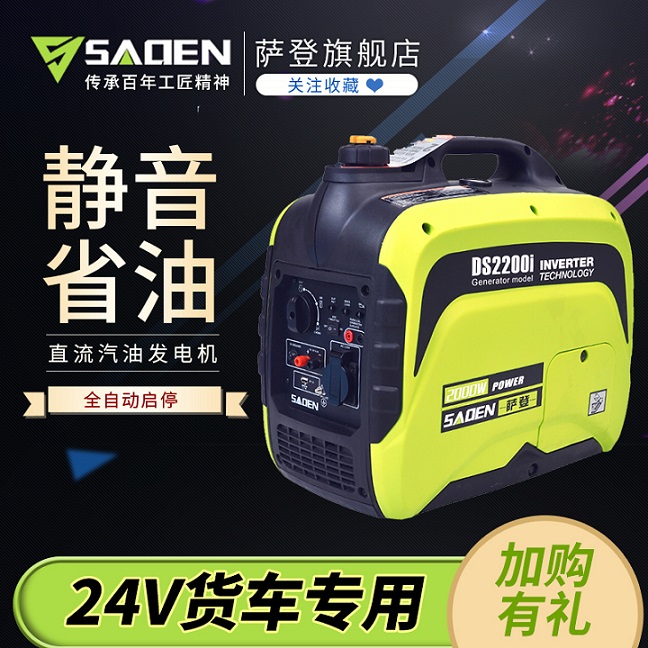

2KW数码变频发电机
品牌 萨登 SADEN
型号 DS2000is
发动机型号 DS80i
发动机类型 "四冲程, 顶置气门,
底置凸轮轴，单缸，直列式"

排气量 79.7cc
缸径（mm） 48.6x43
压缩比 8.8±0.2:1
额定转数 3600转/分
启动系统 电启动/自动启停
火花塞 TORCH  A5RTC
油箱容量 1.06加仑(4L)
燃料 无铅汽油
机油容量 0.35L
机油 "SF或更高等级
SAE 5W-30,5W-40(CC级以上）"
额定频率 50Hz
额定电压 24V
额定交流电输出 1,800W
可达交流电输出 2,000W
直流输出 12V 8A
总谐波失真 ≤3%
负荷功率因素 1
频率稳定度 ±0.1Hz
电压稳定度 ±4V
噪音指数 56分贝(7m)
净重/毛重 （kg） 21/24.5
機器尺寸 （mm） 490×290×459
包装尺寸 （mm） 530×330×480
