德国萨登十千瓦静音燃气发电机照片参数

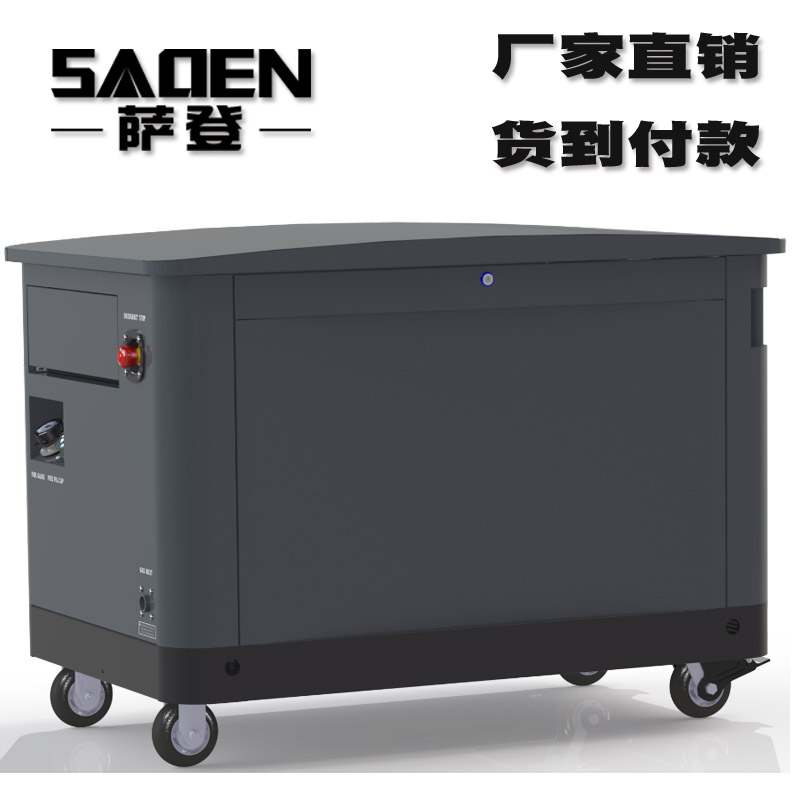

10KW静音汽油发电机
品牌 萨登SADEN
型号 DS10JQD
额定功率（PET）汽油 10KW
额定功率（LPG）液化气 8KW
额定功率（NG）天然汽 7KW
额定电压 (V) 230
额定电流（PET） 43.5
额定电流（LPG） 34.8
额定电流（NG） 30.4
相数 单相
额定转速（rpm） 3000
功率因数 1
频率(Hz) 50
发动机
发动机质保 (年) 3
发动机型号 2V78FD
排量(cc) 678
压缩比 8.5:1
点火系统 晶体管无触点点火
电启动 是
启动电机规格 12V/0.8KW
燃料类型 PET
缸径×行程(mm×mm) V2-78×72
吸气方式 自然吸气
机油容量(L) 1.4
旋装式机油滤清器 是
缸体 铝合金
缸套 铸铁
充电方式 12V/3A充电线圈
电池冷启动电流(CCA) 18Ah～45Ah
冷却系统 强制风冷
高温停机 否
低油压停机 是
交流发电机
交流发电机制造商 萨登
交流发电机类型 同步发电机，旋转磁场
调压系统 AVR自动调压
励磁类型 碳刷
总谐波失真@满载 ≤ 5%
绝缘等级 F
定子绕组材料 铜
转子绕组材料 铜
层压材料(冷轧或热轧) 冷轧
连接方式 直接耦合（锥度连接）
电机轴承 6206
电压稳定度
类型 电子
Sensing 单相
调压 ± 5%
调速器参数
类型 机械调速
空载至满载频率调节 同步
稳态频率调节 ± 2.5%
控制器
控制器安装位置 机箱内部，电机上方
制造商/零部件号 DATAKOM/DKG-116
自动/手动/关闭 是
发电机电压检测 是
市电电压检测 无
低油压停机 是
频率过低保护 是
频率过高保护 是
机组
全天候机箱 粉末涂层  冷轧
机组质保(年) 1
防护等级 IP 24
急停开关 无
燃料电磁阀 ―
封闭式消=器 是
接地系统 机架接地
隔音装置类型 双层金属板+隔音棉
"发电机低速运转下
23ft（7M）处 噪音输出dB(A)" 63
"发电机全速正常运转下
23ft （7M）处噪音输出  dB(A)" 69
PET消耗量50%负载   gal/hr(L/hr) 0.95(3.6)
PET消耗量100%负载   gal/hr(L/hr) 1.53(5.8)
NG消耗量50%负载      ft3/hr(m3/hr) 67.1(1.9)
NG消耗量100%负载    ft3/hr(m3/hr) 113(3.2)
LPG消耗量50%负载    ft3/hr(kg/hr) 37.79(2.0)
LPG消耗量100%负载   ft3/hr(kg/hr) 56.68(3.0)
NG进气压力范围 kPa (in.H2O) 1.3-2.7 (5-11)
LPG进气压力范围 kPa (in.H2O) 1.7-2.7 (7-11)
机组尺寸 (长×宽×高)mm 1150×670×740
包装尺寸(长×宽×高)mm 1230×760×880
净重(kg) 230
毛重( kg) 255
20/40 尺柜装载量 26/54
咨询  133零199肆662

静音汽油发电机当电枢接线柱与机壳短路时，汽油发电机发电机电流迅速增大，此时在电机内产生很大的压降和强烈的电枢反应，使输出的电压急剧下降，激磁电流迅速消失，发电机电压趋近于零。因此，当电枢接线柱与机壳短路时不会烧坏发电机。大泽发电机可靠的性能，轻巧的机身，的电源，令机组成为各行业的爱，更是现代家庭理想的应急电源。
五大优点：
1、复合式相复动结构，线路简单可靠，维护方便。
2、的动态性能，突加突卸负载，线路上灯光不闪烁。
3、强劲的启动能力，即便%  100满载容量的异步电动机直接起动，线路也不会跳闸。
4、准正弦的电压波形和良好的稳压性能，电脑也可以使用。
5、承担不平衡负载时，三相线电压不平衡度小于3%。
