一、用途说明：

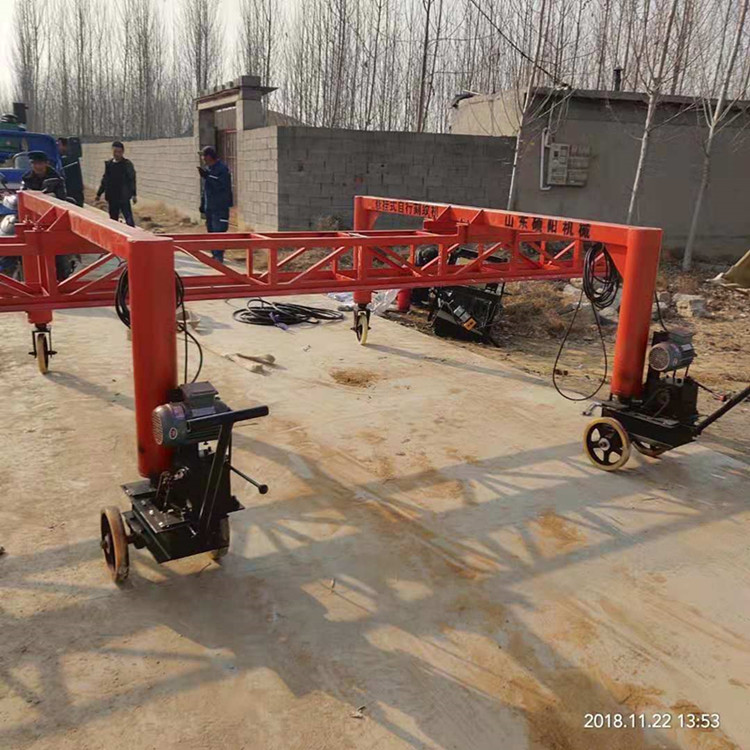

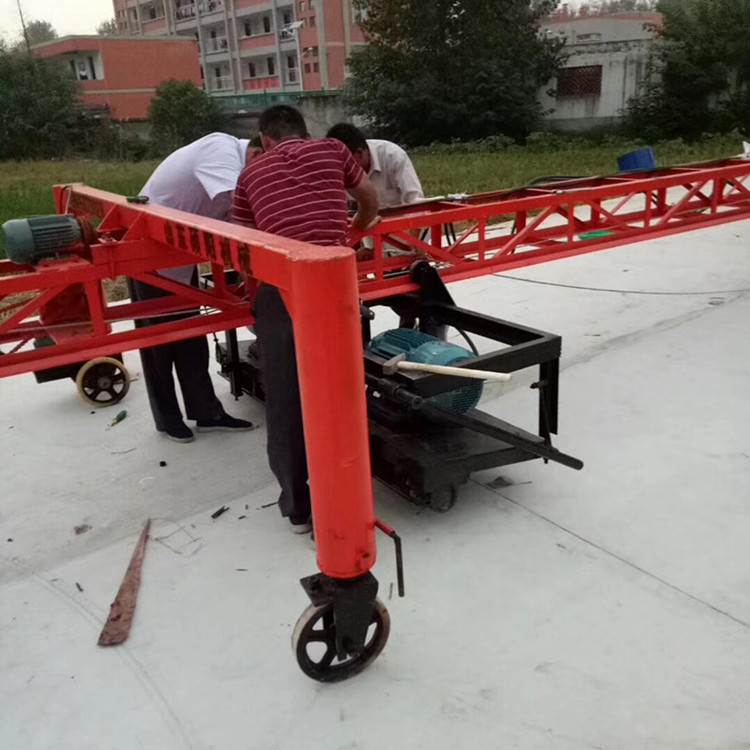

悬轨式路面刻纹机是一种用于新、旧混凝土路面刻制防滑纹的新型机械，当混凝土强度达到一定强度时，即可使用本机刻制防滑纹。
本机通过主动力源带动刀排高速旋转，利用两组刀排切割路面以达到刻纹的目的。刀排上可以配置不同数量和规格的刀片以达到不同用户的使用要求。不工作时通过抬刀杠杆使刀片脱离地面。本机轨道的直线度可调，刻纹的直线度可以得到保证，同时使用本机路面横向刻纹一次性完成无需调头操作，无需另设托架。本机专门设计了仿形支撑轮刻纹深度基本不受路面平整度的影响，整齐美观。本机使用两组刀排同时工作，施工效率明显提高。使用本机，机械化操作，减少了人为因素的影响，保证刻纹质量。
二、技术参数：
|
参 数 |
机 型 |
KW-450 |
KW-600 |
KW-1000 |
KW-1200 |
|
主电机型号 |
Y132S2-2 |
Y160M1-2 |
Y160M2-2 |
Y132-S2-2 Y160M1-2 |
|
|
主电机功率(KW) |
7.5 |
11 |
11 |
7.5/11 |
|
|
配用锯片直径 |
150 |
150 |
150 |
150 |
|
|
锯片转速(r/min) |
2930 |
2930 |
2950 |
2930 |
|
|
行走电机型号 |
Y801-4 |
Y801-4 |
Y905-4 |
Y905-6 |
|
|
行走电机功率(KW) |
0.55 |
0.75 |
1.1 |
0.75 |
|
|
刻纹深度(mm) |
3-8 |
3-8 |
3-8 |
3-8 |
|
|
纹缝宽度(mm) |
3-6 |
3-8 |
3-8 |
3-8 |
|
|
一次刻纹宽度(mm) |
450 |
600 |
1000 |
1200 |
|
|
行走速度(r/min) |
0.6 |
1.2 |
0.6/1 |
1.2/1.6/1.8 |
|
工作长度：A型4.5m；B型8.5m；C型12m
刻纹速度：Ⅰ档2.2m/min；Ⅱ档1.8m/min；Ⅲ档1.4m/min
刻纹电机：功率7.5KW×2；电压380V；型号Y132-S2-2-B3
行走电机：功率0.55KW；电压380V；型号Y90S-6-B3
供水电机：潜水泵
三、结构及工作原理：

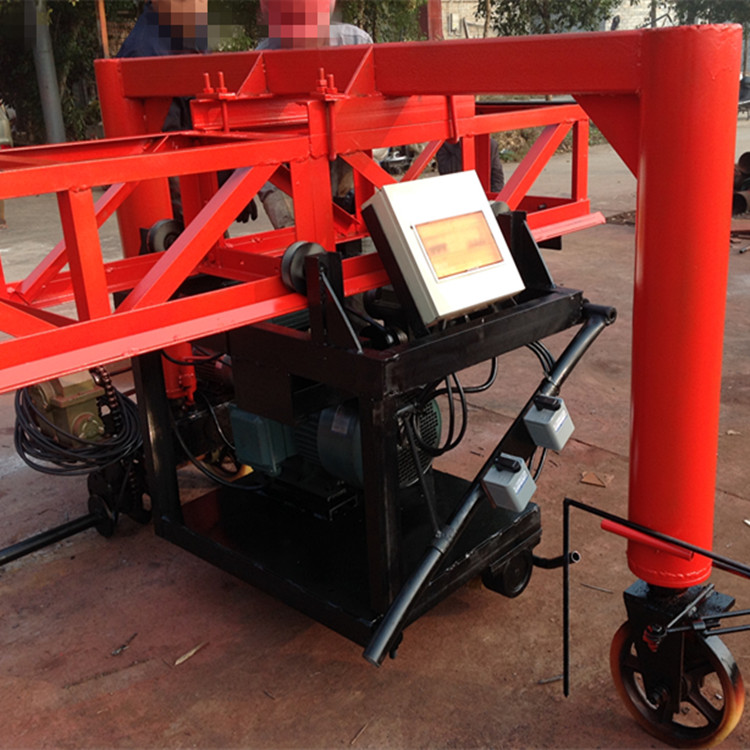

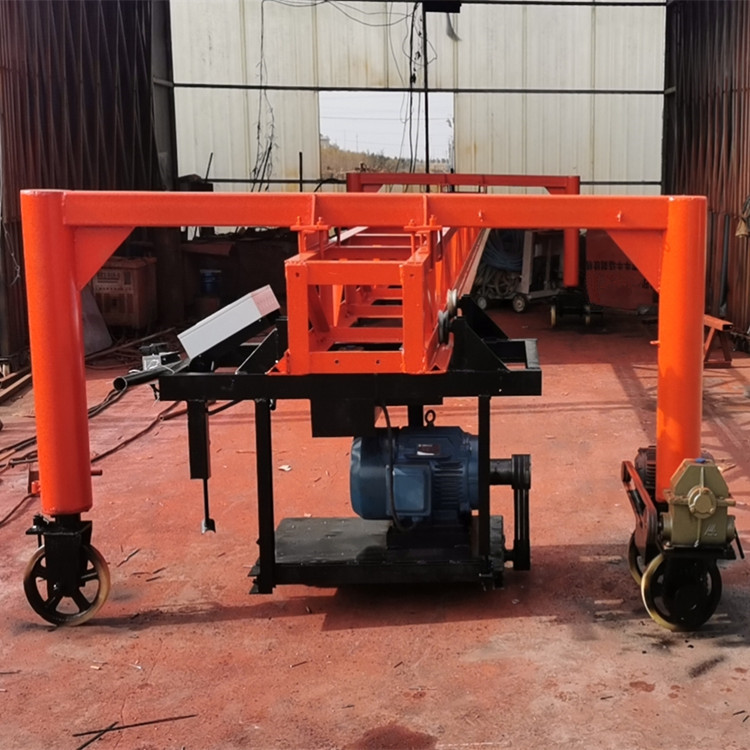

本机由桁架、工作小车、刻纹装置、牵引、行走、供水、电器控制等部分组成，如结构示意图所示。桁架上设有空间位置可以调整的导轨（18），调整螺栓（28）（29）可使左右导轨相互平行且与地面平行，工作小车（22）通过悬挂轮（9）悬挂在导轨上，保证刻纹的直线度、深度。
在工作小车上并排安装两套刻纹装置，每套刻纹装置上配置一组刻纹刀排（31），刀排两端分别装有刻纹深度仿形支撑轮（35），能调整刻纹的深度，在平整度不理想的路面上，同样能制作出美观的防滑纹。工作小车通过钢丝绳（12），驱动轮组（1）、减速器（3）、变速带轮（4）、电机（5）等组成的牵引机构驱动，设有三档速度，适用于选用不同质量的刀片，在不同强度的混凝土上刻制不同深度的防滑纹。
机腿（17）装有万向行走轮，可使整机移动很方便。刀片冷却水可由增压泵供给，冷却效率高，减少刀片消耗，并可冲洗路面刻纹产生的灰浆。
