阳泉全自动定压补水装置_供水设备

阳泉全自动定压补水装置

产品价格￥1400.00元/台

产品品牌其它

最小起订≥1 台

供货总量1000 台

更新日期2021-12-13 16:16

联系电话

13739758825 王经理

【友情提示】：来电请说明在中商114看到的，谢谢！

商品信息

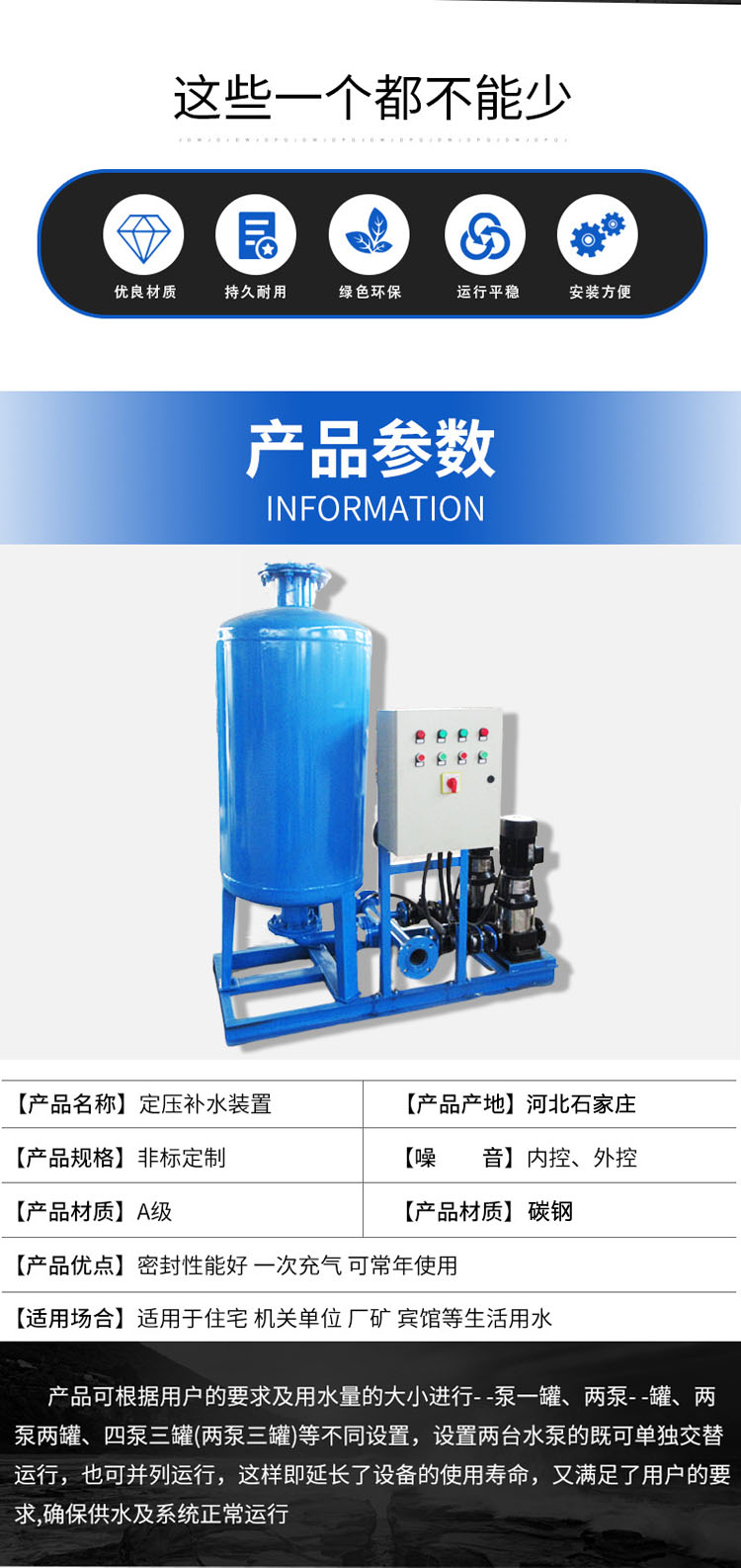

基本参数

起订：	≥1 台
供货总量：	1000 台
有效期至：	长期有效
产品属性：	碳钢
支持定制：	是
设备名称：	定压补水机组
额定容量：	200L
电压：	220v
额定输出功率：	1.5kw
保护功能：	环氧
冷却方式：	水冷
规格：	齐全

详细说明

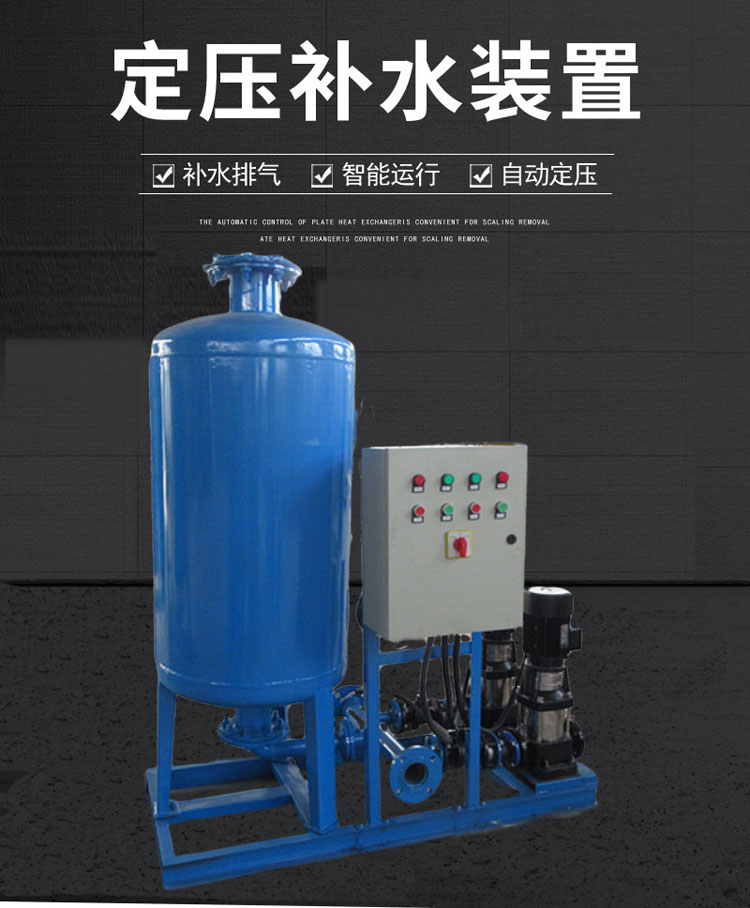

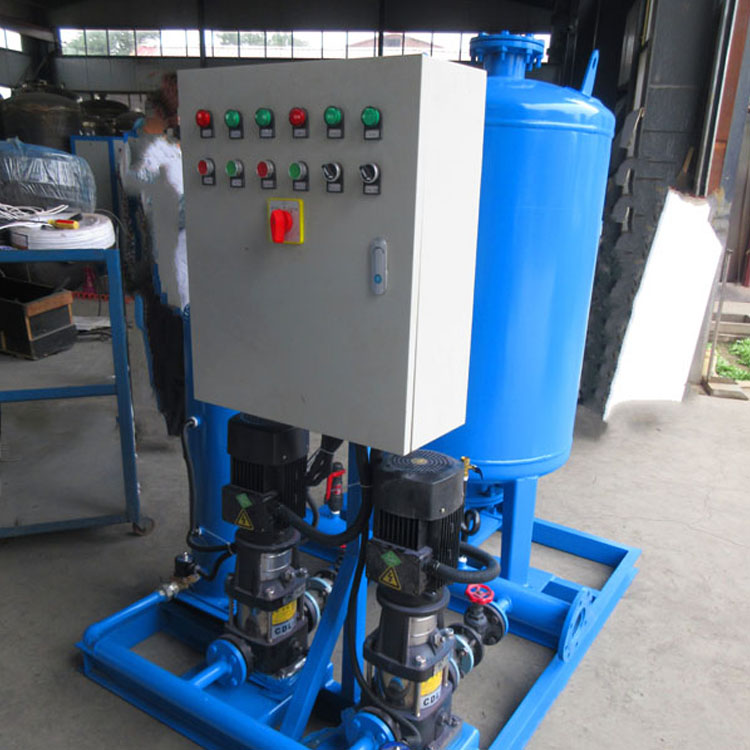

阳泉全自动定压补水装置

1、定压补水装置电源使用说明

定压补水装置采用三相五线制，电压：380V，50HZ（三相线，零线，接地线），必须可靠接地线。

2、使用方式

定压补水装置出厂前，我司已设定电接点压力表的上下限，上限为P2（水泵停止压力），下限为P1（水泵启动压力）。一般情况下，取P2=P1+（0.03-0.05Mpa）。当系统压力低于下限P1时，电接点压力表动作，启动水泵，将水箱中的水压入罐及采暖循环水系统或供水系统中，直该系统压力达到上限压力P2，自动切断水泵电源，停止补水或供水。在采暖系统中，P1即为定压点，当系统压力小于P1时，补水泵启动向系统内补水，以确保系统压力定在P1，达到定压补水的目的，而且由于热水膨胀，使系统及气压罐中的压力上升，当压力达到安阀开启压力P3时，安阀开启，将水泄出，迅速降系统及罐内压力，起到了膨胀水箱的作用，所以这一机组能同时做到定压、补水、膨胀水箱三效合一。一般情况下，取安阀开启压力P3=P2+（0.02-0.04Mpa）。在供水系统中，随着用水量的不断消耗，管路中的压力会越来越小，当压力小于P1时，水泵再次启动，以上运转过程是由电接点压力表通过电器控制柜控制水泵起停而得以实现的。

使用前，先确定电源接线无误后方能合上电源，观察电机运作方向是否与标志一样。先选择泵1或者泵2，再选择相对应的水泵工频或变频的动作。

3安阀调节说明

安阀起跳压力的调整可利用阀帽内螺套顺，逆时针旋转来调整；顺时针旋转可提高起跳压力，反之降起跳压力。在调整起跳压力时，必须降安阀入口端的压力，降的数值一般为起跳压力的50%。排放、回座压力的调整可利用体腔内的调节圈经顺逆时针旋转来调整。

具体调整方法如下：

1）首先降阀门入口压力；

2）拆除安阀上的螺帽以及螺帽内的紧定螺钉，拆开后可见安阀内调节螺套，顺时针为调高起跳压力，逆时针为降起跳压力；

3）调好起跳压力后装回固定调节圈的紧定螺钉，必须要将螺钉的头部顶入调节圈的齿槽中，且用螺母进行锁紧，但不能对调节圈产生一个径向力；

4）调整完毕，阀门入口端可逐渐升高，直阀门起跳开启动作，根据动作结果来判断是否需要作进一步调整。
